Průměr kanalizačního potrubí: jak vypočítat rozměry plastových, litinových výrobků vlastníma rukama, fotografie, video instrukce

Při vývoji kanalizačního systému pro nový dům nebo při jeho větší rekonstrukci je nejdůležitější fází výběr materiálů, při kterých se vypočítávají hlavní parametry, které se zase používají k výběru průměru kanalizační trubky.

Hlavní parametry při navrhování kanalizačního systému jsou kromě průměru následující:

• sklon, který zajišťuje normální provoz odvádění odpadních vod;
• otáčky: jejich počet, úhel natočení;
• způsoby, kterými jsou trubky navzájem spojeny, s armaturami a vodovodními armaturami.

Vlastnosti výběru průměru odpadního potrubí

Otázka, jaký průměr kanalizačního potrubí by měl být zvolen, je jednou z prvních při navrhování. Obvykle jsou pro odtoky toalet vhodné trubky o průměru větším než 100 milimetrů a v kuchyni a koupelně až 50 mm.

Průměry kanalizačních trubek mají široký rozsah hodnot v důsledku dvou faktorů:

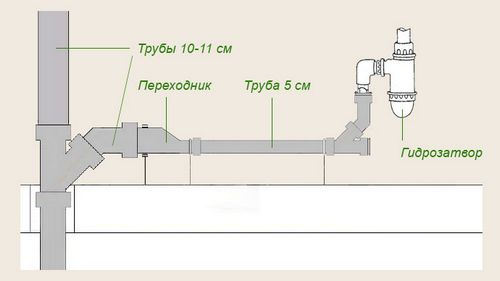

1. Toaleta je vodovodní armatura, jejíž vlastnosti zahrnují průchod velmi velkého objemu vody v krátkém časovém úseku v době splachování.
   Může obsahovat pevné frakce, kterými se potrubí s menším průměrem pravděpodobněji ucpe.
2. Navzdory tomu, že při vypouštění vany se také vypouští velké množství vody, jsou drenážní trubky vyrobeny z mnohem menšího průměru.
   To je způsobeno tím, že podle hydraulických podmínek je propustnost potrubí rovna propustnosti, kterou zajišťuje její nejužší místo.
   A v koupelně má vývod nepoměrně menší průměr, navíc je ucpaný mřížkou. Z tohoto důvodu je nepraktické instalovat potrubí o velkém průměru vzhledem k vaně.

Průměr potrubí pro sériově zapojené vodovodní armatury

Co dělat, když je na toaletě kromě toalety i bidet? V tomto případě by se průměr kanalizační trubky neměl zvětšovat na 150 nebo 200 mm. To je vysvětleno následujícím vzorcem: propustnost potrubí závisí na čtverci jeho průměru.

To znamená, že když vezmeme dvousetmilimetrovou trubku, zjistíme, že její propustnost je čtyřikrát větší než trubka o průměru sto milimetrů. Navíc je téměř nemožné, aby se WC a bidetová nádržka naplnily na maximum.

Jinými slovy, průměry kanalizačních trubek – toaletních trubek se neberou vůbec větší, protože menší průměr neumožní procházet požadovaný objem vody.

Je třeba poznamenat, že pro průchod požadovaného objemu odpadních vod, včetně pevných frakcí, musí mít potrubí vzduchovou mezeru. To je důležité, protože jak se přední část vody pohybuje odtokovým potrubím, vzduch je vytlačován a je pod vysokým tlakem.

Vakuum vytvořené v nepřítomnosti vzduchové mezery v potrubí může vytlačit vodní uzávěry ve všech výstupech, což způsobuje mnoho problémů, od výskytu nepříjemného zápachu v místnosti až po potřebu umýt vodovodní armatury.

Normy upravující průměry kanalizačních potrubí

Jakýkoli konstrukčně požadovaný průměr kanalizačního potrubí je regulován SNiP 2.04.01085. Existují metody pro výpočet všech hlavních parametrů takových potrubí. Výpočty tam nejsou jednoduché, zahrnují zohlednění různých faktorů, například sklon vodorovných úseků, úhel, pod kterým jsou výstupy z bytů připojeny ke stoupačce a mnoho dalších.

Tabulky, které jsou pro přehlednost uvedeny v tomto SNiP, obsahují údaje, které umožňují vypočítat maximální propustnost potrubí s jasně pevným průměrem, jinými slovy vyřešit inverzní problém.

Nejčastěji však potřebujeme řešení, které je jasné, jednoduché a poskytuje přesné hodnoty pro všechny hlavní charakteristiky.

A řešení je toto:

1. Trubka o průměru sto milimetrů bude stačit k uspořádání kanalizačního systému v každém domě nebo bytě, pokud je počet vodovodních armatur v rozumné míře.
2. Padesátimilimetrová kanalizační trubka je vhodná pro umyvadla, bidety, vany a pisoáry: tento průměr je dostatečný pro splachování vodovodních armatur.

Poradenství!

Je třeba pamatovat na to, že vnitřní průměr litinových kanalizačních trubek se časem zmenšuje v důsledku jejich zanášení.

1. Ve vícepodlažních budovách, pokud je pět podlaží, jsou stoupačky vyrobeny o průměru sto milimetrů, pokud je více podlaží – 150 mm.
2. Části drenážního systému, které jsou společné pro několik stoupaček, stejně jako výstup do studny, jsou vyrobeny o průměru 200 milimetrů.

Plastové kanalizační trubky nemění své vnitřní průměry, na rozdíl od litinových. Díky tomu, že je jejich povrch hladký, netvoří se na něm tukové usazeniny. Pokud je sklon potrubí správný a uvnitř nejsou žádné nerovnosti nebo nerovnosti, nebudou zde ani usazeniny písku a bahna.

Právě tento jev umožňuje instalovat různé průměry trubek z litiny nebo plastu: průměr plastové trubky lze zvolit menší než u litinové, například litinovou „padesátku“ lze nahradit čtyřicetimilimetrová plastová trubka.

Jak vybrat průměr a další parametry odtokového systému

Existují některé nuance, které musí kanalizační potrubí vzít v úvahu při organizaci drenážního systému: průměr vodorovného potrubí, které je připojeno ke stoupačce, by neměl být větší než samotný stoupací potrubí. Případné zúžení průtoku je místem, kde je zvýšené riziko ucpání.

Poradenství!

Všechna připojení vodorovného umístění by měla být namontována pomocí šikmých T-kusů.

Pomocí pravoúhlého připojení je možné spojit stoupačku a vodorovnou část.

Díky tomu nedochází k problémům při čištění potrubí.

Vlastnosti instalace domácího kanalizačního potrubí:

• Na všech spojích a změnách směru proudění jsou instalovány speciální čistící otvory s kryty – revize. Ve vícepodlažních budovách jsou revize instalovány ve třech podlažích.
  Je-li zde rovná dlouhá sekce, musí být inspekce instalována i tam.

• Kanalizační kanál je nahoře ponechán otevřený, aby dovnitř mohl unikat vzduch. Tím se zabrání nasávání vodního uzávěru při splachování ve spodních patrech.
• Sklon kanalizační trubky se provádí do dvou centimetrů. Jedná se o nejoptimálnější velikost, protože větší sklon zajistí rychlé zanášení a hluk vody při vypouštění a při menším sklonu bude voda odtékat mnohem déle.

Poradenství!

Při utěsnění potrubí pod potěrem byste je měli obalit tepelnou izolací, hluk vody pak nebude tak slyšitelný.

• Pro uříznutí požadované délky trubky použijte brusku nebo pilku na železo, poté se řezaná část zkosí.
• Potrubí se doporučuje upevnit každých 10 průměrů.
• Plastové kanalizační trubky – průměry od čtyřiceti do tří set milimetrů – při instalaci vyžadují tyto kanalizační trubky dodatečný prostor pro dilataci z důvodu zvýšené teploty.

Dodržování těchto pravidel, a zejména průměrů kanalizačních trubek při instalaci kanalizačního systému pro domácnost, mu umožní zůstat v provozuschopném stavu po mnoho let a umožní vám uchýlit se k opravám velmi zřídka.

Instalace kanalizačního systému v bytě nebo venkovském domě je složitá záležitost, ve které musíte dodržovat pravidla a doporučení odborníků. V opačném případě můžete čelit nepříjemným následkům. Instalace vyžaduje trubky různých velikostí a průměrů. V současnosti jsou populární dva typy dýmek.

• Plastové kanalizační trubky jsou lehké, pohodlné, vyznačující se dlouhou životností a dobrými provozními vlastnostmi.
• Litinové trubky se kvůli své hmotnosti a vysoké ceně používají pro stavbu kanalizačních systémů mnohem méně často než plastové.

Plastové kanalizační potrubí

Výběr kanalizačního potrubí je důležitým a zodpovědným úkolem. Životnost systému závisí na jejich kvalitě. Pokud v této fázi uděláte chybu, může během provozu dojít k netěsnostem, zablokování a dalším problémům. Je důležité nejen vybrat materiál, ze kterého bude potrubí a armatury pro připojení vyrobeny, ale také přesně vypočítat rozměry potrubí.

Dávejte pozor! Rozměry, podle kterých musí být kanalizační potrubí vyrobeno, jsou upraveny ustanoveními předepsanými v SPiP.

Klíčové indikátory

Při instalaci nebo generální opravě kanalizačního systému venkovského domu nebo bytu se nejprve vypracuje projekt a vyberou se materiály a nástroje pro instalaci potrubí. Hlavní sadu prací můžete začít provádět až po zakoupení a přípravě potrubí, armatur a dalších dílů.

Vybrat správné kanalizační potrubí není tak snadné. Zvláštní pozornost by měla být věnována průměru kanalizačních trubek, jakož i ukazatelům hmotnosti a délky. Při navrhování kanalizačního systému by se měly vypočítat následující ukazatele:

• Úhel sklonu zajišťuje správný, nepřetržitý provoz kanalizačního systému, včasnou a rychlou přepravu odpadních vod do žumpy.
• Počet připojení a závitů.
• Možnosti připojení kanalizačních trubek k sobě navzájem, ke stoupačce kanalizace a k vodovodním armaturám.

Správně navržený kanalizační systém

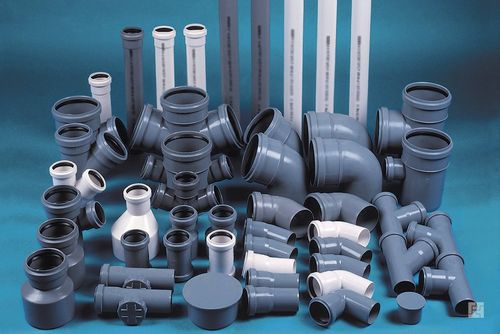

Dnes trh nabízí širokou škálu produktů, které se liší nejen velikostí, ale také oblastí použití, technickými vlastnostmi a materiálem výroby. Správný výběr prvků pro potrubí je klíčem ke spolehlivému a dlouhodobému provozu kanalizačního systému, takže majitelé nebudou mít během provozu žádné potíže.

Průměr

Otázka, jaký průměr kanalizačního potrubí použít, je jednou z nejdůležitějších. Existuje několik ukazatelů pro určení průměru kanalizačního potrubí:

• Vnitřní průměr kanalizačního potrubí je jedním z nejdůležitějších ukazatelů. Je to hlavní kritérium pro klasifikaci. Je to důležité nejen při výběru trubek, ale také dalších prvků potrubí (odpaliště, spojky);
• Vnější průměr přímo závisí na vnitřním průměru (vždy větší);
• Jmenovitý průměr slouží jako kritérium pro značení trubek ve výrobě;
• Jmenovitý průměr;
• Tloušťka stěny.

Základní parametry kanalizačního potrubí

Pokud při výběru volíte výrobky z litiny, mějte na paměti, že jejich vnitřní průměr se časem zmenšuje. Drsný povrch stěn přispívá k zadržování a hromadění tukových usazenin a nečistot.

Pokud na potrubí nejsou uvedeny všechny indikátory, lze je odečíst od stávajících pomocí speciálních vzorců. Průměr vnější kanalizační trubky zpravidla přesahuje průměr vnitřních potrubních prvků. SNiP obsahuje informace o tom, jaké minimální přijatelné rozměry mohou být pro instalaci kanalizačního systému v bytě nebo venkovském domě.

Dávejte pozor! Parametry potrubí jsou často uvedeny v palcích, což není příliš výhodné, zvláště pokud práci provádí neprofesionál. Existují speciální tabulky, pomocí kterých snadno převedete palce na milimetry. Pokud nemáte po ruce tabulku, můžete velikost v palcích převést na metriku vynásobením 2,54.

Hmotnost a délka

Při výběru potrubních prvků je také důležitá hmotnost kanalizačních trubek. Moderní technologie umožňují vyrábět nejen odolné, ale také velmi lehké materiály, se kterými se snadno manipuluje při montáži. Jedná se o plastové výrobky prezentované ve třech verzích: polypropylen, polyethylen a polyvinylchlorid. Pokud jde o výrobky z litiny, jsou při práci s nimi příliš těžké, nelze se obejít bez použití speciálního vybavení.

Charakteristika kanalizačního potrubí

Jejich cena závisí na hmotnosti trubek, protože čím těžší je výrobek, tím více materiálu bylo potřeba k jeho výrobě. Hmotnost je dána délkou trubky, poměrem vnějšího a vnitřního průměru.

Při uspořádání kanalizačního systému byste neměli zanedbávat takový ukazatel, jako je délka. Čím větší je, tím méně spojení bude muset být provedeno. Obvykle se délka potrubí pohybuje od jednoho do šesti metrů. V případě potřeby lze výrobky řezat pilou na železo. Litinové trubky se upravují na míru pomocí brusky.

Vztah mezi průměrem a dalšími parametry

Hmotnost, délka, tloušťka stěny, průměr jsou ukazatele, které jsou vzájemně závislé. Na nich závisí účel a rozsah použití kanalizačního potrubí. Pro uspořádání vnitřních potrubí a výstavbu vnějších kanalizací se používají výrobky různých velikostí. Jejich správným výběrem se můžete chránit před poruchami a problémy, které mohou nastat během provozu systému.

Závislost hlavních ukazatelů kanalizačních trubek na průměru je určena následujícími pravidly:

• Trubky o průměru 160 mm, které se používají pro uspořádání vnější kanalizace, mají tloušťku stěny 3,9 mm. Trubky o průměru 110 mm jsou mnohem lehčí, jejich tloušťka stěny je 3 mm;
• Velké trubky (průměr 160 mm) váží asi dva kilogramy na běžný metr, zatímco výrobky o průměru 110 mm váží pouze kilogram.

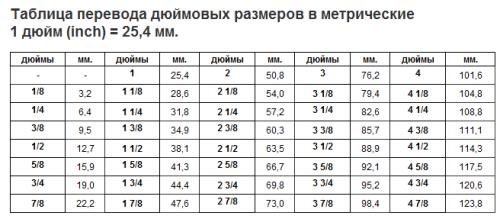

Převodní tabulka pro různé systémy měření

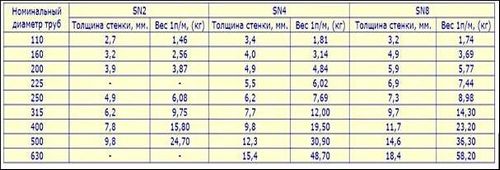

Vztah mezi průměrem, hmotností a dalšími ukazateli se bude lišit, pokud se použijí litinové nebo plastové trubky.

Kanalizační systém se skládá z potrubí různých průměrů. Chcete-li vybrat správné potrubí pro potrubí, měli byste věnovat pozornost všem značkám na povrchu výrobků. Zpravidla jsou zde uvedeny dva indikátory: tloušťka stěny a vnější průměr.

Dimenzování potrubí

Na trhu nebo v instalatérském supermarketu je široký výběr produktů, které patří do kategorie kanalizační potrubí. Rozměry jsou určeny potřebami majitele. Různé výrobky se používají pro uspořádání vnějších a vnitřních potrubí, připojení k systému vodovodních armatur.

Pokud nemáte odborné dovednosti a speciální znalosti k výběru správného kanalizačního potrubí, postupujte podle doporučení uvedených v SNiP. Během provozu by se potrubí nemělo ucpat nebo unikat.

Stanovení průměru potrubí pomocí měřidla

Pro připojení toalety, vany a kuchyňského dřezu se používají trubky různých průměrů. To je způsobeno skutečností, že vodovodní armatury přijímají a uvolňují různé typy odpadních vod a fungují odlišně.

• Pro připojení toalety k systému budete potřebovat trubku o průměru přesahujícím 100 mm. To je způsobeno tím, že je potřeba propustit velké množství vody za krátkou dobu a také přepravit tuhý odpad různých velikostí (fekální hmoty, toaletní papír).
• Pro připojení vany a umyvadla je vhodná trubka o průměru 50 mm. Faktem je, že výroba vodovodních armatur je malých rozměrů. I když nainstalujete větší trubku, voda díky uvolnění nebude rychleji odtékat.

Existují také trubky pro připojení sprchového koutu, pračky a dalších spotřebičů, ale jejich průměr se pohybuje od 25 do 50 mm.

Dávejte pozor! Průměry kanalizačních plastových trubek pro potrubí mohou být menší než u litinových. Plastové výrobky se vyznačují tím, že mají hladké vnitřní stěny, které nejsou schopny zadržovat odpad, a proto je lepší průchodnost.

Výpočet průměru

Výrobky vyráběné výrobci kanalizačních trubek mají speciální označení, která určují jejich velikost. Nejprve byste měli určit, z jakého materiálu budou trubky použity pro stavbu kanalizačního systému. Dnes si můžete koupit plastovou trubku téměř jakéhokoli průměru. Pokud jde o délku výrobků, lze ji snadno upravit pomocí pilky.

Na plastové trubky se aplikuje hodnota určená vnějším průměrem výrobku. S tímto parametrem a tloušťkou stěny můžete snadno vypočítat vnitřní průměr. Sortiment PVC kanalizačních trubek zahrnuje řadu výrobků o průměru od 25 mm do 200 mm. Délka se pohybuje od 1 do 6 metrů, ale není to hlavní ukazatel, protože trubku lze řezat. Nejoblíbenější trubky o průměru 110 mm.

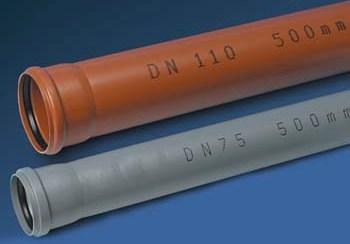

Označení průměru kanalizační trubky na plastové trubce

Pokud jde o výrobky z litiny, jejich hmotnost je mnohem větší než u plastových trubek. Litinové trubky jsou kratší, dostupné ve velikostech od 1,5 do 3 m. Výrobky uvádějí vnitřní průměr kanalizačního potrubí, který se může pohybovat od 50 mm do 400 mm. Je možné řezat litinovou kanalizační trubku, ale je to poměrně pracný a někdy nebezpečný proces. Jednotlivé prvky se spojují pomocí speciálních tvarovek.

Pro výpočet požadovaného průměru použijte následující vzorec:

• d – vnitřní průměr trubky, mm;
• Q – tepelný tok, kW;
• v – rychlost chladicí kapaliny, m/s;
• dT – teplotní rozdíl, stupně.

Účel trubek různých průměrů

Každá trubka má svůj vlastní účel. Tabulky uvedené v SNiP vám umožňují vypočítat požadovaný počet potrubí pro instalaci kanalizačního systému. Při výběru prvků potrubí je třeba vzít v úvahu následující údaje.

• Potrubí o průměru 100 mm se používá pro uspořádání vnitřního potrubí, když je na kanalizaci připojen obvyklý počet vodovodních armatur pro byt nebo dům (WC, vana, sprcha, kuchyňský dřez, pračka).
• Kvalitní odvod vody ve vodovodních zařízeních, jako jsou bidety a umyvadla, zajišťují trubky, jejichž průměr nepřesahuje 50 mm.
• Pro instalaci kanalizační stoupačky ve vícepodlažní budově se používají trubky o průměru 150 mm.
• Přístup do žumpy a kombinace několika stoupaček se provádí pomocí kanalizačního potrubí o průměru více než 200 mm.

Dávejte pozor! Pokud se použije plastová trubka, její průměr může být o něco menší než u výrobků z litiny. Propustnost PVC trubek se během provozu nezhoršuje kvůli nahromadění bahna a mastnoty uvnitř.

Instalační nuance

Výstavba kanalizačního systému je poměrně složitý úkol. Bez tipů od profesionálů to nepůjde. Abyste správně vypočítali počet a rozměry potrubních prvků, měli byste vyhledat pomoc při vypracování odhadu a návrhu kanalizace od specialisty.

Stůl sklonu potrubí pro různé situace

Je důležité si uvědomit, že nemůžete provést přechod z potrubí velkého průměru na výrobek s menším průměrem. Křižovatka se stane místem pro ucpání, netěsnosti a průrazy.

• Při instalaci potrubí je třeba dbát na provádění kontrol – jedná se o otvory, které se otevírají, pokud je potřeba potrubí vyčistit.
• U potrubí, které vedou vodorovně, je nutné zajistit normální sklon. Optimální – 2 cm Pokud překročíte tuto hodnotu, zvyšuje se riziko ucpání, ale pokud je sklon nedostatečný, voda bude odtékat pomalu.
• K úpravě kanalizačního potrubí na požadovaný rozměr použijte pilku na železo nebo brusku, podle toho, z jakého materiálu je potrubí vyrobeno.

Uspořádání kanalizačního systému musí být pečlivě promyšleno a pečlivě provedeno. Absence technologických porušení a chyb během procesu instalace zaručuje trvalý a efektivní provoz kanalizačního systému.
