Normy kladení komunikačních kabelů
Požadavky na pokládku komunikačních kabelů závisí na několika kritériích, která mimo jiné zahrnují: způsob instalace (v zemi nebo ve vzduchu), klimatické podmínky v regionu, typ a vlastnosti použitých kabelových produktů.
1. Pravidla a předpisy pro ukládání komunikačních kabelů do země

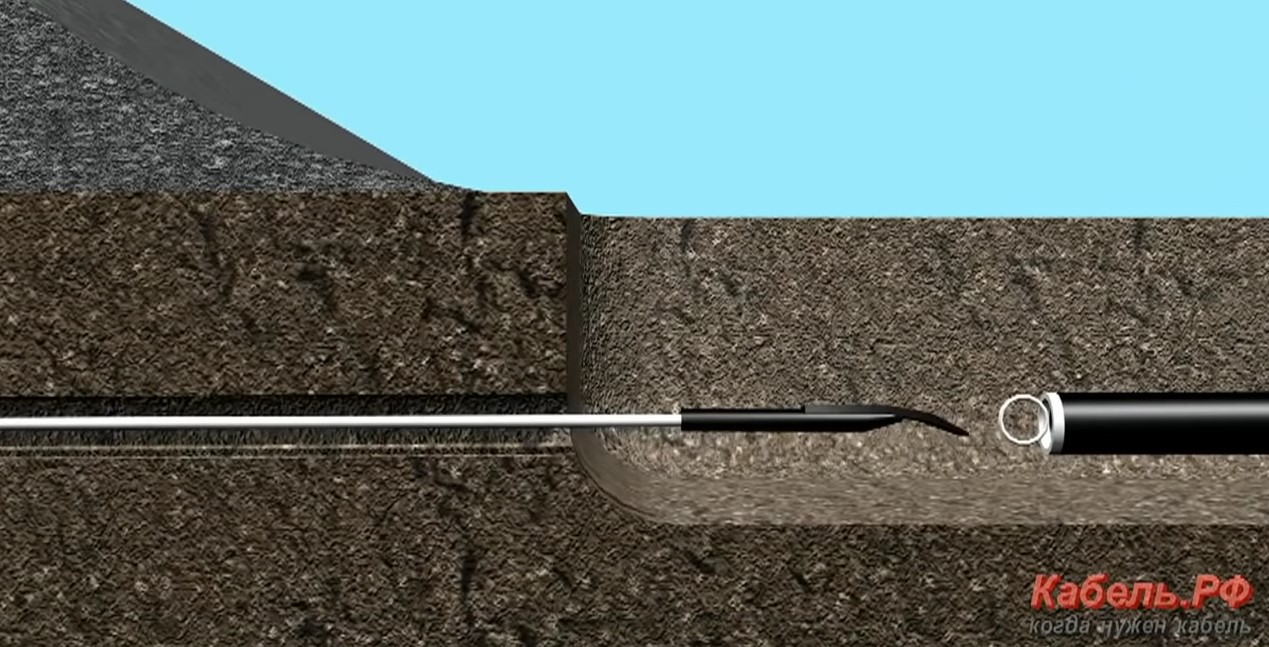

Komunikační kabel může být položen do země rýhováním (výkop je vykopán před instalací) a bezvýkopovými metodami (pomocí zařízení pro kladení kabelů). V zeminách kategorie I, II a III (pokud standardní provedení pro pokládku komunikačních kabelů nestanoví jinak) se vždy používá bezvýkopová instalace. Totéž platí pro zeminy kategorie IV za předpokladu, že se hloubení půdy provádí 2–3krát. Je-li použití mechanizačních prostředků pro pokládku kabelů v oblasti komplikované (například skalnatý terén), je použití vrtací a trhací techniky přípustné.
1.2. Hloubka pokládky
Pravidla pro pokládání komunikačních kabelů (optických a elektrických, pancéřovaných a nepancéřovaných) stanoví následující hodnoty hloubky instalace v půdách kategorií I–IV:

• 1,2 m pro hlavní, hlavní propojovací a optické intrazonální kabelové komunikační linky (MKLS/MSKLS/VZKLS, v tomto pořadí).
• 0,9 m – elektrické kabely I. třídy drátového vysílání vedení VZKLS.
• 0,8 m – elektrické kabely primárních sítí mimo obydlené oblasti (0,7 m při pokládce v obydlených oblastech), stejně jako drátové vysílací vedení třídy II.
Normy pro pokládání komunikačních kabelů v zeminách kategorie V a vyšší určují následující hodnoty hloubky zdiva (požadavky platí i pro zeminy kategorie IV vyvinuté vrtným a trhacím zařízením):
• 0,5 m – pro všechny typy kabelů za předpokladu, že hornina dosáhne povrchu do výšky 0,4 m.
• 0,7 m – všechny typy kabelů v přítomnosti vrstvy zeminy nad horninou do tloušťky 0,6 m V tomto případě je komunikační kabel uložen ve skále do hloubky 0,5 m více než 0,7 m nebo méně 1,3 m, kabel není uložen ve skále, ale je položen nad ní ve vzdálenosti 0,1 m.
Hloubka pokládky kabelových vedení v permafrostových půdách a půdách s hlubokým mrazem se provádí v souladu s požadavky SNiP pro pokládku komunikačních kabelů, návrh a výstavbu základů pro budovy a stavby v oblastech permafrostu (SNiP II-15-74 a SNiP II-18-76).
1.3. Doporučení pro ukládání komunikačních kabelů do výkopů

Položení komunikačního kabelu (PUE 2.3.83) do předem vypracovaného výkopu zahrnuje konstrukci polštáře v jeho spodní části a horní krycí vrstvu písčité zeminy o tloušťce 10 cm Dle čl. 2.3.86 PUE, společné uložení komunikačních a silových kabelů je přípustné v jednom výkopu při dodržení vzdálenosti mezi nimi 500 mm. Kabely drátových vysílacích linek lze také pokládat společně, pokud mají stejnou výkonnostní třídu (vzdálenost mezi nimi je rovněž 500 mm). Zároveň se nedoporučuje pokládat více než 6 kabelů v jednom výkopu (pokud standardní provedení pro pokládku komunikačních kabelů neobsahuje speciální požadavky s odůvodněním přijatých rozhodnutí).
Při křížení kabelového vedení s železniční tratí nebo dálnicí se sdělovací kabel ukládá do trubek o průměru 100 mm, vyrobených z polyetylenu nebo azbestocementu. Stejný požadavek platí pro pokládání jednopárových kabelů pro čerpací stanice a drátové vysílací sítě.
Při výstavbě rýh v půdách s vysokou hladinou vody a při pokládce potrubí nad hloubkou sezónního zamrzání zeminy je třeba přijmout další opatření k ochraně kabelů, uvedená v „Pokynech k ochraně komunikačních kabelů před rozdrcením ledem v zatopeném kabelovodu hl. ruské ministerstvo komunikací.”
Pokládání kabelových vedení přes oblasti s bludnými proudy (například elektrifikované tramvajové tratě) se provádí v souladu s aktuální GOST pro pokládání komunikačních kabelů (GOST 67-78).
2. Normy a pravidla pro ukládání komunikačních kabelů v kabelovodech a kolektorech
Pravidla pro pokládku kabelů do kanalizace se pro různé typy kabelů liší. Optické kabely se pokládají zpravidla ve volných kanálech v množství 5–6 jednotek. Pokud jsou v kanálu již položeny elektrické kabely, je „optika“ položena v polyetylenové trubce (nebo bez ní, pokud je kabel pancéřován dodatečným ochranným pláštěm).
Požadavky na pokládání určitých typů účastnických komunikačních kabelů v kanalizaci:
• KM-4, KMA-4: pokládka pouze do volného kanálu. Ve spodních řadách kanalizace jsou uloženy kabely o vnějším průměru 40 mm. Požadavky na umístění v kanálu platí i pro kabely typu TP, TZ a T3A.
• MKT-4, MKTA-4, VKPA-10: je možná instalace až 3 jednotek v jednom kanálu.
• MKS, ZKP, ZKV: pokládka těchto typů kabelů v jednom kanálu je nepřípustná (s výjimkou individuálních případů a při společném pokládání do 1 km).
Společná instalace komunikačních kabelů a kabelových vedení s pevným vysíláním v jednom kanalizačním bloku je povolena za následujících podmínek:
• jmenovité napětí nepřesahuje 240 V po celé délce kabelového vedení;
• délka paralelního úseku pokládky kabelů nepřesahuje 2 km (kabely RBPZEP a RMPZEP) a 3 km (RBPZEPB, RMZEPB);
• absence komunikačních kabelů používaných v systémech přenosu dat s frekvenčním dělením (FDM) v jednom kanálu;
• všechny kabely musí mít ochranné stínění uzemněné na obou koncích k uzemňovacímu zařízení s odporem v souladu s GOST 464-79.
Pravidla a předpisy pro pokládání komunikačních kabelů v kolektorech:
• Při jednořadém uspořádání kabelů: silové kabely jsou položeny nahoře, kabely pro plošné vysílání jsou položeny níže, ostatní komunikační kabely jsou ještě níže a pod nimi jsou umístěny topné a vodovodní rozvody.
• Ve dvouřadém uspořádání je přípustné položit kabely na obě strany uličky. V tomto případě jsou na jedné straně kabely uspořádány v následujícím pořadí (shora dolů): kabelové vysílání, elektrické vedení, komunikace a pod nimi teplovodivé kanály. Na druhé straně (shora dolů): napájecí kabely, kabelové vysílání, komunikační kabely, vodovodní potrubí.
• Komunikační kabely musí být odstraněny od silových kabelů ve vzdálenosti 20 cm, od topných a vodovodních systémů – ve vzdálenosti 10 cm.
3. Zavěšení kabelů na podpěry venkovního vedení

Zavěšování sdělovacích kabelů se obvykle provádí při výstavbě telefonních rozvodů městské telefonní soustavy, meziústředních telefonních sítí a vnitrozónových sítí, kde je jiný způsob instalace obtížný. V tomto případě jsou kabely zavěšeny na stávající venkovní vedení (kapacita kabelů by neměla překročit 100 párů) pod stávajícím elektrickým vedením. Je přípustné zavěšovat kabely GTS a STS s kapacitou nejvýše 30 párů v obydlených oblastech na stojanové podpěry instalované na střechách budov.
Závěsné konstrukce vyžadují použití speciálních značek kabelů vybavených ocelovým nosným kabelem – TPPept, VKPAPut, VKPAPt, KSPZPt a další. Kabel je uzemněn na obou koncích a navíc každých 250 m v obydlených oblastech a 2–3 km ve všech ostatních oblastech.
4. Požadavky na uložení komunikačních kabelů přes vodní překážky
Pokládání kabelových vedení přes vodní překážky (řeky, jezera apod.) se provádí v závislosti na místních podmínkách položením kabelu pod vodu, přes most nebo nad nadzemní vedení.
Při pokládce kabelů primárních sítí s kapacitou do 100 párů přes most přes nesplavné a nesplavné řeky do šířky 100 m je přípustné použít zavěšené konstrukce. Hlavní vedení jsou vedena podél dvou úseků ve vzdálenosti 300 m od sebe. Pro pokládku přes most lze v souladu s SNiP 2.05.03-84 použít řadu dalších konstrukcí. Tato metoda také zahrnuje použití kabelů s plastovým, ocelovým nebo hliníkovým (poplastovaným) pláštěm. Pokládání olovem opláštěných kabelů přes mosty je zakázáno.

Při pokládání pod vodou ze železničních a silničních mostů jsou kabely umístěny v následující vzdálenosti:
• 1000 m (hlavní silniční mosty) a 200 m (regionální a místní mosty) při pokládání kabelů přes vnitrozemské vodní cesty, vodní kanály, splavné řeky a nádrže.
• 300 m – splavování řek.
• 50–100 m – nesplavné a nesplavné řeky.
Kabely jsou položeny na dně nádrže, bez ohledu na hloubku splavných a splavných řek, jakož i nesplavných a nesplavných řek s hloubkou větší než 3 m Pokládání bez pohřbu podél dna nádrží a jezera je přípustné.
Hloubka prostupu kabelu v závislosti na povaze a hloubce vodních překážek může býtЬ:
• 1 m – při prokládání vodními překážkami se stabilním lůžkem (0,5 m s přebalovacím lůžkem);
• 1 m – průchozí drenážní kanály (s ochranou proti mechanickému poškození železobetonovými deskami) a 2 m (bez ochrany).
• 1,2 m – nádrže do hloubky 6 m a šířky 300 m, s rychlostí proudu cca 1,5 m/s. Pokládka bude provedena bezvýkopovou metodou s 2-3násobným korkováním dna.
V závislosti na konkrétní situaci může být komunikační kabel položen v plastových nebo kovových trubkách po celé délce podvodní trasy (v pobřežních oblastech je použití trubek povinné).
