Které vinutí je větší, rozběhové nebo pracovní. Pochopení vinutí elektromotorů: rozběhové, pracovní a další – Telegraph

Ve světě elektrotechnika, kde se energie transformuje v pohybu, elektromotory hrají důležitou roli. ⚡️ A jejich jádrem jsou vinutí – klíč Prvky, zodpovědný za provoz motoru. Pojďme pojďme na to přijítco jsou tam vinutíNež liší se a jak je správně identifikovat.

Přejděte na část, kterou potřebujete, kliknutím na příslušný odkaz:

Spouštěcí a provozní vinutí: jaký je rozdíl

Jak určit spouštěcí a pracovní vinutí?

Vinutí generátoru: Měď vs. hliník

Měděné vinutí je považováno za výhodnější než hliníkové.

Hliníkové vinutí

Stanovení spouštěcího a pracovního vinutí kompresoru

Proč shoří vinutí motoru?

Co dělat, když vinutí shoří?

Primární a sekundární vinutí: transformátory

Jak funguje transformátor?

Uspořádání vinutí v elektromotorech

Uspořádání vinutí v elektromotorech má pro jejich provoz velký význam. ⚙️

Odpor vinutí elektromotoru

Odpor vinutí elektromotoru závisí na výkonu motoru a materiálu vinutí. ️

Měření odporu vinutí

K čemu slouží spouštěcí vinutí?

Jak zkontrolovat spouštěcí vinutí?

Sekundární vinutí transformátoru

Tipy pro provoz elektromotorů

Závěry

Často kladené dotazy

Zanechat komentář

Spouštění a provoz vinutí: kdo vyhraje?
V elektrotechnice, zejména v motorech, se často setkáváme s pojmy „spouštěcí vinutí“ a „pracovní vinutí“. Mnoho lidí si klade otázku: které z nich je větší? Odpověď se na první pohled může zdát jednoduchá: pracovní vinutí má vždy větší odpor než spouštěcí vinutí.
Toto tvrzení je pravdivé a je dáno zvláštnostmi provozu motoru. Startovací vinutí je navrženo tak, aby v počátečním okamžiku startování vytvořilo rotující magnetické pole ⚡. Musí poskytnout silný startovací moment, aby se motor „roztočil“ na provozní otáčky. K tomu má menší odpor, což mu umožňuje propouštět větší proud ⚡️.
Pracovní vinutí je zase zodpovědné za udržování otáček motoru po dosažení jeho jmenovitých otáček. Nemusí vyvíjet tak silnou sílu jako spouštěcí vinutí, takže jeho odpor je větší. To vede k tomu, že proud procházející pracovním vinutím je menší než spouštěcím vinutím.
Můžeme tedy dojít k závěru, že:
(Tj. Začněte navíjet má nižší odpor a propouští větší proud, čímž poskytuje silný rozběhový moment.
(Tj. Pracovní vinutí má vyšší odpor a propouští menší proud, čímž udržuje stabilní provoz motoru.
Je důležité si uvědomit, že tyto vlastnosti jsou důležité pro správný provoz motoru a jeho životnost. Nesprávné použití nebo selhání jednoho z vinutí může vést k poruše motoru. Proto je důležité zacházet s elektrickými zařízeními opatrně a svěřit opravu odborníkům.

Spouštěcí a provozní vinutí: jaký je rozdíl

Nejčastěji se u asynchronních motorů setkáváme se dvěma typy vinutí: rozběhovým a pracovním. Každé z nich plní svou vlastní funkci a jejich rozdíly jsou důležité pro pochopení principů činnosti motoru.

Začněte navíjet — Je to jako startér pro motor. Je potřeba k vytvoření počátečního točivého momentu, aby motor mohl „zrychlit“ a začít pracovat. Představte si auto: bez startéru nenastartuje. Totéž platí pro motor: bez startovacího vinutí se nebude moci začít otáčet.

Pracovní vinutí — je „srdcem“ motoru, které je zodpovědné za jeho nepřetržitý provoz po nastartování. ⚙️ Vytváří elektromagnetické pole, které interaguje s rotorem a způsobuje otáčení motoru. Pracovní vinutí pracuje nepřetržitě, dokud je motor zapnutý.

Klíčový rozdíl:

• Odpor: Spouštěcí vinutí má nižší odpor než pracovní vinutí. ️ Je to proto, že v okamžiku spuštění musí procházet vyšším proudem, aby vytvořilo dostatečný točivý moment. Pracovní vinutí je naopak navrženo pro nižší proud, protože pracuje v režimu konstantního zatížení.
• Proud: Díky nižšímu odporu spouštěcího vinutí jím prochází větší proud. ⚡ To mu umožňuje rychle “roztočit” motor. Pracovním vinutím prochází menší proud, což zajišťuje stabilní provoz motoru.
• Funkce: Startovací vinutí je zodpovědné za spuštění motoru a pracovní vinutí je zodpovědné za jeho nepřetržitý provoz.

Jak určit spouštěcí a pracovní vinutí?

Pokud má váš motor 4 svorky, můžete vinutí určit pomocí multimetru. Změřte odpor mezi dvojicemi svorek.

• Menší odpor bude indikovat pracovní vinutí.
• Větší odpor bude indikovat počáteční vinutí.

Je důležité mít na paměti: U některých motorů může být spouštěcí vinutí po spuštění motoru odpojeno.

Vinutí generátoru: Měď vs. hliník

Generátory, stejně jako motory, používají vinutí k přeměně mechanické energie na elektrickou energii. Při výběru generátoru často vyvstává otázka: které vinutí je lepší – měděné nebo hliníkové?

Měděné vinutí je považováno za výhodnější než hliníkové.

• Vysoký proudový výstup: Měď má lepší elektrickou vodivost než hliník. ⚡ To znamená, že měděné vinutí může vést větší proud bez přehřátí.
• Odolnost proti zatížení: Měděné vinutí je odolnější vůči vysokému zatížení a přetížení. Dokáže odolat vysokým proudům bez poškození.
• Trvanlivost: Díky své pevnosti a odolnosti proti přehřátí zajišťuje měděné vinutí delší životnost generátoru. ⏳

Hliníkové vinutí

• Zapalovač: Hliník je lehčí než měď, takže generátor s hliníkovým vinutím je lehčí.
• Levnější: Hliník je levnější než měď, takže generátory s hliníkovým vinutím jsou dostupnější.

Navzdory nižším nákladům je však hliníkové vinutí méně odolné a méně odolné vůči přetížení než měděné.

Stanovení spouštěcího a pracovního vinutí kompresoru

Kompresory, stejně jako jiné typy elektrických zařízení, používají k vytváření stlačeného vzduchu spouštěcí a běžící vinutí. ️ Jak tato vinutí na kompresoru identifikovat?

Vinutí na průchozích kontaktech kompresoru jsou obvykle uspořádána následovně:

1. Střední kontakt dole – společný, vlevo nahoře – v provozu, vpravo je spouštěč.
2. Střední kontakt nahoře – společný, vpravo dole – funkční, vlevo je spouštěč.

Ale to jsou jen obecná doporučení. U některých modelů kompresorů se uspořádání vinutí může lišit. V takových případech je lepší se řídit schématem zapojení, které je obvykle součástí dodávky kompresoru.

Proč shoří vinutí motoru?

Vinutí elektromotoru bohužel mohou selhat. To může být způsobeno různými faktory:

• Nedostatečné mazání ložisek: Ložiska jsou důležité součásti motoru, které zajišťují plynulé otáčení hřídele. ⚙️ Pokud ložiska nejsou dostatečně promazána, mohou se přehřát, což může vést k přehřátí a poškození vinutí.
• Nesprávné připojení: Nesprávné zapojení vinutí může vést k přetížení a poškození vinutí. Proto je velmi důležité dodržovat schéma zapojení uvedené v manuálu k motoru.
• Přetížení: Pokud je motor přetížený, může dojít k přehřátí a poškození vinutí. ️‍♂️ Nepřetěžujte motor nad jeho jmenovitý výkon.
• Pokles napětí: Kolísání napětí v síti může mít také negativní vliv na vinutí motoru. ⚡️ V takových případech se doporučuje použít stabilizátor napětí.

Co dělat, když vinutí shoří?

Ve většině případů je jediným řešením výměna spáleného vinutí. ️ Jedná se o poměrně složitý postup, který je nejlepší přenechat kvalifikovanému specialistovi.

Primární a sekundární vinutí: transformátory

Transformátory jsou zařízení, která převádějí střídavý proud. Mají dvě vinutí: primární a sekundární.

Primární vinutí — je vinutí, ke kterému je připojen zdroj energie. Je do něj přiváděno napětí ze sítě.

Sekundární vinutí — je vinutí, ze kterého je odváděno transformované napětí. Jsou k němu připojeny spotřebiče elektrické energie.

Jak funguje transformátor?

1. Na primární vinutí je přivedeno střídavé napětí.
2. V primárním vinutí protéká proud, který v jádře transformátoru vytváří střídavé magnetické pole.
3. Střídavé magnetické pole indukuje v sekundárním vinutí EMF (elektromotorickou sílu).
4. Elektromagnetické pole (EMF) v sekundárním vinutí vytváří napětí, které lze použít k napájení spotřebičů.

Poměr napětí:

Napětí na sekundárním vinutí závisí na počtu závitů v primárním a sekundárním vinutí.

• Pokud je počet závitů v sekundárním vinutí větší než v primárním vinutí, pak bude napětí na sekundárním vinutí vyšší než na primárním vinutí (zvyšovací transformátor). ⬆️
• Pokud je počet závitů v sekundárním vinutí menší než v primárním vinutí, pak bude napětí na sekundárním vinutí nižší než na primárním vinutí (snižující transformátor). ⬇️

Uspořádání vinutí v elektromotorech

Uspořádání vinutí v elektromotorech má pro jejich provoz velký význam. ⚙️

Nízkonapěťové vinutí se obvykle nachází blíže k jádru magnetického obvodu. To je dáno tím, že nevyžaduje použití drahé vysokonapěťové izolace.

Vinutí vysokého napětíse tedy nachází dále od jádra.

Odpor vinutí elektromotoru

Odpor vinutí elektromotoru závisí na výkonu motoru a materiálu vinutí. ️

• U motorů s nízkým výkonem (stovky wattů) může být odpor každého vinutí desítky ohmů.
• Pro motory středního výkonu (několik kilowattů) – jednotky Ohmů.

Měření odporu vinutí

Měření odporu vinutí umožňuje určit jejich provozuschopnost a přítomnost poškození. K tomu se používá ohmmetr.

Standardní odpor:

• Statory: více než 0.5 mOhm.
• Fázové rotory: více než 0.2 mOhm.
• Teplotní senzory: žádné normy.

K čemu slouží spouštěcí vinutí?

Spouštěcí vinutí je důležitým prvkem asynchronních motorů, který zajišťuje jejich rozběh. Vytváří fázový posun mezi proudy ve vinutích, což vede ke vzniku točivého magnetického pole.

Bez startovacího vinutí se motor nenastartuje. Bude to jen hučet, ale netočit se.

Jak zkontrolovat spouštěcí vinutí?

1. Připojte napětí pouze na pracovní vinutí. Motor bude hučet, ale nebude se otáčet.
2. Zkuste ručně otáčet hřídelí motoru. Pokud se otáčí ve stanoveném směru, je spouštěcí vinutí v pořádku.

Sekundární vinutí transformátoru

Sekundární vinutí transformátoru je vinutí, na kterém se odvádí elektrická energie s požadovanými parametry. Je to „výstup“ transformátoru, ke kterému jsou připojeny spotřebiče.

Funkce sekundárního vinutí:

• Odeberte převedené napětí.
• Dodávat elektřinu spotřebitelům.

Je důležité mít na paměti:

• Napětí na sekundárním vinutí závisí na počtu závitů ve vinutích a napětí na primárním vinutí.
• Sekundární vinutí může být připojeno k různým spotřebičům v závislosti na účelu transformátoru.

Tipy pro provoz elektromotorů

• Pravidelně kontrolujte stav ložisek a promazávejte je. ⚙️
• Nepřetěžujte motor nad jeho jmenovitý výkon. ️‍♂️
• Pokud ve vaší síti často dochází k výkyvům napětí, použijte stabilizátor napětí. ⚡️
• Připojte motor správně podle schématu zapojení.
• Pokud se vyskytnou jakékoli závady, obraťte se na kvalifikovaného technika. ️

Závěry

Vinutí jsou nedílnou součástí elektromotorů a generátorů. Umožňují těmto zařízením provoz přeměnou energie z jedné formy na druhou. Pochopení principů fungování vinutí, jejich typů a rozdílů je klíčem k efektivnímu provozu elektrických zařízení.

Často kladené dotazy

K měření odporu vinutí můžete použít multimetr.

• Je možné si opravit vyhořelý sporák svépomocí? navíjení?

Ve většině případů ne, je lepší kontaktovat odborníka.

Měď má to nejlepší elektrická vodivost a trvanlivost.

možná, problém je ve spouštěči navíjení nebo nesprávné připojení.

Neje nebezpečné a může způsobit poškození dalších součástí.

Obvykle se nacházejí na kontrolních stanovištích. kontakty, ale je lepší zkontrolovat schéma zapojení.

Toto jsou vinutí transformátor, z nichž jeden obdrží напряжение, a druhý dává.

Obvykle se jedná o vinutí nízkého napětí.

Normy odporu závisí na typu motoru, ale obvykle více 0.5 mOhm pro statory.

Elektromotory používané pro kompletaci domácích spotřebičů ve většině případů patří do jednofázové skupiny a dělí se na komutátorové a elektrické stroje s rotorem nakrátko.

Typy jednofázových elektromotorů

Poslední typ modelu je nejběžnější. Na druhou stranu se dělí na dvě skupiny:

• se dvěma pracovními vinutími (cívky);
• motor se startovacím vinutím.

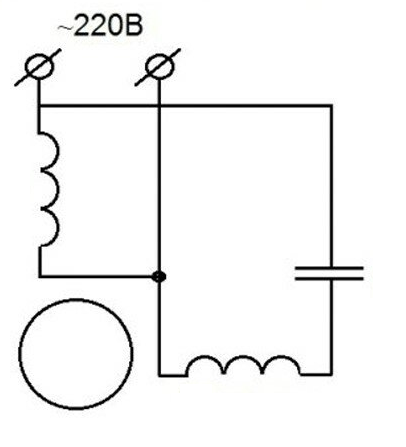

U elektromotorů se stejnými statorovými vinutími posunutými vůči sobě o 90°C je rotace magnetického pole a tím i rotoru dosaženo pomocí kondenzátoru s fázovým posunem, který je zapojen do série s jedním z vinutí. Proto lze motory této skupiny i přes jednofázovou napájecí síť v podstatě klasifikovat jako dvoufázové.

Jednofázové napětí aplikované na vinutí statoru pomocí jediné pracovní cívky vytváří spíše pulzující než rotující magnetické pole. Rotor proto není schopen samostatně zahájit rotaci ze stavu klidu a vyžaduje další počáteční náraz. Zajišťuje jej rozběhové vinutí asynchronního motoru, který se zapíná pouze na dobu nezbytnou k dosažení provozních otáček elektromotoru a vypíná se odstředivým spínačem namontovaným na hřídeli.

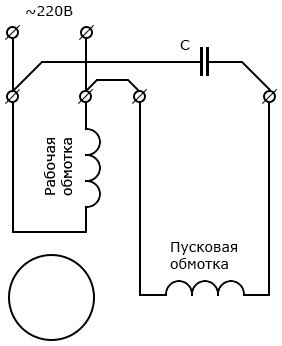

Pro zajištění počátečního „zatlačení“ je však k napájecí síti připojena přes kondenzátor také další cívka.

Jak najít počáteční vinutí

Pro správné připojení motoru k síti je nutné určit účel vinutí. Je třeba si uvědomit, že pracovní cívka motoru bude mít vždy menší odpor, protože k jejímu navíjení se používá drát s větším průměrem. Vizuálně rozlišit rozdíl ve velikosti je téměř nemožné. K rozpoznání vinutí proto stačí provést několik měření pomocí multimetru.

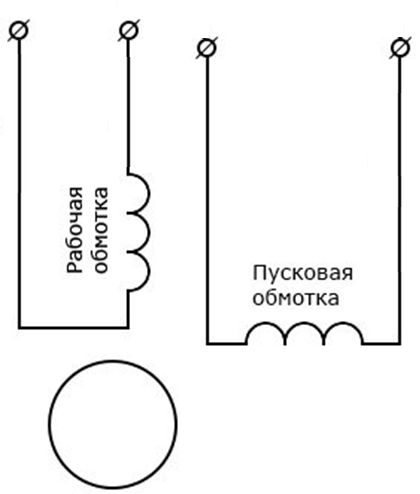

Nejjednodušší možností je, když jsou konce obou cívek vyvedeny pro připojení k síti. V tomto případě se vezme kterýkoli ze čtyř svorek a zapojí se do série se zbývajícími konci, aby se určily dvojice připojené k sobě. Poté se jednoduše změří odpor vinutí. Čtyřpinové motory mají velkou výhodu, protože umožňují zpětné zapojení.

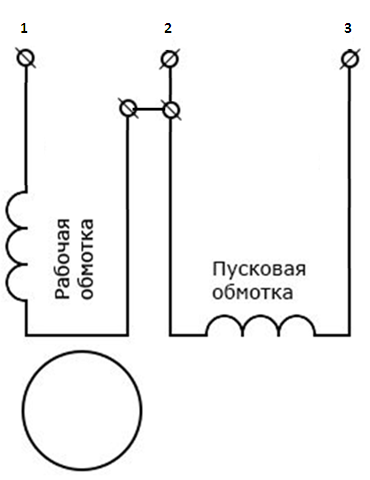

Složitější variantou je motor se třemi svorkami.

V tomto případě jsou startovací a pracovní vinutí motoru zpočátku vzájemně spojeny. Prvním krokem je najít pin, který je připojen k místu, kde jsou připojeny. Chcete-li to provést, určete odpor mezi kolíky 1-2; 2-3 a 1-3. Pár, který bude mít na zařízení nejvyšší hodnoty, odpovídá koncům propojených cívek. To znamená, že zbývající volný kontakt je „středním“ bodem. Nyní je nutné postupně změřit odpor mezi touto svorkou a ostatními konci vinutí, čímž je rozdělit na pracovní a spouštěcí. Nevýhodou třívodičového zapojení je nemožnost obrácení použití motoru.

Když víte, jak určit účel vinutí, můžete nastartovat jednofázový motor bez chyb a vyhnout se jeho poruše.
