Jak vypočítat požadovanou délku nýtu

Nýt je jedním z nejjednodušších typů spojovacích prostředků pro vytváření trvalých spojů. V obecném případě se jedná o tyč nebo trubkovou část, která má na jednom konci nosnou „zapuštěnou“ hlavu určitého tvaru. Instaluje se do spoje, jak název napovídá, metodou nýtování (stejně jako smršťování, válcování, protahování, výbuch).

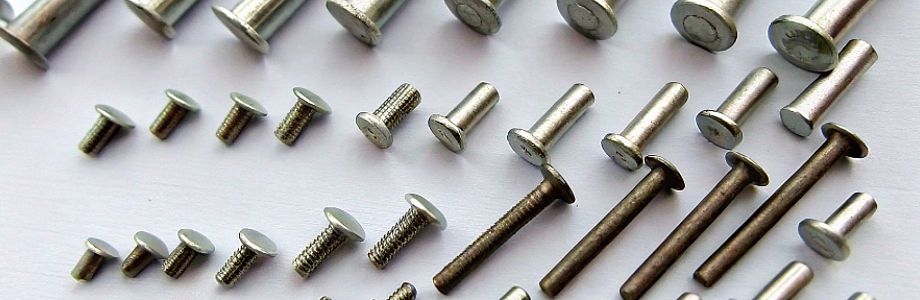

Na základě jejich tvaru lze nýty rozdělit do několika hlavních typů:

• Nýty s uzavírací hlavou (existují plné, duté a poloduté)
• Nýty s protahovačkami (také nazývané trhací nebo vytahovací nýty)
• Závitové nýty (také nazývané nýtovací matice)

Nýty s pojistnou hlavou

Historicky jako první byly vynalezeny nýty se závěrnou hlavou, proto se staly nejrozšířenějšími. Tyto nýty mají na jedné straně hlavu. Druhá hlava, nazývaná uzavírací hlava, se tvoří pomocí válcovacího nebo nýtovacího nástroje: nýtovacího kladiva, kleští.

Podle tvaru hlavy se nýty s uzavírací hlavou dělí na:

• Nýty s kulatou hlavou
• Zápustné nýty
• Nýty s polozapuštěnou hlavou
• Nýty s plochou hlavou (s hlavní)

Liší se také strukturálně přítomností otvoru uvnitř nýtu:

• Pevné nýty – bez díry
• Duté nýty – trubkové – mají průchozí otvor
• Poloduté nýty – pro rozevření – mají slepý otvor

Materiály pro nýty

Nýty s uzavírací hlavou mohou být vyrobeny z různých kovů a slitin, které se dobře hodí k plastické deformaci.

Nejpoužívanějšími materiály jsou:

• Oceli – používají se především tvárné vysokovroucí oceli 03 kp, 05 kp, 08 kp, 10 kp, 15 kp, 20 kp
• Nerezové oceli – austenitické oceli 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
• Slitiny hliníku – nejpoužívanější slitiny BP, AD1, slitiny hliníku a hořčíku AMg2, AMg5, AMg5P, AMg6, slitiny AMts, V94, V65, použijte také duralové slitiny D1, D16, D16T, D18, D18P, D19P
• Slitiny mosazi jsou v podstatě slitiny L63
• Měď – třídy MT, M3

Značení nýtů podle materiálů

Pro následnou identifikaci lze na hlavě označit nýty. Značení může být konvexní nebo konkávní (branding).

Následuje tabulka s akceptovaným značením základních materiálů ve formě teček nebo čárek.

Slitiny hliníku

Měď a mosaz

Určení délky nýtu

Správná instalace nýtu vyžaduje vytvoření plného tvaru závěrné hlavy a absenci jakýchkoli přebytečných mezer nebo prověšení. Pro správnou instalaci nýtu je nutné určit délku těla nýtu, která závisí na tloušťce nýtovaných materiálů a typu nýtu.

„Příručka konstruktéra strojního inženýrství“, editoval Anuriev V.I. doporučuje používat jeden univerzální vzorec pro všechny tvary hlav nýtů. Zdravý rozum naznačuje, že tento přístup je chybný – proto použijeme vzorce z jiného zdroje: „Základy designu“, editoval P.I. Orlov, 1988.

Výpočtem požadované velikosti přídavku pomocí vzorce můžete určit délku nýtu Ls připočtením k tloušťce nýtovaných materiálů S hodnota povolenky H. Poté je třeba vybrat nejbližší délku nýtu ze standardního rozsahu délek. Pro nýty byla schválena standardní řada délek, podle kterých se vyrábějí (v mm):

• 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX, XNUMX XNUMX, XNUMX XNUMX XNUMX XNUMX XNUMX XNUMX

Příklad výpočtu délky nýtu

Například potřebujeme snýtovat několik plechů o celkové tloušťce 32 mm; Bez mezer budeme nýtovat nýty s půlkulatou hlavou Ø6 mm (1. provedení v tabulce).

d = 6 mm

C = 32 mm

H = 1,2 d = 1,2 x 6 = 7,2 mm

Proto je nutné použít nýt s délkou dříku

L = S + H = 32 + 7,2 = 39,2 mm

Ze standardního rozsahu volíme nejbližší délku – to je 40 mm.

V důsledku toho jsme zjistili, že k nýtování balíku plechů o tloušťce 32 mm potřebujeme nýt o velikosti Ø6×40 mm.

Spolehlivé a odolné spojení dílů určuje kvalitu konstrukce. Vzhled výrobku, jeho pevnost, bezpečnost a odolnost vůči zatížení a opotřebení závisí na tom, jak správně jsou vybrány spojovací prvky. V podmínkách, kdy není možné svařování nebo závitové spojení, se používají speciální spojovací prvky – typy nýtů, které zajišťují silnou fixaci bez deformace materiálů.

Tyto prvky jsou obzvláště důležité při práci s tenkými plechy, plasty a dalšími materiály, kde je důležité zachovat celistvost a zabránit přehřátí, vibracím nebo mechanickému poškození. Výběr vhodného typu, materiálu a velikosti nýtu je klíčovým krokem, který může významně ovlivnit výsledek celé montáže. Chyby v této fázi vedou k přepracování, ztrátě času a dodatečným nákladům.

Základní pohledy

Každý typ má své vlastní vlastnosti a používá se ve specifických podmínkách. Abychom pochopili, jaké typy nýtů existují, je třeba zvážit jejich typy podle provedení a oblasti použití.

• Zaslepovací (vytahovací nýty). Používají se tam, kde je přístup možný pouze z jedné strany. Často se používají při instalaci fasádních panelů, reklamních konstrukcí, domácích spotřebičů a kovových konstrukcí.
• Plné (spojité). Zajišťují největší pevnost spoje. Vhodné pro kritické oblasti – v letecké konstrukci, těžkém strojírenství, mostostrojích.
• Závitové nýty. Umožňují zajištění dílů s možností demontáže. Používají se při montáži kovových rámů, nábytku, přístrojů a prvků skříňové elektroniky.
• Trubkové. Poskytuje snadné a ekonomické spojení. Používají se při výrobě kancelářského a bytového nábytku, kovových regálů, vitrín, lehkých příček.
• Nýty se zvětšenou přírubou / zesílené. Rozkládají zatížení na velkou plochu. Ideální pro montáž materiálů s nízkou pevností: tenký kov, plast, dřevo.
• Specializované. Tato kategorie zahrnuje hermetické, nevýbušné a tepelně odolné varianty. Navrženo pro náročné podmínky – těsnění, odolnost proti vibracím, vystavení teplotě a chemikáliím.

Volba konkrétní možnosti závisí na konstrukci, požadavcích na pevnost a podmínkách použití.

Z jakých materiálů se vyrábějí nýty?

Kvalita spoje do značné míry závisí na materiálu, ze kterého je nýt vyroben. Jednou z nejoblíbenějších možností je hliník. Je lehký, antikorozní a pružný a používá se ve fasádních systémech, větrání a konstrukci letadel. Tam, kde je důležitá vysoká pevnost, se používá běžná konstrukční ocel. Odolává značnému zatížení a je vhodná pro suché provozní podmínky.

Nerezová ocel je optimálním řešením pro vlhké nebo agresivní prostředí. Používá se k výrobě nýtů pro potravinářské zařízení, venkovní konstrukce a zdravotnické výrobky. Měď se díky své vynikající elektrické vodivosti používá v zařízeních a komunikačních systémech. Kombinované materiály spojují několik výhod najednou a poskytují zvýšenou stabilitu a flexibilitu při použití.

Rozmanitost slitin umožňuje vybrat optimální spojovací prvek s ohledem na podmínky prostředí, zatížení a vlastnosti spojovaných částí. Více informací o materiálech používaných ve spojovacím prvku naleznete v článku o typech a vlastnostech spojovacích prvků.

Jak vybrat správnou velikost

Nesprávně zvolené rozměry vedou k vůli, selhání spoje nebo obtížné instalaci. Jak vybrat nýt? Je nutné zvážit:

• Průměr. Volí se podle tloušťky spojovaných materiálů. Pro většinu úkolů je optimální variantou průměr 1,5–2krát větší než tloušťka nejtenčího materiálu.
• Délka. Závisí na celkové tloušťce spojovaných prvků. Pro vytvoření hlavy nýtu se připočítává přídavek. Vzorec pro průměrnou výpočet: délka = tloušťka spoje + 1,5 průměru.
• Tloušťka spojovaných dílů. Je důležité zvážit celkovou tloušťku, včetně všech těsnění, tmelů a dalších prvků.

Příklad: při spojování dvou plechů o tloušťce 2 mm s průměrem nýtu 4 mm je vhodná délka 9 až 10 mm. Takový výpočet zabrání deformaci a zajistí těsné spojení. Kompetentní volba délky nýtu ovlivňuje absenci vůle a trvanlivost.
