Jak poznáte, že je zásuvka uzemněna nebo ne? ✔ Bude světlo ☎

Uzemnění je vodivé jádro, které spojuje pracovní nulu s kovovými částmi elektrického zařízení. Zpravidla je okamžitě patrné, zda kabel nefunguje správně nebo zda zcela selhal. V tomto případě proud plynule proudí do těla, v důsledku čehož se proudový chránič okamžitě spustí. To se děje za účelem minimalizace úrazu elektrickým proudem a obecně ochrany spotřebitele před nebezpečím.

Přehled článku:

• Proč potřebujete test uzemnění?
• Co potřebujete vědět o uzemňovacím vodiči
• Jak pochopit, že je ochranné uzemnění správně připojeno
• Kontrolní měření uzemňovacího obvodu
• Měření odporu
• Jak zkontrolovat uzemnění v obytné budově
• Jak pochopit, že neexistuje uzemnění
• Je možné si uzemnění zkontrolovat svépomocí?

Proč potřebujete test uzemnění?

Pomáhá plnit následující úkoly:

• měření odporu. Pokud je indikátor příliš vysoký, pak v případě nouze nemusí zařízení fungovat. Jednoduše nebude schopno rozpoznat nebezpečí;
• analýza zbytkového proudu po uzemnění. Vždy se blíží nule;
• určení provozuschopnosti jističe. Za tímto účelem se simuluje zkratový proud, který se uměle vytváří. Fázový kabel se zkratuje vedle nulového kabelu, což dává určitý výsledek.

Co potřebujete vědět o uzemňovacím vodiči

Klasické zařízení se skládá ze 3 kovových tyčí spojených speciálními propojkami. Je ponořeno do země do určité hloubky a připojeno k přípojnici umístěné v rozvaděči. Vzhledem k tomu, že uzemňovací zařízení je instalováno přímo v zemi, mohou se jeho ukazatele měnit. Například pokud prudce stoupá nebo klesá teplota vzduchu, mohou se změnit vodivé vlastnosti. Totéž lze říci o vysoké vlhkosti, pokud často a dlouho prší (obvykle na podzim, ale někdy i v chladném létě). Je nutné neustále upravovat odporový obvod.

Jak pochopit, že je ochranné uzemnění správně připojeno

• Rozvaděč se otevírá. Může být bytový, patrový nebo běžný dům.
• Kontroluje se přítomnost 3 kabelů. Hnědé vinutí obsahuje fázový vodič, modré vinutí obsahuje nulový vodič a žlutozelené vinutí obsahuje zemnící vodič. Přítomnost zemnícího vodiče se určuje vizuálně.
• Je nutné se ujistit, že zemnící a nulový vodič nejsou žádným způsobem vzájemně propojeny. Pokud je jeden z nich z nějakého důvodu propojen s druhým, je nutné jej okamžitě vyměnit a nainstalovat nové připojení. Takové věci jsou velmi nebezpečné, protože se zvyšuje riziko úrazu elektrickým proudem a také selhání odečtu zařízení. A pokud se to stane ve výrobě, pak se jedná o potenciálně nouzovou situaci.

Kontrolní měření uzemňovacího obvodu

• povrchní vyšetření – jednou za šest měsíců;
• podrobná (na oxidaci, korozi a další vady) – jednou ročně;
• jednorázové. Obvykle se provádí při uvedení zařízení do provozu po větších opravách nebo jiných činnostech souvisejících s obnovou budovy.

Někdy se provádějí neplánované nebo odborné kontroly uzemnění. V tomto případě provádí analýzu odporu komise, která jmenuje komplexní vyšetření.

Měření odporu

První a nejdůležitější věcí, kterou inspektoři musí udělat, je splnit řadu požadavků:

• provádění prací při pozitivních teplotách vzduchu;
• není možné provádět průzkumy během období povodní;
• počasí by mělo být obecně suché, bez deště;
• Kontroly by měli provádět pouze specialisté, tedy osoby, které mají oprávnění k provádění takových měření.

Testování výkonu sítě a analýza její správnosti jsou povinné. Pokud elektrické zařízení nefunguje tak, jak má, dle pokynů, měly by být testy odloženy.

Výsledek inspekce se projeví ve vypracování technické zprávy, která popisuje vhodnost nebo nevhodnost uzemňovacího obvodu. Dokument je orazítkován a podepsán všemi členy komise a co je nejdůležitější, orazítkem právnické osoby, se kterou je smlouva uzavřena.

Aby celý systém fungoval, měly by se takové kontroly provádět pravidelně. Nemluvíme ani o komisi nebo speciálně vyškolených lidech. Některé věci lze kontrolovat samostatně. K tomu budete potřebovat tester: je k dispozici i běžným lidem. Určuje stav uzemňovacího obvodu a jeho funkčnost. Pokud je vše v pořádku, pak se proudovodné prvky rozbíhají pod zemí a elektrický proud se vybíjí podél vodiče. To znamená, že ani nouzová situace nebude pro ostatní nebezpečná.

Jak zkontrolovat uzemnění v obytné budově

Tento postup je přísně povinný. Zejména pokud se člověk přestěhoval do nového bytu nebo si postavil vlastní dům. Zde je třeba být obzvláště opatrný, abyste se nestali obětí poruch, zkratů a dalších nebezpečných situací souvisejících s elektrickým proudem. Obvykle jsou k tomu zváni pracovníci, kteří mají k dispozici všechna potřebná zařízení pro měření. To vše je uvedeno v PUE.

Při kontrole použijte:

• Ručičkové ohmmetry. Používají se k testování společně s ručními generátory. Jsou nejjednodušší na používání a nevyžadují žádné další zdroje energie;
• digitální ohmmetry. Čísla se na přístroji zobrazují ihned po měření. Jsou připojeny k nízkonapěťovým prvkům a jsou pohodlné a rychlé;
• testery ukazatelů. Docela nenáročné, napájené galvanickými bateriemi.

Odborníci obvykle používají k kontrole uzemnění několik zařízení najednou, ať už moderních nebo osvědčených. Jsou potřeba k tomu, aby bylo možné provést dvojitou kontrolu a ujistit se, že získané hodnoty jsou správné.

Jak pochopit, že neexistuje uzemnění

Zaprvé se jedná o úrazy elektrickým proudem po dotyku spotřebičů. Může se jednat o ledničku, kotel atd. Pokud zařízení funguje správně, k tomu nedochází. Zadruhé se jedná o cizí hluk. Může se jednat buď o nesprávný provoz ledničky nebo mrazničky, nebo o rušení při poslechu hudby v reproduktorech.

Je možné si uzemnění zkontrolovat svépomocí?

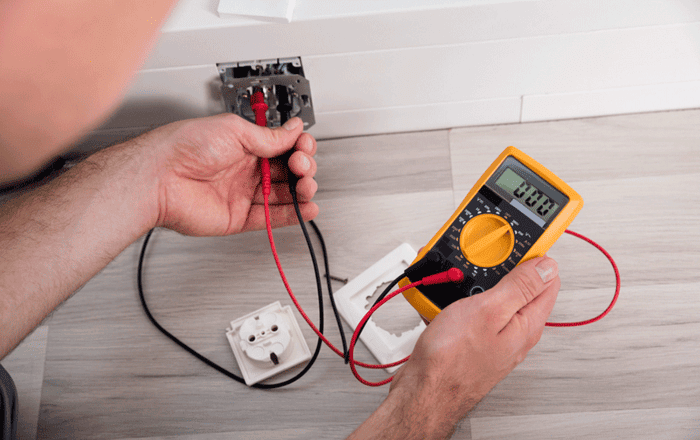

První věc, kterou musíte udělat, je odpojit místnost od napětí. K tomu použijte hlavní rozvaděč. Poté pokračujte v demontáži zásuvky. Standardní uzemnění je žlutozelený vodič. Nulový a fázový vodič nejsou vzájemně propojeny. Hnědá a modrá barva jsou umístěny na různých koncích, nejsou propojeny a neprolínají se. Jakákoli výjimka z tohoto pravidla je důvodem k tomu, abyste kontaktovali servis, aby problém vyřešili. V opačném případě můžete trpět náhlým zkratem nebo jinými problémy.

V zásuvce, kde jsou připojeny pouze modrý a hnědý vodič, není žádný uzemňovací obvod. Pokud jsou připojeny všechny tři vodiče, provede se kontrola uzemnění následovně:

• výpadek proudu;
• zapnutí zařízení a nastavení režimu měření;
• měření napětí v nulové fázi;
• fázové měření a zemnící svorka.

Pokud vše funguje správně, měly by se hodnoty lišit. Pokud jsou stejné, pak v zásuvce není uzemnění. Totéž lze říci o případě, kdy displej nezobrazuje vůbec žádná čísla.

Pokud nemáte tester, můžete použít elektrickou lampu. Připojte 2 vodiče k objímce. Pokud lampa nadále svítí v normálním režimu, pak je uzemnění v pořádku. Pokud je světlo tlumené nebo něco bliká, pak je uzemnění špatné a nestabilní. Pokud ale světlo nesvítí vůbec, znamená to, že uzemnění chybí.

Obecně řečeno, majitel domu (bytu nebo soukromého domu) je povinen pravidelně kontrolovat uzemňovací obvod. Může to udělat sám nebo si přizvat odborníky: v tomto případě není žádný zvláštní rozdíl. Ne každý neprofesionál bude schopen manipulovat s testery a zejména s elektrickými lampami. Je důležité, aby byl uzemňovací vodič přítomen a správně fungoval. To zaručuje stabilní provoz domácích spotřebičů a bezpečnost obyvatel.

Elektrická energie se již dlouho stala nedílnou součástí našich životů. Jsme tak zvyklí na jeho použití v domácích spotřebičích a osvětlení, dopravních a komunikačních zařízeních, počítačích a lékařských zařízeních, že na hrozbu často zapomínáme. Zanedbáváme riziko úrazu elektrickým proudem při poruše zabezpečovacího systému. A jeho nejdůležitější částí je ochranné uzemnění. Elektrické propojení pouzder, pracovních kapalin a ovládacích prvků různých zařízení s uzemňovacím zařízením zajišťuje chod jističů nebo pojistek, když se na přístupných plochách objeví životu nebezpečné napětí. Pro připojení k ochrannému uzemnění používá mnoho moderních zařízení speciální zástrčku. Kromě dvou tradičních pinových kontaktů obsahuje také kontakty pro ochranný zemnící obvod. Obvykle se jedná o dva elastické kovové plátky umístěné diametrálně na boční ploše vidlice. V souladu s tím musí mít zásuvka také kontakty zemnícího obvodu. Pokud jsou přítomny, můžeme předpokládat, že v zásuvce je uzemnění. Pro další potvrzení funkčnosti zemnícího obvodu nezapomeňte vypnout vysoké napětí v zásuvce. To lze provést otočením rukojeti jističe nebo vypnutím jističe na napájecím elektrickém panelu. Dále je třeba zkontrolovat přítomnost nebezpečného napětí na kontaktech zásuvky, například pomocí elektrikářského indikačního šroubováku. Poté se odstraní kryt zásuvky a vizuálně se určí přítomnost vodiče připojeného k zemnicím kontaktům. Tam je to určitě potřeba. Izolace takového vodiče je obvykle natřena ve dvou barvách: žlutá a zelená. Poté se zkontroluje spojení zemnícího obvodu zásuvky s tělem silového elektrického panelu. K tomu budete potřebovat: speciální zařízení, které vám umožní měřit elektrický odpor v rozsahu až 5 nebo 10 ohmů, a dlouhý kus drátu s odstraněnou izolací na koncích. Jedna sonda zařízení je připojena k zemnicím kontaktům zásuvky, druhá prostřednictvím přídavného vodiče k určitému bodu na těle panelu. Tímto bodem je vnější zemnící svorka, označená na stěně panelu příslušným znakem. Najít tuto svorku není obtížné, protože k ní jsou obvykle připojeny vodiče z externího uzemňovacího zařízení. Pokud je tělo štítu kovové, je povoleno připojení k jakémukoli místu na povrchu, které bylo zbaveno povlaku. Hodnota odporu na indikátoru zařízení, blízká nule, indikuje přítomnost uzemnění v zásuvce. Je možná další možnost kontroly ochranného zemnicího obvodu. V tomto případě se elektrický odpor měří mezi uzemňovacím kolíkem zásuvky a jakýmkoli předmětem bezpečně připojeným k zemnící smyčce. Může to být například kovová trubka pro přívod vody nebo plynu. Oblast připojení by měla být očištěna od barvy a laku. Stejně jako v předchozím případě by hodnota elektrického odporu měla být minimální – méně než 2 Ohmy. Je možné zkontrolovat přítomnost ochranného uzemnění bez odpojení vysokého napětí. V tomto případě musí být při práci s elektroinstalací prováděny činnosti v souladu s bezpečnostními předpisy. Pomocí speciálního zařízení, střídavého voltmetru s vysokým vstupním odporem, se postupně měří napětí mezi zemnicím kontaktem a každou ze zásuvek zásuvky. Přítomnost, u jedné z možností, napětí blízkého 220 V indikuje provozuschopnost zemnícího obvodu. Některé zdroje doporučují pro testování použít místo speciálního voltmetru žárovku. Tato možnost je nepřijatelná. V případě poruchy zemnícího obvodu se totiž do těla elektrického zařízení dostane nebezpečné napětí a při dotyku překročí proud lidským tělem přípustnou hodnotu. Mělo by být zřejmé, že přesný popis a parametry ochranného uzemňovacího obvodu jsou uvedeny ve zvláštních státních normách.
