Husqvarna 128R: Návod k obsluze a manuál, Obecné informace, Bezpečnostní opatření

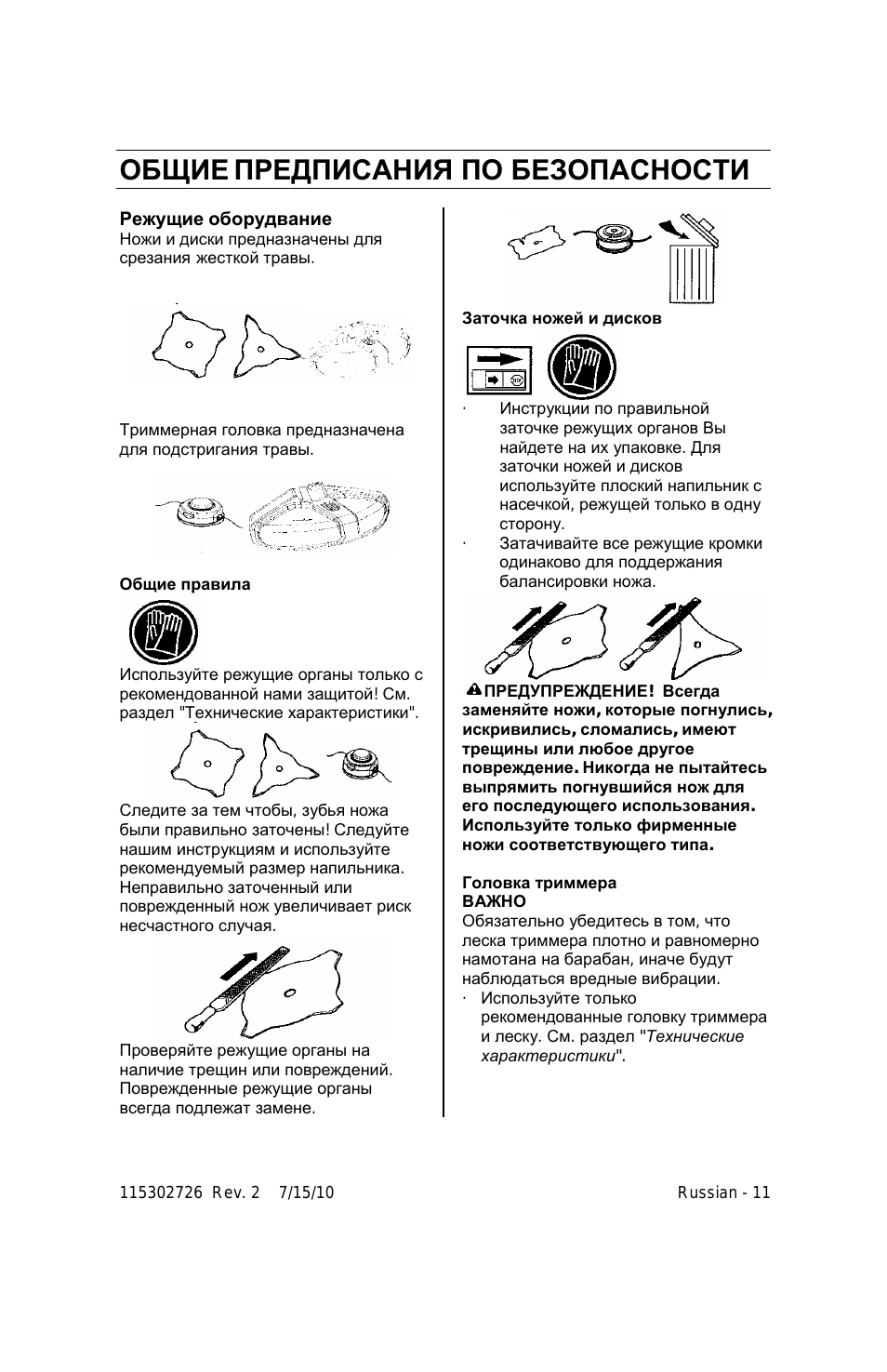

Používejte řezné nástroje pouze s
naše doporučená ochrana! Viz
část „Technické specifikace“.

Ujistěte se, že zuby nože
byly správně nabroušeny! Sledujte
naše pokyny a použití
Doporučená velikost souboru.
Nesprávně naostřené nebo
poškozený nůž zvyšuje riziko
nehoda.

Zkontrolujte řezné nástroje, zda nejsou poškozené
přítomnost prasklin nebo poškození.
Poškozené řezné orgány
podléhají vždy výměně.

Broušení nožů a kotoučů

Pokyny pro správné
ostření řezných nástrojů Vy
najdete na jejich obalu. Pro
broušení nožů a kotoučů
použijte plochý pilník s
se zářezem, který řeže pouze jedním směrem
strana.

Nabrouste všechny řezné hrany
stejně pro údržbu
vyvážení nože.

VAROVÁNÍ! Vždy

vyměňte všechny ohnuté nože,
ohnutý, zlomený, mít
praskliny nebo jakékoli jiné
poškození. Nikdy se nepokoušejte
narovnat ohnutý nůž pro
jeho následné použití.
Používejte pouze značkové
nože vhodného typu.

Strunová hlava
DŮLEŽITÉ
Ujistěte se, že
vyžínací struna pevně a rovnoměrně
navinuté na bubínek, jinak budou
mohou být pozorovány škodlivé vibrace.
·

Používejte pouze
doporučená vyžínací hlava
a rybářský vlasec. Viz část „Technický
vlastnosti“.

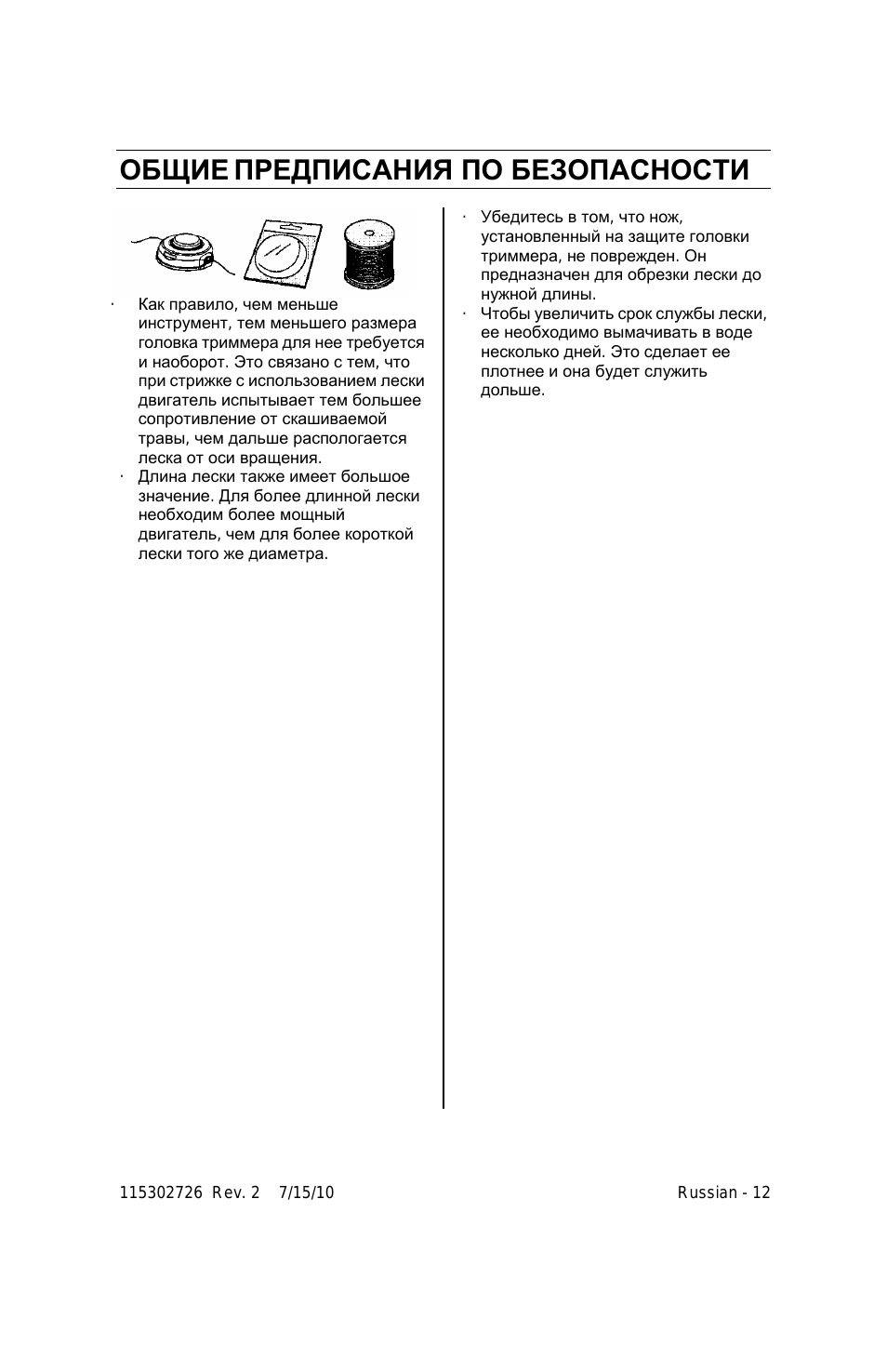

Obecná bezpečnostní opatření

115302726 Rev. 2 7. 15. 10 Ruština — 12

BEZPEČNOSTNÍ POKYNY

Zpravidla platí, že menší
nástroj, tím menší je velikost
je k tomu potřeba vyžínací hlava
a naopak. To je dáno tím, že
při řezání pomocí rybářského vlasce
motor zažívá ještě více
odpor posekané trávy
tráva, čím dále se nachází
čára od osy otáčení.

Délka linky je také velká
význam. Pro delší řádek
je potřeba silnější
motoru než pro kratší dobu
rybářské vlasce stejného průměru.

Ujistěte se, že nůž je
namontovaný na chrániči hlavy
zastřihovač, není poškozený. Je
určené pro stříhání rybářského vlasce
požadovanou délku.

Pro prodloužení životnosti linky,
je potřeba ho namočit do vody
pár dní. Díky tomu bude
hustší a bude sloužit
delší.

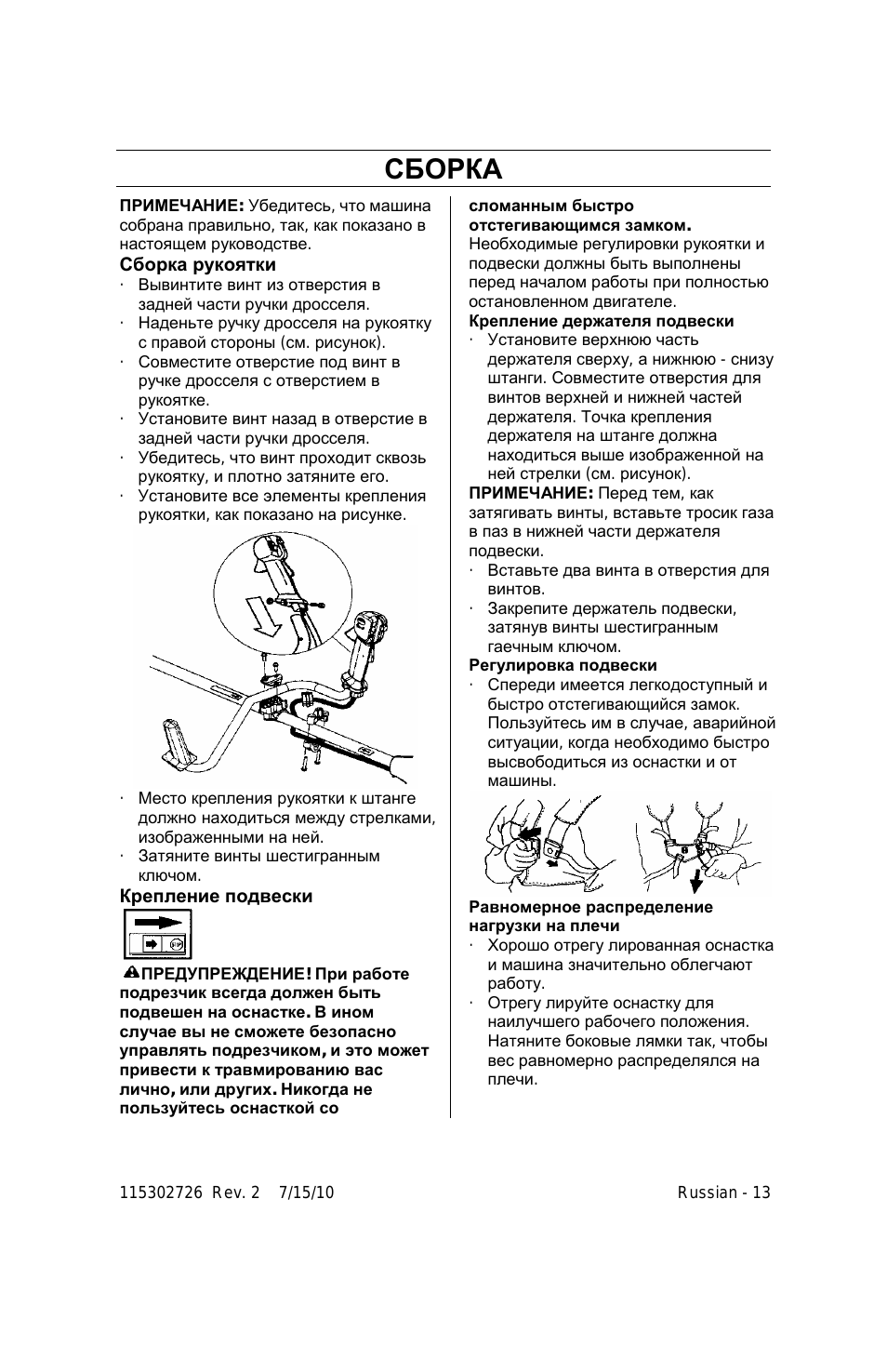

shromáždění

115302726 Rev. 2 7. 15. 10 Ruština — 13

POZNÁMKA: Ujistěte se, že stroj
správně sestaveno, jak je znázorněno na
tuto příručku.

Sestavení rukojeti

Vyjměte šroub z otvoru v
zadní strana rukojeti plynu.

Nasaďte rukojeť plynu na rukojeť
na pravé straně (viz obrázek).

Zarovnejte otvor pro šroub s
rukojeť plynu s otvorem v
zacházet s.

Vložte šroub zpět do otvoru v
zadní strana rukojeti plynu.

Ujistěte se, že šroub prochází skrz
rukojeť a pevně ji utáhněte.

Nainstalujte všechny spojovací prvky
rukojeti, jak je znázorněno na obrázku.

Místo, kde je rukojeť připevněna k tyči
by mělo být mezi šipkami,
na něm vyobrazené.

Utáhněte šrouby šestihranem
klíč.

Závěsný držák

VAROVÁNÍ! Při práci

zastřihovač by měl být vždy
zavěšený na plošině. V jiném
V tomto případě nebudete moci bezpečně
ovládat zastřihovač a ten může
způsobit ti zranění
osobně ani ostatní. Nikdy
používat zařízení s

rychle se zlomí
s odnímatelným zámkem.
Nezbytné úpravy rukojeti a
pozastavení musí být dokončena
před zahájením práce, když je plně
s vypnutým motorem.
Montáž závěsného držáku
·

Nainstalujte horní část
držáky nahoře a spodní dole
tyče. Zarovnejte otvory pro
šrouby horní a spodní části
držák. Upevňovací bod
držák na tyči by měl
být umístěn nad tím, který je zobrazen na
šipky na něm (viz obrázek).

POZNÁMKA: Předtím jako
utáhněte šrouby, zasuňte plynový kabel
do drážky ve spodní části držáku
pozastavení.
·

Vložte dva šrouby do otvorů pro
šrouby.

Zajistěte závěsný držák,
utažení šroubů šestihranem
klíč.

Nastavení odpružení
·

Je zde snadno dostupný a
rychloupínací zámek.
Použijte ho v případě nouze.
situace, kdy potřebujete rychle
Osvoboďte se od lanoví a od
auta.

Jednotná distribuce
zátěž na ramenou
·

Dobře nastavené lanoví
a auto je mnohem lehčí
práce.

Upravte lanoví tak, aby
nejlepší pracovní poloha.
Zatáhněte za boční popruhy tak, aby
váha byla rovnoměrně rozložena
ramena.

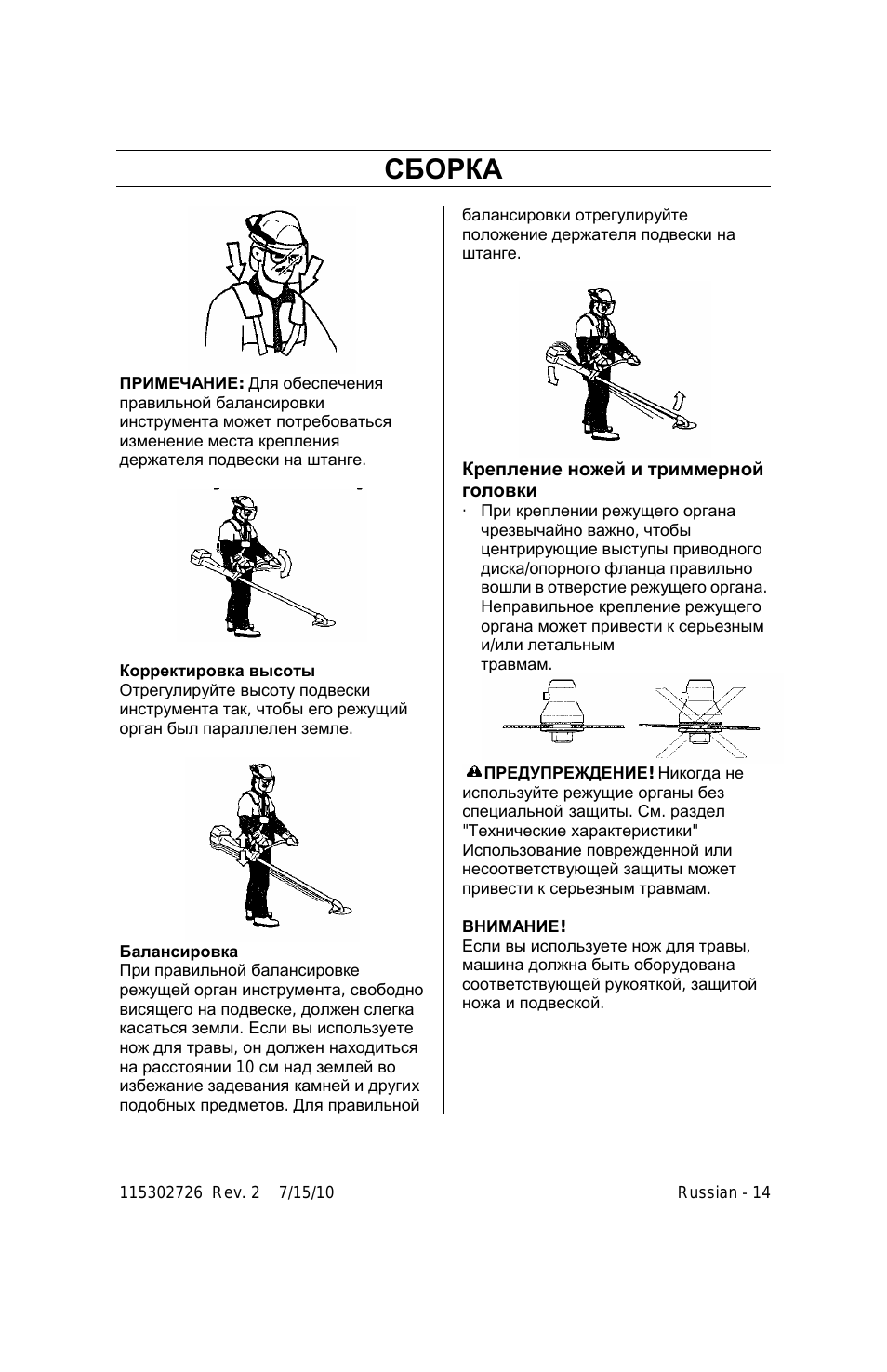

shromáždění

115302726 Rev. 2 7. 15. 10 Ruština — 14

POZNÁMKA: Poskytnout
správné vyvážení
mohou být potřebné nástroje
změna místa připojení
držák zavěšení na hrazdě.

Nastavení výšky
Nastavení výšky zavěšení
nástroj tak, aby jeho ostří
varhany byly rovnoběžné se zemí.

Vyvažování
Při správném vyvážení
řezného orgánu nástroje, volně
visící na zavěšení, by mělo být mírně
dotknout se země. Pokud použijete
nůž na trávu, měl by být umístěn
ve vzdálenosti 10 cm nad zemí
vyhýbání se kontaktu s kameny a jinými
podobné položky. Pro správné

upravit rovnováhu
poloha závěsného držáku na
činka.

Upevnění nožů a vyžínače

Při připevňování řezného nástroje
Je nesmírně důležité, aby
středicí výstupky pohonu
správně
vstoupil do otvoru řezného prvku.
Nesprávné upevnění řezného nože
orgánu může vést k vážným
a/nebo smrtelné
zranění.

VAROVÁNÍ! Nikdy

používat řezné nástroje bez
speciální

ochrana. Viz část

Použití poškozených nebo
nedostatečná ochrana může
může vést k vážnému zranění.

VAROVÁNÍ!
Pokud používáte nůž na trávu,
stroj musí být vybaven
s vhodnou rukojetí, ochranou
nůž a přívěsek.

shromáždění

115302726 Rev. 2 7. 15. 10 Ruština — 15

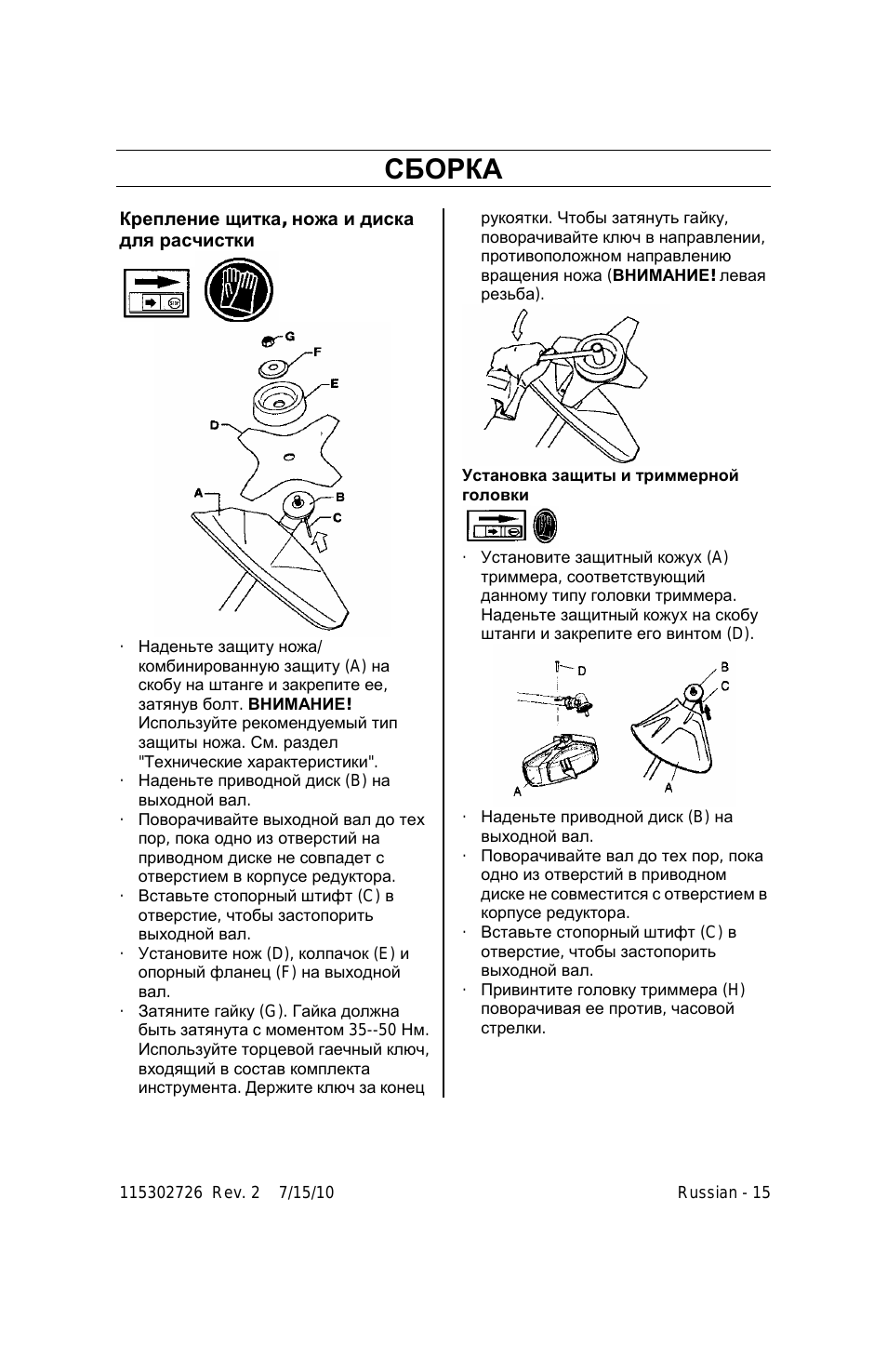

Upevnění štítu, nože a disku
pro vyčištění

Nasaďte si chránič nože/
kombinovaná ochrana (A) zapnuta
držák na tyči a zajistěte jej,
utahování šroubu. VAROVÁNÍ!
Použijte doporučený typ
ochrana nože. Viz část
«

Umístěte hnací kotouč (B) na
výstupní hřídel.

Otáčejte výstupní hřídelí, dokud
dokud se jeden z otvorů na
disková jednotka neodpovídá
otvor ve skříni převodovky.

Vložte pojistný kolík (C) do
otvor pro uzamčení
výstupní hřídel.

Nasaďte nůž (D), víčko (E) a
podpůrná příruba (F) na výstupu
hřídel.

Utáhněte matici (G). Matice by měla
utáhnout momentem 35-50 Nm.
Použijte nástrčný klíč,
součástí sady
nástroj. Držte klíč za konec.

rukojeti. Pro utažení matice
otočte klíčem ve směru
opačný směr
rotace nože (VAROVÁNÍ! Doleva
vlákno).

Instalace ochrany a trimru
hlavy

Nasaďte ochranný kryt (A)
odpovídající trimr
tento typ vyžínací hlavy.
Nasaďte ochranný kryt na držák
tyče a zajistěte je šroubem (D).

Umístěte hnací kotouč (B) na
výstupní hřídel.

Otáčejte hřídelí, dokud
jeden z otvorů v mechanice
disk se nevejde do otvoru v
skříň převodovky.

Vložte pojistný kolík (C) do
otvor pro uzamčení
výstupní hřídel.

Našroubujte hlavu strunového nože (H)
otočením proti směru hodinových ručiček
šipky.

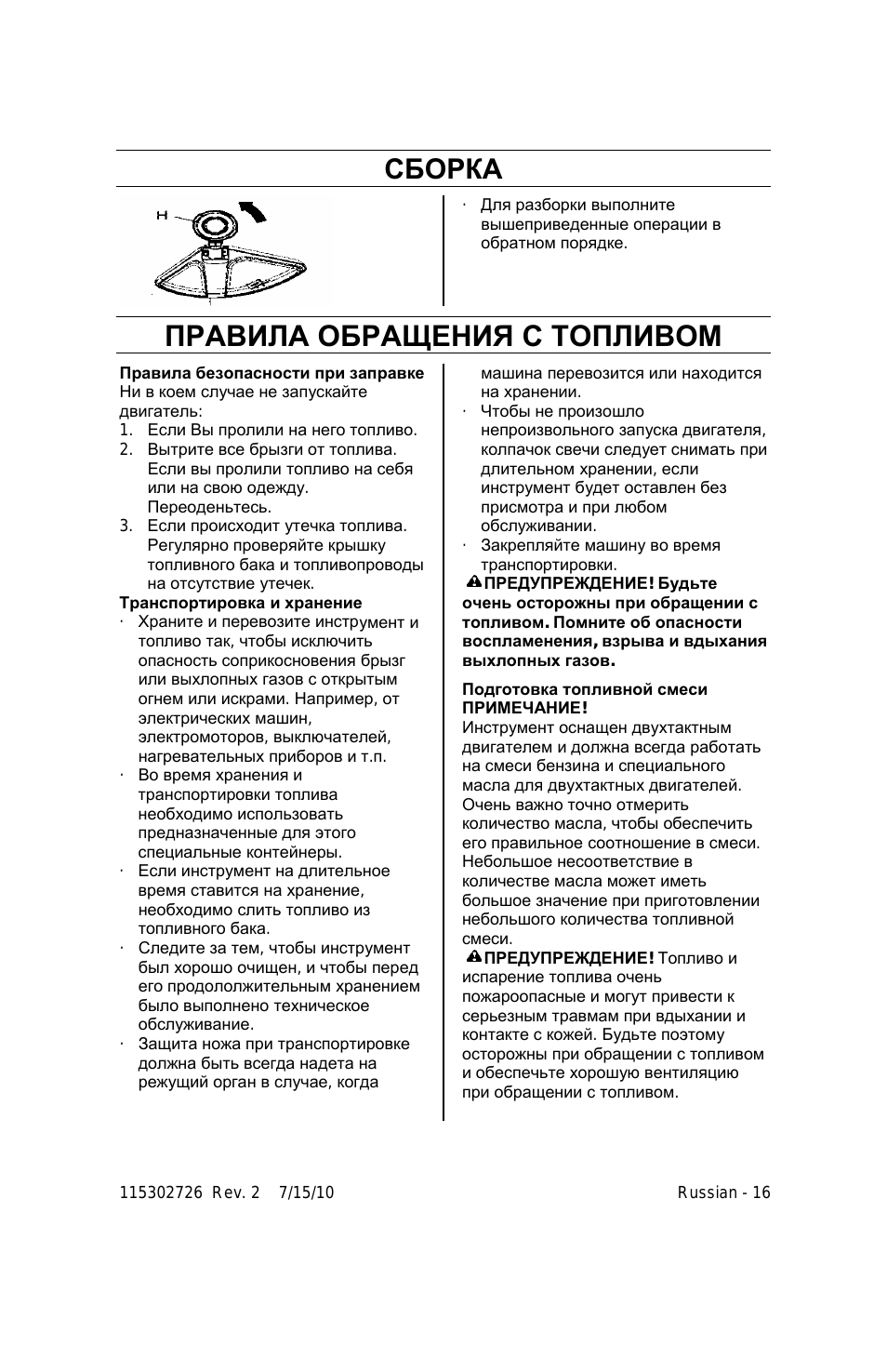

Pravidla pro manipulaci s palivem, montáž

115302726 Rev. 2 7. 15. 10 Ruština — 16

Pro demontáž postupujte takto:
výše uvedené operace v
v opačném pořadí.

PRAVIDLA PRO MANIPULaci S PALIVEM

Bezpečnostní pravidla při tankování paliva
Za žádných okolností neběhejte
motor:
1.

Pokud jste na něj rozlili palivo.

Otřete všechny stříkance paliva.
Pokud si na sebe rozlijete palivo
nebo na vašem oblečení.
Převlékněte se.

Pokud dojde k úniku paliva.
Pravidelně kontrolujte víko
palivová nádrž a palivové potrubí
pro absenci netěsností.

Přeprava a skladování
·

Skladujte a přepravujte své nářadí a
palivo takovým způsobem, aby se vyloučilo
nebezpečí postříkání
nebo výfukových plynů s otevřeným
ohněm nebo jiskrami. Například z
elektrické stroje,
elektromotory, spínače,
topná zařízení atd.

Během skladování a
přeprava paliva
nutné používat
určené k tomuto účelu
speciální nádoby.

Pokud je nástroj používán delší dobu
čas je uložen do úschovy,
je nutné vypustit palivo z
palivová nádrž.

Ujistěte se, že nástroj
byl dobře vyčištěn, a tak předtím
jeho dlouhodobé skladování
technické práce byly provedeny
servis.

Ochrana nože během přepravy
by se mělo nosit vždy
řezný orgán v případě, kdy

auto je přepravováno nebo se nachází
ve skladu.

Ať se stane cokoliv
neúmyslné nastartování motoru,
Krytka zapalovací svíčky by měla být odstraněna, když
dlouhodobé skladování, pokud
nástroj zůstane bez
dohledem a kdykoli
údržba.

Zajistěte stroj během
přeprava.

VAROVÁNÍ! Buďte opatrní!

při manipulaci buďte velmi opatrní
palivo. Pamatujte na nebezpečí
vznícení, výbuch a vdechnutí
výfukové plyny.

Příprava palivové směsi
POZNÁMKA!
Nástroj je vybaven dvoutaktním
motor a musí být neustále v chodu
na směs benzínu a speciálního
oleje pro dvoutaktní motory.
Je velmi důležité přesně měřit
množství oleje k zajištění
jeho správný poměr ve směsi.
Malý rozpor v
množství oleje, které může mít
velký význam při přípravě
malé množství paliva
směsi.

VAROVÁNÍ! Palivo a

odpařování paliva je velmi
jsou nebezpečné pro požár a mohou způsobit
vážné zranění vdechnutím a
kontaktu s kůží. Proto buďte
při manipulaci s palivem buďte opatrní
a zajistit dobré větrání
při manipulaci s palivem.

Pravidla pro manipulaci s palivem

115302726 Rev. 2 7. 15. 10 Ruština — 17

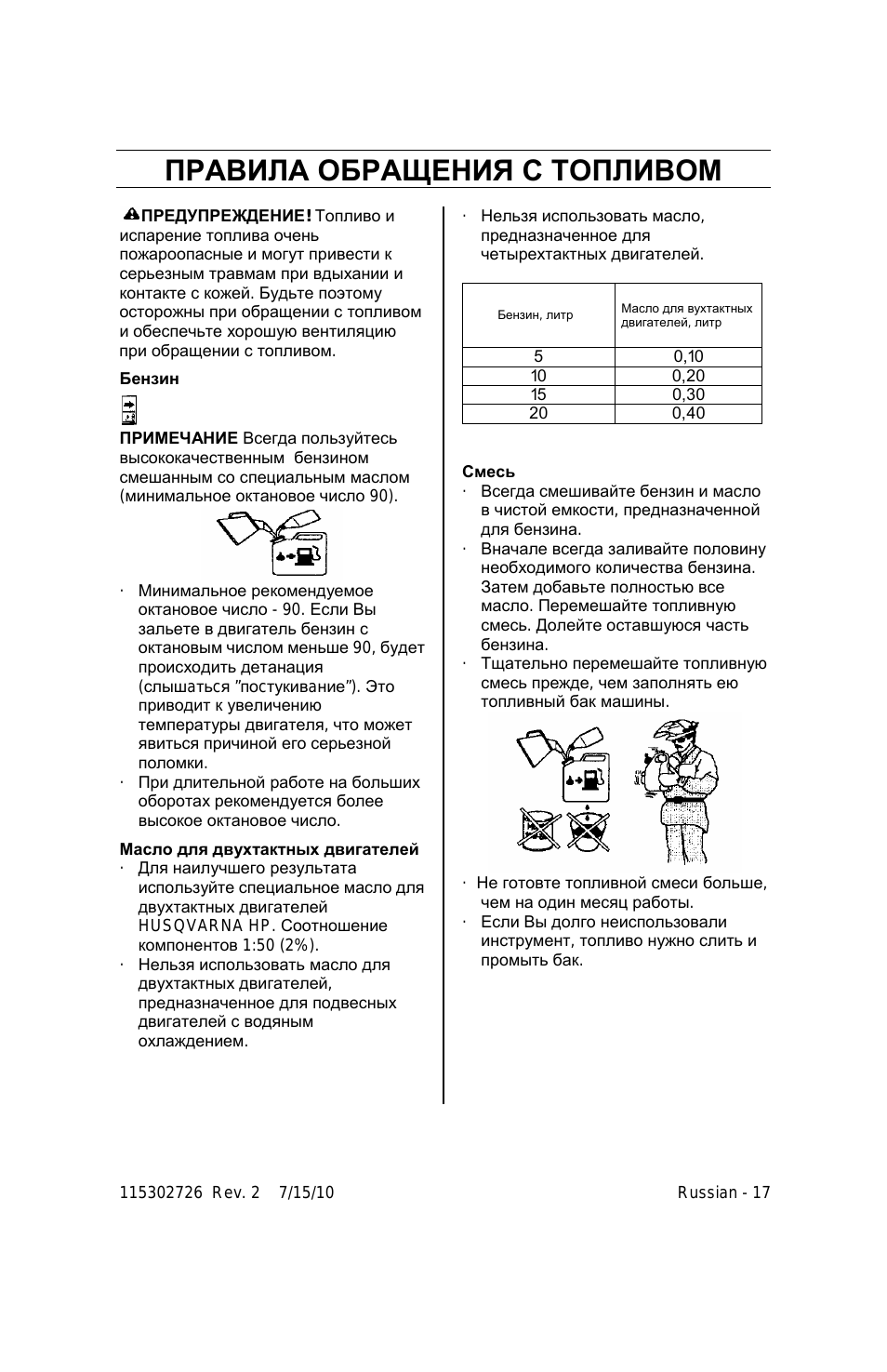

PRAVIDLA PRO MANIPULaci S PALIVEM

VAROVÁNÍ! Palivo a

odpařování paliva je velmi
jsou nebezpečné pro požár a mohou způsobit
vážné zranění vdechnutím a
kontaktu s kůží. Proto buďte
při manipulaci s palivem buďte opatrní
a zajistit dobré větrání
při manipulaci s palivem.

POZNÁMKA Vždy používejte
vysoce kvalitní benzín
smíchaný se speciálním olejem
(

minimální oktanové číslo 90).

Doporučené minimum
oktanové číslo – 90. Pokud vy
naplňte motor benzínem
oktanové číslo menší než 90 bude
dochází k detanizaci
(

slyšet „klepání“). Toto

vede ke zvýšení
teplota motoru, která může
být příčinou jeho vážného
poruchy.

Při dlouhodobé práci ve vysokých
Doporučuje se zvýšit otáčky
vysoké oktanové číslo.

Olej pro dvoudobé motory
·

Pro dosažení nejlepších výsledků
použijte speciální olej pro
dvoudobé motory
HUSQVARNA HP.

Nemůžete použít olej na
dvoutaktní motory,
určené k zavěšení
vodou chlazené motory
chlazení.

Nemůžeš použít olej,
určeno pro
čtyřtaktní motory.

Vždy míchejte benzín a olej
v čisté nádobě určené
na benzín.

Vždy naplňte nejdříve polovinu
potřebné množství benzínu.
Pak vše kompletně přidejte
olej. Zamíchejte palivo
směs. Přidejte zbytek směsi.
benzín.

Palivo důkladně promíchejte.
směs před naplněním
palivová nádrž vozu.

Nepřipravujte další palivovou směs,

než za jeden měsíc práce.

Pokud jste ho dlouho nepoužívali
nástroj, je třeba vypustit palivo a
propláchněte nádrž.

Olej pro dvoutaktní motory
motory, litr

Pravidla pro manipulaci s palivem

115302726 Rev. 2 7. 15. 10 Ruština — 18

PRAVIDLA PRO MANIPULaci S PALIVEM

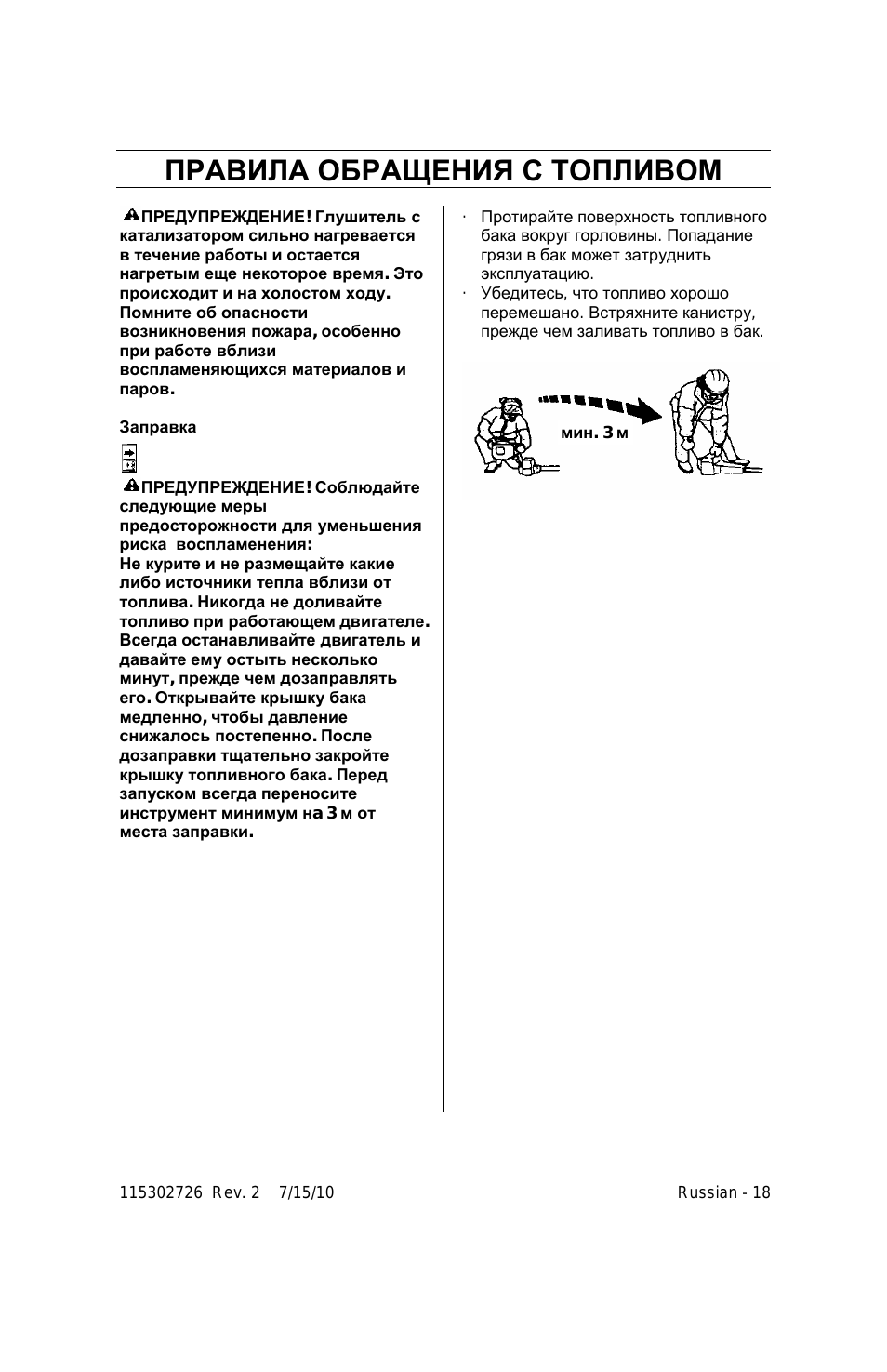

VAROVÁNÍ! Tlumič s

katalyzátor se velmi zahřívá
během práce a zůstává
nějakou dobu zahříváno. Toto
dochází i při volnoběžných otáčkách.
Buďte si vědomi nebezpečí
vznik požáru, zejména
při práci zblízka
hořlavých materiálů a
pára

VAROVÁNÍ! Dodržujte

následující opatření
opatření snížit
riziko požáru:
Nekuřte ani neumisťujte žádné
nebo zdrojů tepla v blízkosti
palivo. Nikdy nedoplňujte
palivo při běžícím motoru.
Vždy vypněte motor a
nechte to trochu vychladnout
minut před tankováním
Otevřete víko nádrže.
pomalu vyvíjet tlak
postupně klesala. Poté
Pečlivě uzavřete nádrž na palivo
víčko palivové nádrže. Před
Vždy přeneste spuštění
nástroj alespoň 3 m od
tankovací místa.

Otřete povrch paliva
nádrž kolem krku. Zasažen
nečistoty v nádrži mohou ztěžovat
vykořisťování.

Ujistěte se, že palivo je dobré
smíchané. Protřepejte nádobu,
před naplněním nádrže palivem.

Začněte a zastavte

115302726 Rev. 2 7. 15. 10 Ruština — 19

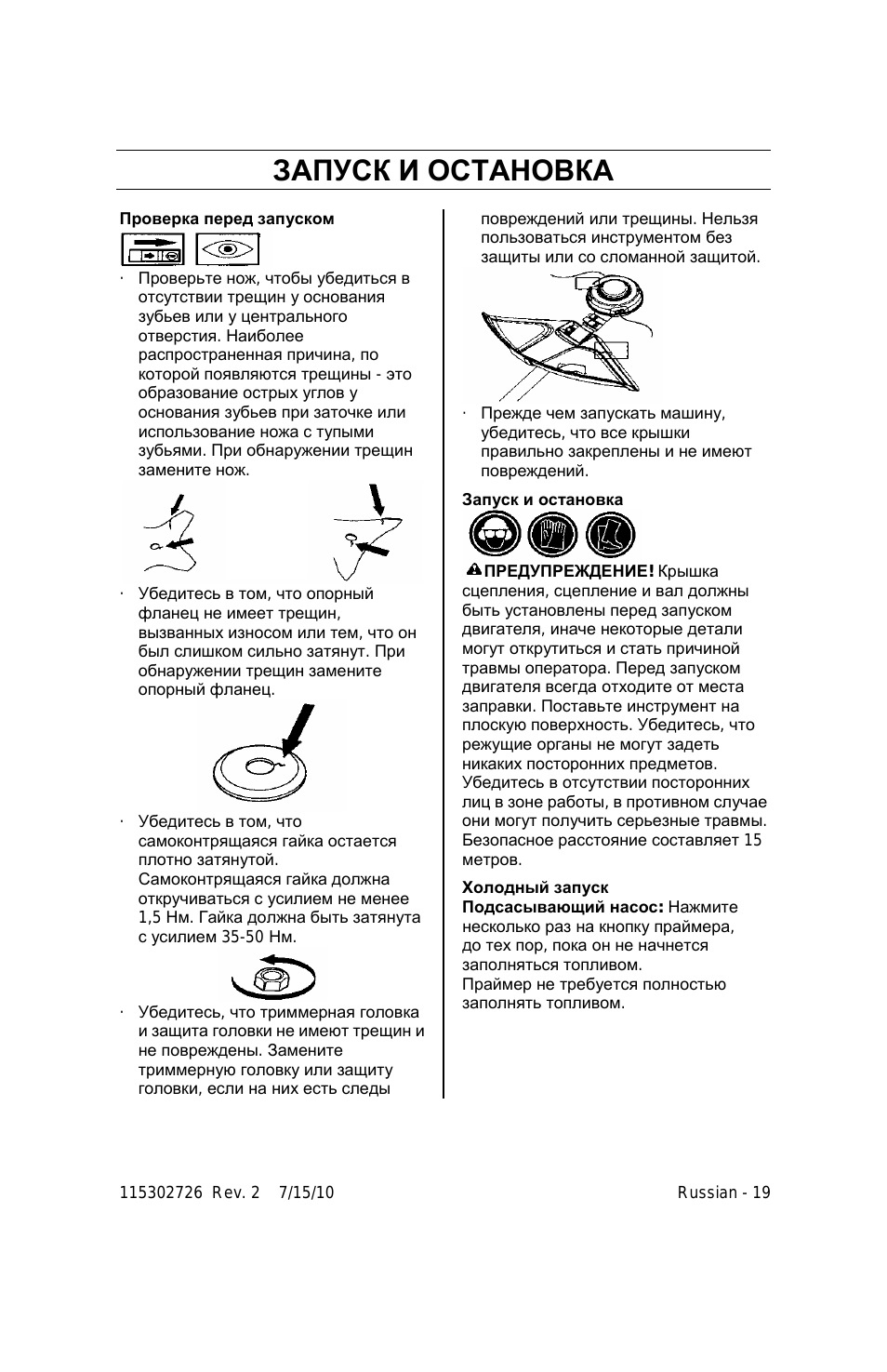

START A STOP

Zkontrolujte před spuštěním

Zkontrolujte nůž, abyste se ujistili
absence trhlin na základně
zuby nebo uprostřed

díry. Většina
běžný důvod, tím
které se objevují praskliny – to je
tvorba ostrých úhlů u
základny zubů během ostření nebo
použití nože s tupými hranami
zuby. Pokud se objeví praskliny
vyměňte nůž.

Ujistěte se, že podpora
příruba nemá žádné praskliny,
způsobené opotřebením nebo skutečností, že
byl příliš utažen. Když
Pokud se objeví praskliny, vyměňte je.
podpůrná příruba.

Ujistěte se
samojistná matice zůstává
pevně stažené.
Samojistná matice musí
odšroubujte silou alespoň
1,5

Nm. Matice musí být utažena.

se silou 35-50 Nm.

Ujistěte se, že vyžínací hlava
a ochrana hlavy nemá praskliny a
není poškozený. Vyměňte.
vyžínací hlava nebo kryt
hlavy, pokud jsou na nich stopy

poškození nebo praskliny. Je nemožné
používejte nástroj bez
ochranou nebo s poškozenou ochranou.

Před spuštěním stroje,
ujistěte se, že všechna víka
jsou řádně zajištěny a nemají
повреждений.

Začněte a zastavte

VAROVÁNÍ! víko

spojka, spojka a hřídel musí
být nainstalován před spuštěním
motor, jinak některé díly
můžou se uvolnit a stát se příčinou
zranění obsluhy. Před spuštěním
vždy se vzdálejte od místa, kde se nachází motor
doplňování paliva. Umístěte nářadí na
rovný povrch. Ujistěte se, že
řezné orgány se nemohou dotýkat
žádné cizí předměty.
Ujistěte se, že tam nejsou žádní cizí lidé
osoby v pracovní oblasti, jinak
Mohou být vážně zraněni.
Bezpečná vzdálenost je 15
m.

Studený start
Sací čerpadlo: Klepněte na tlačítko
několikrát stiskněte tlačítko zápalky,
dokud to nezačne
být naplněn palivem.
Základní nátěr není vůbec nutný
naplňte palivem.

Začněte a zastavte

115302726 Rev. 2 7. 15. 10 Ruština — 20

START A STOP

Vzduchová klapka: přeložit
modrá páčka sytiče
motor do zavřené polohy.

Spusťte
Levou rukou přitlačte motor k zemi
ruka (VAROVÁNÍ! Ne nohou!).
Zatáhněte za rukojeť pravou rukou
startér. NESTLAČUJTE páku
škrticí klapka. Pomalu vytáhněte
šňůru, dokud ji neucítíte
určitý odpor (to
znamená, že západka je zajištěna
startér), poté zatáhněte za rukojeť
startér je silnější.
Nikdy nenavíjejte kabel
startér po ruce.
Zatáhněte za rukojeť, dokud motor
Nenastartuje. Posuňte modrou páčku
tlumič vzduchu motoru v
poloha ½. Zatáhněte za rukojeť
startér, dokud se motor
bude fungovat. Posuňte modrou páčku
tlumič vzduchu motoru v
otevřená pozice.

POZNÁMKA: Pokud motor
zastaví se, vraťte modrou páku
tlumič vzduchu motoru v
zavřená poloha a vše opakujte
nejprve.
VAROVÁNÍ! Netahejte za šňůru
startér zcela zatlačte a neuvolňujte
startovací rukojeť, když je šňůra zcela navinutá
vytaženo. Mohlo by dojít k poškození
auto.

Startování teplého motoru
Když je motor zahřátý, přeřaďte
modrá páčka sytiče
motor do polohy ½. Zatáhněte pro
startovací rukojeť, dokud se motor
bude fungovat. Posuňte modrou páčku
tlumič vzduchu motoru v
otevřená pozice.

VAROVÁNÍ!
Nedotýkejte se odkrytých částí
tělesa na vyznačený povrch.
Pokud je víčko poškozené, obraťte se na
tělo způsobuje popáleniny kůže nebo
elektrický šok. Vždy
Používejte rukavice. Nikdy
použijte nástroj s
poškozená koncovka zapalovací svíčky.
