Uzemnění je důležitým prvkem ochrany domova a osob před úrazem elektrickým proudem. Systém funguje jako bezpečná cesta, kterou se přebytečné napětí dostává do země. Uzemněte všechny elektrospotřebiče – pračka, bojler, varná konvice

Foto: PV productions/Shutterstock

• Co je to
• Za co
• druhy
• Zařízení
• Soustava
• Jak udělat

Odborníci na tento materiál:

• Dmitrij Solovjev, Ředitel marketingu, TDM Electric;
• Timerjan Safin, Generální ředitel společnosti Standard Energy s.r.o.

Co je uzemnění

Uzemňovací systém je povinný pro všechny typy budov a prostor: obytné, komerční, průmyslové a veřejné. Přítomnost uzemňovacího obvodu je regulována legislativními akty a elektroinstalačním řádem.

(Foto: Giacomo Alessandroni/Wikipediia)

Uzemnění je ochranná funkce v energetických systémech, která poskytuje bezpečnou cestu pro rozptýlení nadbytečného proudu do země a zabraňuje vzniku nebezpečného napětí [1]. Pro tento účel mají všechny kabely od domácích spotřebičů a zásuvek speciální jádro. Prochází štítem a mimo dům je připojen k zemnící smyčce vykopané do země. Tato cesta odvádí elektrický náboj, který by mohl zranit osobu, poškodit zařízení nebo způsobit požár.

Uzemňovací systém je vyžadován pro všechny typy budov a prostor: obytné, komerční, průmyslové a veřejné. Přítomnost zemnící smyčky je upravena legislativními akty a PUE [2]. V bytových domech je zpočátku v soukromém domě přítomna uzemňovací smyčka, budete to muset udělat sami.

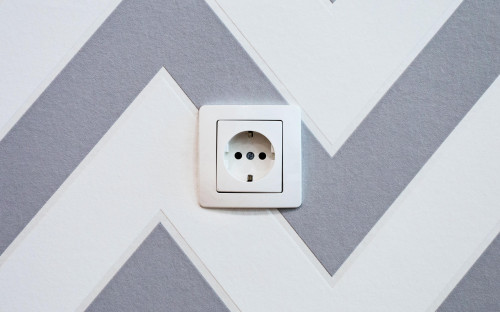

Chcete-li zkontrolovat, zda je váš elektrický systém uzemněn, zkontrolujte zásuvky ve vaší domácnosti. Pokud mají dva kovové držáky, pak je uzemněn. Zásuvka vypadá takto:

Pokud má zásuvka dva kovové držáky, je uzemněná.
(Foto: Neven Krčmarek/Unsplash)

Obdobným způsobem je zemnící kontakt zabudován do zástrčky elektrických spotřebičů (odpovídající žíla je již v kabelu spotřebiče). Vypadá jako malá ocelová nebo měděná destička umístěná mezi nebo nad zástrčkami. Takto vypadá uzemněná zástrčka elektrického spotřebiče:

Uzemňovací kontakt je také zabudován do zástrčky elektrických spotřebičů.
(Foto: www.ozon.ru)

Aby uzemňovací systém fungoval, jsou všechny jeho prvky zapojeny sériově od zařízení, přes zásuvku, k panelu a k obvodu. Za tímto účelem je v rozvodné skříni na DIN liště instalována sběrnice (deska s maticemi). K ní jsou připojeny uzemňovací vodiče – žluté se zelenými podélnými pruhy. Pro přehlednost je tato jednotka označena obecně uznávaným symbolem uzemnění [3]. Vypadá jako několik vodorovných pruhů na žlutém pozadí, zde je příklad:

Aby uzemňovací systém fungoval, jsou všechny jeho prvky zapojeny sériově od zařízení, přes zásuvku, k panelu a k obvodu.

(Foto: Zakhar Mar/Shutterstock)

Proč je potřeba uzemnění?

Pro bezpečnost je nutné uzemnění. Poskytuje alternativní cestu pro proud, pokud se něco pokazí v zapojení. Pokud se například uvolní nebo poškodí spojení vodičů, zemnící systém nasměruje proud do země dříve, než způsobí požár nebo zraní osobu.

Dmitrij Solovjev, Marketingový ředitel TDM Electric:

— Hlavním požadavkem pro obyvatele bytových domů bude sledování stavu uzemňovacích kontaktů (zrezivělé šrouby, spadlé dráty, uvolněné utažení kontaktů vedoucích proud, porušená izolace atd.).

U soukromých domů je situace komplikovaná skutečností, že majitelé musí sami vyrobit uzemňovací smyčku. Princip zůstává stejný, kromě toho, že mezi soukromým domem a rozvodnou se objeví mezilehlé spojení – sloup s měřičem a vstupním strojem.

První zemnící smyčka může být instalována pro vstupní panel (pokud se sousedovi přeruší vodiče, převezme extra impuls). Druhá je napojena na rozvodnou skříň v domě.

Teplé podlahy, plynový nebo elektrický kotel, sporák – to vše má svůj potenciál, který je nutné přivést do zemní smyčky. Každá budova na místě by měla mít jeden, pokud jsou zde elektrické spotřebiče pro malé technické místnosti, stačí kolík zakopaný v zemi nebo kovový pás.

Typy uzemnění

Uzemnění může být provozní nebo ochranné [4]. Rozdíl mezi nimi je role, kterou plní:

• pracovní: uzemnění bodů částí elektrické instalace pro její provoz. Například při přenosu proudu zemí v elektrickém vedení nebo železniční dopravě [5];
• ochranný: zvyšuje bezpečnost provozu elektrických sítí a specifických zařízení;
• Uzemnění ochrany před bleskem: zachycuje a vede blesky, čímž pomáhá předcházet poškození zařízení, požárům, zraněním a úmrtím.

Na základě umístění zemnících vodičů vzhledem k zařízení se dělí na vzdálené a obrysové. V prvním případě se nachází v určité vzdálenosti. Obrys – podél obrysu kolem uzemněného zařízení [5].

Zemnící vodiče se také dělí na [6]:

• přirozené: vzniká, když se vodivé prvky dostanou do kontaktu s konstrukcemi, které jsou v kontaktu se zemí. Patří mezi ně například železobetonové základy, pažnice studní, kovové trubky uložené v zemi, kolejnice jeřábových drah;
• umělá: jedná se o samostatnou konstrukci ve formě svislých nebo vodorovných kovových prvků, ponořených do země o 0,5–0,7 m. Můžete si ji vyrobit sami nebo si koupit hotovou sadu pro montáž.

Uzemňovací zařízení

Uzemňovací systémy jsou schémata, kterými jsou připojeny hlavní prvky, které vedou proud.
(Foto: Mykhbuh/Shutterstock)

Hlavní části v uzemňovacím zařízení [7]:

• uzemňovací elektroda – kovový obvod zakopaný v zemi poblíž domu;
• uzemňovací vodič – vodič, který spojuje elektrický systém s uzemňovací elektrodou;
• zemnící lišta – kovová tyč uvnitř hlavního elektrického rozvaděče, která slouží jako centrální bod pro uzemňovací připojení;
• uzemňovací svorka – zásuvka nebo bod na zařízení, ke kterému je připojen uzemňovací vodič.

Nejmenší rozměry zemnících vodičů a zemnících vodičů uložených v zemi [8]

Uzemňovací systémy

Uzemňovací systémy jsou schémata, kterými jsou připojeny hlavní prvky, které vedou proud.
(Foto: www.electro-master.ru)

Uzemňovací systémy jsou schémata, kterými jsou propojeny hlavní prvky odvádějící proud. Pro označení se používají písmena T, N, I, C a S (ze slov terre, neutre, isole, combined a separated). Název každého systému se skládá z kombinace dvou nebo tří písmen. První označuje způsob uzemnění zdroje energie, druhé spotřebitele, vysvětluje Dmitrij Solovjov. Podle něj existují uzemňovací systémy TN, TT a IT. TN se racionálně používá v občanské bytové výstavbě a další dva v průmyslu, dodává odborník.

TN uzemňovací systém

Jedná se o ochranný systém, který spojuje kovový kryt elektrického zařízení s pracovním neutrálním vodičem. Dělí se na TN-C, TN-S a TN-CS. Písmena S a C odrážejí strukturu nulového vodiče, který se dodává ve třech typech [9]:

Foto: GOST R 50571.2-94. Elektroinstalace budov

• TN-C: nula a zem jsou spojeny podél celé linky;
• TN-S: nulový (N) a ochranný (PE) vodič jsou oddělené;
• TN-CS: ze zdroje napájení jsou nulový a zemnící vodič sloučeny do jednoho vodiče, ale v přívodním rozvaděči domu jsou odděleny na vodiče N a PE [10].

Volba uzemňovacího systému závisí na provozních podmínkách.

Timerjan Safin, Generální ředitel Standard Energy LLC:

— Nejbezpečnější a doporučený systém uzemnění je TN-S. Poskytuje nejlepší ochranu, protože neutrální a ochranná vedení jsou vedena odděleně od transformátoru ke koncovému spotřebiteli. TN-CS se také používá a může být při správné instalaci bezpečný, zejména v domácnostech se stávajícím systémem TN-C.

TN-C je považováno za zastaralé a méně bezpečné, protože má kombinovaný nulový a ochranný vodič, což zvyšuje riziko úniku proudu a úrazu elektrickým proudem.

TT zemnící systém

Napájecí síť systému TT má bod přímo spojený se zemí a nechráněné vodivé části elektroinstalace jsou připojeny k zemnící elektrodě elektricky nezávislé na neutrální zemnící elektrodě napájecího zdroje [11].

IT uzemňovací systém

Napájecí síť IT systému nemá přímé spojení živých částí se zemí a nekryté vodivé části elektroinstalace jsou uzemněny [11].

Síťové (pracovní) a ochranné uzemnění [11]

Jak provést uzemnění

Princip uzemnění v bytovém domě a v soukromém domě se liší. V prvním případě nemusí majitelé sami, například v novostavbě, dělat nic. Elektroinstalaci zpravidla instalují kvalifikovaní dodavatelé ve fázi rekonstrukce bytu. V soukromém domě si tuto práci často bere na sebe majitel. Ve všech případech je však nejlepší svěřit instalaci elektrické sítě odborníkům.

Jak provést uzemnění v soukromém domě

Pro pozemek se dvěma domy by měl být vytvořen společný uzemňovací obvod, říká Timerjan Safin. První věcí, s níž je třeba podle odborníka začít, je výběr místa pro obvod. Nejoptimálnější umístění je centrální umístění mezi dvěma budovami. Dále je třeba se rozhodnout pro jeho tvar. Může se jednat o trojúhelníkový nebo modulární kolíkový uzemňovač (délka svislých elektrod je alespoň 1,5 m).

Pořadí práce při uspořádání uzemnění [5]:

1. Kopání příkopu. Jáma se vykopává podle tvaru terénu, například trojúhelníku. Její hloubka by měla být pod úrovní mrazu, nejlépe na severní straně;
2. Prohloubení kontury. Tyče se zatloukají kladivem nebo se používá speciální pneumatické rázové zařízení. Aby kov lépe pronikal do země, spodní hrana se zkrátí pod úhlem a naostře. Důležité: nedoporučuje se vytvářet otvory pro čepy, například pomocí vrtací soupravy. Tyč by měla být v maximálním kontaktu se zemí. Zatloukaná konstrukce by měla vyčnívat nad povrch země přibližně o 20 cm;
3. Instalace desek. Části obrysu vyčnívající nad terén jsou svařeny kovovým pásem, jednotlivé prvky jsou vyvedeny k domu. Všechny svary jsou očištěny a ošetřeny antikorozní ochranou;
4. Elektroinstalace. Z obvodu natáhněte zemnící vodiče do každého domu a připojte je k rozvaděčům. Můžete také natáhnout další desku z obvodu, která je připevněna k základně domu, a poté ji připojit k vodiči z domovního rozvaděče;
5. Zásyp zeminou a hutnění. Otvor se vyplní čistou zeminou, zhutní a zhutní.

Z obvodu natáhněte zemnící vodiče do každého domu a připojte je k rozvodným skříním. Můžete také natáhnout další desku z obvodu, která je připevněna ke spodní části domu, a poté ji připojit k vodiči z domovního rozvaděče.

Jak udělat uzemnění v bytě

Uzemnění v bytě přímo závisí na schématu a typu elektrického systému celého domu. Například ve starých řadových domech (budovy z doby Chruščova) tam nemusí být. V takových budovách byl použit jiný princip (nulování) a původní zapojení počítalo pouze se dvěma vodiči – fázovým a nulovým.

Pro provedení uzemnění v takovém bytě bude tedy nutná kompletní rekonstrukce elektrických sítí uvnitř obytného prostoru a také hledání řešení, jak systém uzemnit. Faktem je, že společný bytový panel umístěný na schodišti k tomu není určen (pokud se v domě od jeho výstavby nic nezměnilo).

V případě, že dům prošel rozsáhlou opravou s výměnou elektrických sítí a taková příležitost se naskytla, bude nutné práci koordinovat se správcovskou společností. Může ji provést odborník ze správcovské společnosti nebo pozvaný mistr s odpovídající kvalifikací. Ve společném majetku není možné nic dělat svépomocí, zejména pokud jde o elektřinu.

Pokud žádná z možností není vhodná, pak instalace proudového chrániče částečně vyřeší problém s nedostatkem uzemnění ve starém bytě. Lze jej instalovat pro celý byt nebo pro jednotlivé rozvody, například do kuchyně a koupelny [12].

Při přestěhování do nové budovy je algoritmus o něco jednodušší. Vývojáři zpravidla uzemňují. V každém případě však ve fázi sepisování kupní a prodejní smlouvy stojí za to zjistit, zda odpovídající kabel jde do bytu nebo zda jde pouze do společného panelu na podlaze. Pokud byl byt zakoupen s jemným povrchem, musíte se podívat na podmínky smlouvy, konkrétně na to, jaké elektrické práce se developer zavázal provést.

Pokyny krok za krokem pro vytvoření uzemnění na místě se dvěma obytnými budovami

Timerjan Safin:

1. Výběr místa a příprava

• Najděte oblast s vlhkou půdou, protože lépe vede elektrický proud. Vyhněte se suchým a písčitým oblastem.

2. Instalace uzemňovacího obvodu

• Do země zatlučte tři kovové tyče (dlouhé nejméně 2,5 m) a umístěte je do trojúhelníku ve vzdálenosti 2–3 m od sebe.
• Spojte tyče dohromady pomocí kovového pásku nebo drátu pomocí svařování nebo šroubování.

3. Zapojení

• Veďte zemnící vodič ze smyčky do každé budovy.
• Připojte zemnící vodič k hlavní zemnicí sběrnici v rozvodném panelu každé budovy.

4. Kontrola a měření

• Zkontrolujte odpor zemní smyčky, neměl by překročit 4 ohmy.
• K měření použijte megaohmmetr nebo jiné specializované zařízení.

Stručné teze

• Účel uzemnění:ochrana před úrazem elektrickým proudem a oheň odstraněním nebezpečného napětí v přízemní přes speciální obvod. Nutně podle PUE.
• Kontrola dostupnosti: v zásuvkách – dva kovové kontakty; nástrojové vidličky — kovová deska. Ve starších bytech může chybět.
• druh:
  • ochranný: bezpečnost osob a zařízení;
  • pracovní: pro provoz zařízení (elektrické vedení, kolejnice);
  • Ochrana před bleskem: odváděč bleskových výbojů.

  Zůstaňte v obraze s důležitými zprávami – sledujte telegramový kanál RBC Real Estate

  Každý den používáme zásuvky k připojení elektrických spotřebičů k 220 voltové síti pouhým zasunutím zástrčky do zásuvky. Přitom zásuvky jsou různé a v jednom bytě je potřeba použít až několik typů zásuvek.

  Zásuvkové prvky

  V každodenním životě jsou dnes všude instalovány zásuvky evropského standardu, které mají těsnou zástrčku a často i hluboké sedlo.



  Každá moderní zásuvka se skládá z: základny s upevňovacími prvky, částí vedoucích proud a předního panelu. K základně panelu jsou připevněny prvky vedoucí proud a přední kryt (panel). Základní materiál: plast nebo keramika.

  Bezpečnost při provozu zásuvky do značné míry závisí na těsnosti spojení mezi kontakty a zástrčkou. Do skupiny kontaktů musí být instalována pružinová konzola, která přitlačí zástrčku ke kontaktům. Bez držáku nebude kontakt těsný, zásuvka se začne přehřívat a jiskřit – to může způsobit požár.

  Keramické základny

  Lépe odolávají vysokým teplotám a jsou považovány za odolnější, i když vrtošivé z hlediska instalace. Vyžadují pro svou křehkost tu nejpečlivější instalaci, ale slibují, že vám budou se zájmem sloužit až do příští opravy. Keramická základna se při překročení zatížení zásuvky neroztaví, ale absorbuje prach a vlhkost, pokud byla poškozena během přepravy.

  Keramické nástěnné zásuvky se proto dnes používají hlavně pro vnější rozvody v dřevěných domech, protože tam je oheň obzvlášť nebezpečný. A otevřená instalace elektroinstalace je dnes v soukromé bytové výstavbě považována za nejbezpečnější.



  Polykarbonátové základny

  Moderní zásuvky s polykarbonátovými základnami jsou levnější, ale také nepodporují spalování, protože plast je zde speciální – polykarbonát s přísadami. Pokud vezmeme v úvahu základy mechanismů např. z řady Valena (Legrand), které jsou vyrobeny z polykarbonátu, pak samozhášejí při teplotě 850°C (30 sekund). Což je velmi důležité v oblastech s nebezpečím požáru. Aby vám zásuvka sloužila déle, je potřeba vybrat nejen její základnu, ale také vybrat průřez vodiče a jistič, který v budoucnu na této zásuvce vydrží celou zátěž. A také pevně utáhněte kontakty, aby nedošlo k roztavení nebo vznícení zásuvky.

  Pokud jde o části vedoucí proud, jsou obvykle vyrobeny z mosazi nebo bronzu. Mosaz je špatná pouze proto, že ve své nepocínované formě snadno oxiduje v podmínkách vysoké vlhkosti, zejména při kontaktu s hliníkem, a proto kontakty nejen ztrácejí své dřívější vodivé vlastnosti, ale také ztrácejí svou pružnost. Proto jsou mosazné kontakty vybaveny přídavnými pružnými podložkami.

  Je lepší, když jsou kontakty pocínované, mají matnou bílou barvu. Pocínované kontakty těsněji dosedají na kolíky zástrčky. Nejlepší ale je, že kontakty jsou bronzové, jsou odolné proti oxidaci a mají výbornou pružnost, dobře drží zástrčku na místě.

  Uzemňovací kontakty



  Velmi důležité jsou zemnící kolíky na výstupu. Existuje mnoho zařízení, která vyžadují uzemnění jak pro ochranu, tak pro efektivní provoz elektroniky. Výkonné domácí spotřebiče, včetně topných zařízení, zejména připojených na vodu, jako jsou ohřívače vody nebo pračky, musí být uzemněny. Takové zásuvky mají okamžitě viditelné výstupky na předním panelu a nelze je zaměnit se zásuvkami bez uzemnění.

  Elektronika s mikroobvody je citlivá na elektrostatiku, takže počítače, televize, různé kancelářské vybavení a multimediální zařízení jsou také uzemněny, aby se odstranil statický náboj, aby se předešlo selhání. To je důvod, proč potřebujete zásuvky s uzemňovacími kontakty. Pro připojení dalších zařízení slouží zásuvky bez zemnícího kontaktu. Obvykle mají mělčí hloubku přistání na vidlici.



  Připojovací terminály

  Svorky slouží k připojení vodičů do zásuvky. Svorky mohou být šroubovací nebo samonastavovací bez šroubů. Faktem je, že upevnění drátu šroubem postupně slábne v důsledku tekutosti kovu drátu v důsledku zahřívání spoje při zatížení. Proto je nutné pravidelně dotahovat šrouby v objímce.



  Samosvorné konektory automaticky utahují drát a po celou dobu jej drží pevně v místě kontaktu. Se samosvornými konektory nebudete muset po celou dobu životnosti zásuvky nic dotahovat. Například v zásuvkách s automatickými koncovkami Schneider Electric Unica NEW je drát sevřen automaticky pomocí pevné pružiny. Časem se takový spoj neuvolní, není třeba jej utahovat.

  Přední panel

  Pokud jde o přední panel vývodu, nejčastěji je vyroben z polykarbonátu s přísadami nepodporujícími hoření, ale existují vývody s kovovými, dřevěnými, dokonce i skleněnými panely. Náš obchod má obrovský výběr všech typů panelových materiálů.



  Na trhu je dnes mnoho provedení zásuvek s nejrůznějšími ozdobnými prvky, z nichž některé lze změnit podle vašeho vkusu bez demontáže zásuvky. Například řada výrobce „ERA“.

  Vestavné a povrchově montované zásuvky

  Známí výrobci závěsných armatur, kteří se osvědčili jako vysoká, stabilní kvalita a přijatelná cena:

  • Studie Schneider Electric
  • WERKEL
  • Legrand Quteo
  • Legrand Plexo

  Zásuvky jsou vestavěné a nad hlavou pro skryté a otevřené vedení. Pokud vedení vede uvnitř zdi, pak je vhodnější instalovat zásuvku do výklenku ve zdi, do zásuvkové krabice, je to bezpečné, taková instalace se nejčastěji používá v obytných prostorách.



  Přisazené zásuvky se instalují, když je kabeláž otevřená, to znamená, že jde shora přímo podél stěny. Taková řešení lze nalézt ve venkovských dřevěných domech, v zahradních domcích, ale i v nebytových prostorách, například ve skladech – zásuvka se jednoduše namontuje na stěnu zvenčí a není zapuštěna do sedáku jako např. vestavěný jeden.

  Hlavní věc, na kterou se musíte při výběru horních zásuvek, ať už jsou keramické nebo plastové, dívat, jsou kontakty upínacích svorek, které krimpují vodič. Pokud jsou nekvalitní, slabé nebo mají šrouby špatné závity, počítejte s katastrofou: kontakty se pomalu spálí a roztaví, a pokud jsou objímky namontované na dřevě, je to dvojnásob nebezpečné.

  Pro venkovní i vnitřní instalaci

  Běžná zásuvka pro vnitřní instalaci nemá na předním panelu žádné další prvky; Existují ale zásuvky pro venkovní instalaci. Zde má přední panel dodatečnou ochranu speciálním krytem, ​​který chrání vývod před cizími předměty, srážkami, nečistotami atd., když se nepoužívá.

  Například zásuvka pro zapnutí vysokotlaké myčky na zahradě může být právě taková – s víkem. Stupeň krytí pláště takové zásuvky je asi IP54.

  Záclony v dírách

  Pro spolehlivou ochranu uživatele před úrazem elektrickým proudem jsou zde zásuvky vybavené ochrannými závěsy. Otvory, do kterých jsou zasunuty kolíky zástrčky, mají speciální uzávěry, které otevřou kontakty zásuvky pouze tehdy, když jsou kolíky zástrčky zasunuty do zásuvky.



  Mechanismus otevírání závěsů může být různý, obvykle se otevírají směrem nahoru, když jsou zatlačeny vidličkou. Tyto závěsy jsou ochranou proti náhodnému kontaktu s cizími předměty pod napětím, aby děti nebyly zbytečně v pokušení strčit něco do otvoru.

  Zásuvky do vlhkých místností

  Zásuvky pro mokré prostory mají stupeň ochrany krytu vyšší než obvyklé IP22, například IP44 nebo IP54, jako ty s kryty pro venkovní instalaci. Údaje o stupni odolnosti zásuvky proti vlhkosti a prachu jsou uvedeny na obalu. Například v řadě prachových a vodotěsných zásuvek.



  Některé zásuvky mají vestavěnou ochranu proti úniku, to znamená, že jsou vybaveny vestavěným RCD na vnější straně takových zásuvek je tlačítko pro testování vestavěného RCD.

  Zásuvka s vestavěným časovačem

  Někdy je nutné nastavit časovač, aby se zařízení po chvíli vypnulo. Například proto, abyste nezapomněli vypnout sporák nebo žehlit. Jednoduše zapněte časovač na zásuvce a po uplynutí nastaveného času spínač 100 procent vypne zátěž připojenou k této zásuvce.



  Zásuvka v místnosti by měla nejen zapadnout do interiéru, ale také být bezpečná. Abyste předešli požáru, musíte zvolit zásuvky se spolehlivým mechanismem, který je přizpůsoben zátěži a odolný proti přehřátí.
