Montáž vlnitých plechů na střechu: pravidla, technologie, časté chyby – Blog Profmetall

Důležitost správné instalace vlnitých plechů na střechu je těžké přeceňovat. Instalace hraje rozhodující roli při vytváření spolehlivé a odolné střešní krytiny, která dokáže účinně odolávat nepříznivému počasí. Jak se vyhnout typickým chybám při instalaci střechy z vlnitých plechů?

Technologie instalace vlnitých plechů na střechu

Minimalizace rizik pro zdraví a život lidí je klíčovým faktorem. Chyby v překrývání vlnitých plechů na střeše, příliš utažené šrouby, špatně utěsněné spoje – a odolnost střechy vůči vlhkosti a poryvům větru je ohrožena.

Druhým důležitým bodem je bezpečnost majetku uvnitř areálu. Porušení těsnosti střechy znamená poškození zboží ve skladu, poškození vnitřní výzdoby areálu a dokonce i zastavení výroby, pokud se jedná o výrobní dílnu.

Pravidla pro instalaci vlnitých plechů na střechu podle SP

Pravidla pro instalaci vlnitých plechů na střechu upravuje SP 71.13330.2017 „Izolace a povrchové úpravy. Aktualizovaná verze SNiP 3.04.01-87“. Oddíl 5.9 téhož dokumentu popisuje požadavky na vlnité plechy a povrchovou úpravu a přejímku prací, obecné pokyny pro střešní práce naleznete v oddíle 7 metodických doporučení pro stavebnictví MDS 12-33.2007.

Technologie správné instalace vlnitých plechů na střechu

Pojďme si znovu projít hlavní fáze instalace střechy z vlnitých plechů, jak plechy připevnit ke střeše a k sobě navzájem.

Výběr profilu střešní krytiny

Jednou z nejčastějších chyb, obvykle způsobených snahou ušetřit peníze, je výběr nesprávného vlnitého plechu pro konkrétní střechu. Podrobná analýza této problematiky přesahuje rámec článku, proto si pouze stručně uvedeme důležité body.

Optimální tloušťka profilovaného plechu je od 0,5 do 1,0 mm. Volba konkrétní hodnoty závisí na regionálním zatížení větrem a sněhem a také na úhlu sklonu střechy.

• V průměru je pro soukromou výstavbu dostatečná nosnost plechu o tloušťce 0,5-0,6 mm.
• Pro průmyslové budovy je optimální tloušťka 0,7-1,0 mm.

Samotný profil má neméně velký vliv na únosnost střechy. Jak výška profilu, tak i přítomnost dalších výztužných žeber přímo ovlivňují schopnost střechy odolávat zatížení sněhem a poryvy větru.

• Pro střešní krytinu je doporučená výška profilu nejméně 20 mm, pokud je však sklon střechy velký, je přípustné použít i profilovaný plech C18.
• Pro střechy s malým úhlem sklonu nebo ploché střechy se však vlnité plechy s indexem „C“ nehodí, je potřeba nosný profil s indexem „H“ a velkou výškou profilu. Podle SP 17.13330.2017 je doporučený minimální sklon střechy z vlnitých plechů 12 stupňů.

Příprava střechy a materiálů

Ještě před zahájením instalace byste si měli připravit vše potřebné k zajištění splnění standardních požadavků na instalaci povrchové úpravy střechy:

• Na střešní krytiny musí být položena parozábranná fólie;
• Před instalací vlnitého plechu na střechu se také instalují další prvky, které zajišťují odvod kondenzátu;
• Instalují se kontralatě a latě, na které se později připevní profilované střešní plechy. Průřez latí při instalaci střech z profilovaných plechů by měl být 32×100 mm. Doporučená rozteč latí závisí na úhlu sklonu a je uvedena v tabulce níže.

Úhel sklonu	Doporučená rozteč laťování, mm
	300
18 ° -35 °	450
> 35 °	600

Je však třeba poznamenat, že při instalaci střechy z vlnitých plechů s profilem НС35, НС44, Н60, Н75 je rozteč latování specifikována projektem a může být větší než hodnoty uvedené v tabulce.

Před zahájením práce by měly být vlnité plechy vyloženy z přepravního zařízení pomocí zvedacího zařízení. Vykládku by měly provádět alespoň dvě osoby, aby se zabránilo deformaci plechů nebo poškození ochranné vrstvy. Doporučuje se také zvedat vlnitý plech na střechu pomocí zvedacího zařízení. Je povoleno zvedat plechy po trámech instalovaných na zemi.

Jak správně položit vlnité střešní desky na střechu

Montáž a upevnění vlnitých plechů na střechu začíná od spodní části sklonu, ať už z levé nebo pravé strany střechy, postupně směrem nahoru. Je důležité umístit první plech co nejrovnoměrněji, protože další umístění vlnitých plechů je založeno na prvním. Mírná odchylka prvního plechu od přesně rovné polohy povede k posunu střešní krytiny o desítky centimetrů, jak se bude přibližovat k hřebeni. Montáž vlnitých plechů by měla začít od konce budovy.

Dalším důležitým bodem je rozdíl mezi krycí a zakrytou stranou vlnitého plechu. Během instalace se krycí strana následujícího plechu pokládá na zakrytou stranu předchozího. Tím je zajištěno těsné uchycení vlnitých plechů. Rozdíl mezi stranami je znázorněn na obrázku:

Upozornění: při instalaci střechy z vlnitých plechů se první plech instaluje krycí stranou směrem ke konci střechy.

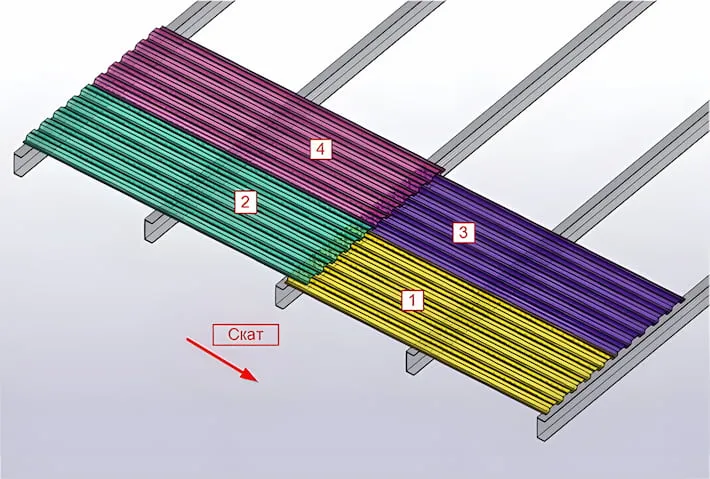

Pořadí instalace vlnitých plechů pro správné spojení čtyř plechů je znázorněno na obrázku níže.

Uchycení k opláštění

Profilované plechy se upevňují k laťování speciálními střešními šrouby 4,8×29 nebo 4,8×35 mm dle GOST 11473 s neoprenovou těsnicí podložkou a natřeny barvou profilovaného plechu. Šrouby se zašroubují do spodní vlnité lišty přesně kolmo k povrchu profilovaného plechu, dokud se těsnicí podložka mírně nestlačí.

Doporučuje se upevňovat přes vlnu a umisťovat šrouby střídavě vzhledem k předchozí vlně; tím se zajistí rovnoměrnější rozložení zatížení na vlnitý plech.

Okraj vlnitého plechu přiléhající k římse by měl být přišroubován k oplechování v každém spodním vlnitém profilu, a nikoli v každém druhém, protože právě tento okraj přenáší zatížení větrem jako první. Koncový okraj plechu by měl být upevněn ke každé desce oplechování.

Překrytí profilovaných plechů

Montáž vlnitých plechů na střechu s přesahem je nezbytná pro zajištění těsnosti konstrukce. Správné přesahy střešních plechů zabraňují pronikání vody do střešní krytiny.

Podélné překrytí (podél sklonu střechy) je jeden hřeben – krycí zvlnění jednoho plechu je umístěno na krytém zvlnění druhého. Příčné překrytí se volí v závislosti na sklonu střechy z vlnitého plechu: čím větší je, tím menší lze překrytí provést.

Sklon střechy	Příčný překrytí, mm
	300 mm
15-30 °	200 mm
> 30 °	150 mm

Upevnění profilovaných plechů k sobě

Pro kvalitní spojení vlnitých plechů na podélném překrytí se tyto spojují samořeznými šrouby podél horního hřebene překrytí. Použijte samořezné šrouby 5,5×19 mm. Rozteč mezi samořeznými šrouby by neměla překročit 500 mm.

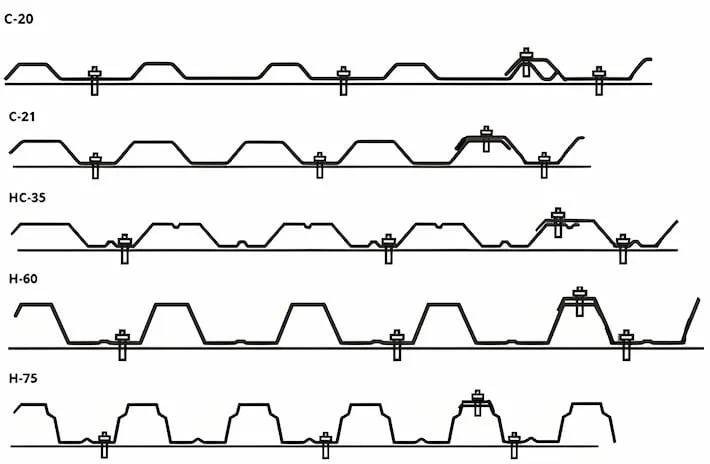

Schéma upevnění vlnitých plechů samořeznými šrouby k laťování a k sobě navzájem.

Instalace přídavných prvků

Úkolem doplňkových prvků je zajistit konečnou hydroizolaci prostoru pod střechou. Tato fáze zahrnuje instalaci úžlabí, stříšek, hřebene na střeše, jakož i prvků pro obtok větracích trubek, antén a vikýřů. Správná instalace doplňkových prvků ve skutečnosti vytváří cestu pro proudění vody podél střechy.

Vnitřní úžlabí se tedy instalují před upevněním vlnitého plechu a vnější přístřešky po něm, již nahoře. Na vnitřních a vnějších svahových přerušeních se instalují opěrné lišty a římsové prvky. Po instalaci hlavního střešního plechu se také montují obtokové trubky a spoje se stěnou.

Nejčastější chyby při instalaci střechy z vlnitých plechů

Nerovnoměrné laťování

Pokud je rovina laťování porušena, instalace vlnitých plechů se výrazně zkomplikuje. Může dojít k nesouladům v příčných a podélných spojích plechů, deformaci plechů „o šroub“ a zvrásnění. Tyto deformace následně vytvářejí dodatečné zatížení upevnění plechů k laťování. Postupem času se uvolňují a střecha ztrácí svou těsnost.

Maximální odchylka laťovací desky od roviny by neměla být větší než 5 mm v každém směru.

Rozteč laťování je příliš velká

Zvětšení sklonu laťování nad povolenou hodnotu není jen chyba, ale vážné porušení. Pevnost takové střechy bude výrazně nižší. Se zvýšením zatížení větrem se vlnitý plech může z laťování dokonce úplně oddělit.

Rozteč latování by u většiny typů vlnitých střešních plechů neměla být menší než 600 mm. A v místech, kde jsou připevněny úžlabí, je nutné souvislé latování.

Špatný výběr šroubů

Montáž střešní krytiny z vlnitých plechů se provádí dle SP striktně specializovanými pozinkovanými šrouby, s vrtákem nebo bez něj, ale nutně s těsnicím kroužkem. Šrouby nízké kvality nebo ty, které nejsou schváleny pro použití při montáži střechy, způsobují uvolnění upevňovacích prvků plechů, korozi, vlhkost a hnilobu nosných dřevěných konstrukcí.

Příliš dlouhé samořezné šrouby jsou také chybou. Takový samořezný šroub může poškodit obrys parozábrany pod latěním a tím vytvořit podmínky pro pronikání vlhkosti do místnosti.

Nesprávně utažené šrouby

Velmi častá chyba! Faktem je, že šrouby by měly být zašroubovány přesně kolmo k vlnitému plechu. Zašroubování i pod mírným úhlem znamená, že jedna strana těsnění bude k povrchu plechu přilnout slabší než opačná, což zpochybňuje těsnost upevňovacího bodu.

V tomto případě by měl být utahovací moment šroubu takový, aby zajistil těsné usazení těsnicího kroužku s mírným stlačením, ale bez zploštění. Příliš těsné usazení těsnění k vlnitému plechu povede k rychlému opotřebení těsnění a v důsledku toho k uvolnění upevnění. Naopak: nedostatečné stlačení nezajišťuje úplnou hydroizolaci upevňovacího bodu.

Použití brusky k řezání vlnitých plechů

Geometrie sklonů střechy, a to i sedlové střechy, se může lišit od obdélníkového tvaru. Proto bude nutné desky vlnité lepenky ořezat. Pro urychlení procesu někteří řemeslníci používají brusku s brusným kotoučem, tzv. „bulharskou“. To je naprosto zakázáno! Rotace brusného kotouče zahřívá vlnitou lepenku, spaluje polymerní povlak a zinkování, čímž vytváří všechny podmínky pro vznik zdroje koroze v místě řezu.

Pro řezání a ořezávání vlnitých plechů je správné použít kovové nůžky, speciální vrtací nástavec nebo elektrické prostřihovače.

Instalace nového šroubu místo odstraněného

Další častou chybou je opětovné zašroubování šroubu. Špatně zašroubovaný šroub se vyšroubuje a do již vyříznutého otvoru se zašroubuje jiný podobný šroub. To je chyba. Nový šroub by měl mít větší průměr než ten vyšroubovaný.

Nesebrané nečistoty a hobliny

Po dokončení instalačních prací je nutné odstranit všechny vzniklé třísky. Na střeše nelze nechat třísky, snižuje to odolnost profilovaného plechu proti korozi a okamžitě vede ke vzniku korozních ložisek na střeše.

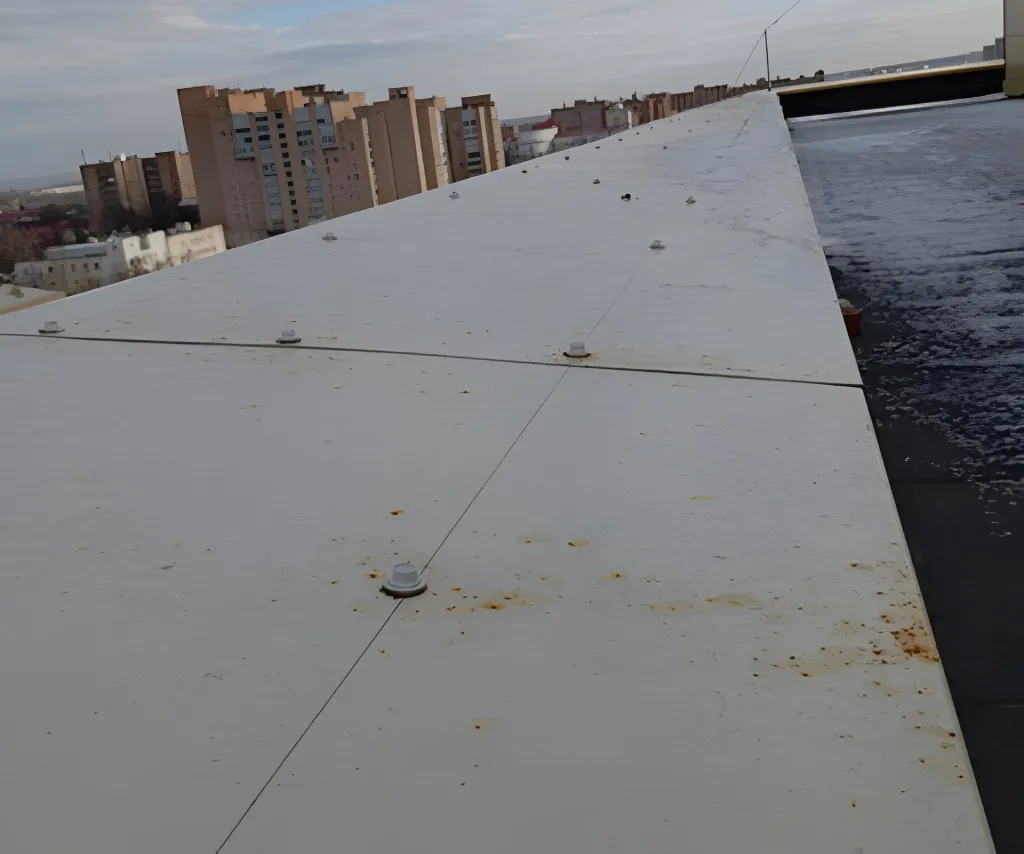

Důsledky nesbíraných hoblin.

Závěr

Shrňme to stručně.

• Vlnitý plech střešního systému by měl být instalován zdola nahoru podél sklonu střechy, počínaje od konce budovy. Nezačínejte pokládat od středu.
• Vlnitý plech na koncích upevněte samořeznými šrouby do každého zvlnění. Vlnitý plech připevněte k mezilehlým vaznicím skrz vlnu.
• Příčný spoj profilovaných plechů závisí na výšce profilu a tloušťce profilovaného plechu, přičemž překrytí musí být alespoň 150 mm.
• Není dovoleno znovu namontovat šroub místo odstraněného. Pokud je třeba spojovací prvek vyměnit, použijte šroub většího průměru.
• Profilované plechy je možné instalovat od libovolného okraje střechy. Pokud je v projektové dokumentaci uveden směr instalace, je nutné dodržet tento směr.
• V případě sedlové střechy je povoleno provádět instalaci současně na dvou svazích paralelně.
• Samořezné šrouby by měly být zašroubovány přesně kolmo k povrchu vlnitého plechu. Používejte omezovače otáček nástroje, které jsou jimi vybaveny. Optimální počet otáček závisí na výrobci samořezného šroubu a je stanoven v příslušné technické dokumentaci výrobce.
• Při instalaci šitých samořezných šroubů do podélného spoje vlnitých plechů není dovoleno stát s nohama na šité vlnité trubce.
• Po dokončení instalačních prací je nutné odstranit všechny vzniklé třísky.

Instalace vlnitých plechů na střechu dle SNiP a GOST není přehnaný formalismus. Je to starost o lidi, jejich zdraví, život a majetek. Přestože SNiP pro střešní krytiny z vlnitých plechů dnes nahradil jiný dokument – SP 71.13330.2017, důležitost správné instalace vlnitých plechů na střechu se ani v nejmenším nezmenšila.

Jednou z nejdůležitějších součástí vytvoření spolehlivé a odolné střechy je nejen kvalita profilované oceli, ale také správná instalace vlnitého plechu na střechu budovy.

Je velmi důležité vzít v úvahu nuance instalace, protože jejich nedodržení může vést k netěsnostem nebo dokonce k předčasnému opotřebení střechy. Proto je při pokládce vlnité lepenky nutné vzít v úvahu řadu přání, aby byla zajištěna maximální spolehlivost a trvanlivost střechy.

Jak souvisí úhel střechy a způsob instalace?

Při pokládce vlnité lepenky na střechu je nutné vzít v úvahu její úhel sklonu. Profilované plechy se obvykle používají na střechách s úhlem sklonu nejméně 12 stupňů. Pokud však použijete zesílené krokve, průběžné opláštění a dodatečné utěsnění spár, lze vlnitý plech pokládat i na střechy s minimálním sklonem. Je také důležité vzít v úvahu velikost podélného a příčného přesahu vlnitých plechů, která závisí na úrovni sklonu střechy. Čím větší je úhel sklonu, tím menší by mělo být překrytí plechů. Při pokládce na střechy s nízkým sklonem je naopak nutné zvýšit přesah, aby byla zajištěna spolehlivost střešní krytiny.

Při pokládce vlnité lepenky na střechu se sklonem menším než 12° je nutné dodatečně utěsnit spáry, aby se zabránilo vnikání vlhkosti při silných deštích. Ideální je k tomu střešní tmel a butylkaučuková páska. Tyto materiály pomohou eliminovat možnost zatékání střechy a zajistí její odolnost.

Proces pokládání vlnitých plechů

1 – Izolace a opláštění

Proces instalace vlnité lepenky na střechu se skládá z několika fází, počínaje vytvořením laťování a pokládkou hydroizolace.

Laťování, které je rámem pro vlnité plechy, musí být vyrobeno kvalitně, aby plechy ležely rovnoměrně a těsně. K ochraně před zatékáním a kondenzací se používá pára a hydroizolace, která se položí pod opláštění na krokve a zajistí se stavební sešívačkou.

Při pokládce izolace je nutné dbát na vyrolování fólie po celé šířce střechy, počítat s přesahem horní řady na podkladovou a udržovat mírnou vůli fólie mezi krokvemi tak, aby izolace se neroztrhne při náhlých změnách teploty. Po položení izolace se na krokve instalují kontralatě, které vytvářejí mezeru mezi fólií a vlnitým plechem pro odvětrávání prostoru a zabraňují vzniku plísní, plísní a kondenzace. Poté se na kontralatě montují obkladové desky, které mohou být plné nebo stupňovité v závislosti na sklonu střechy. Na konci procesu se položí vlnité plechy. Instalace izolace a kontralatí je volitelným krokem pro nevytápěné místnosti a venkovní verandy.

Tabulka s doporučenými parametry laťování v závislosti na sklonu střechy a tloušťce profilovaného plechu.

2 — Montáž nástavců a navíjecích desek

Před instalací profilovaných plechů musíte nejprve zajistit několik dalších prvků. Jedním z hlavních je koncovka nebo větrná deska, která chrání před větrem a vlhkostí pod střechou od konce. Horní okraj desky by měl vyčnívat za okraj opláštění o 30-50 mm.

Na spodní hranu sklonu střechy je osazen římsový pás, na který bude osazen vpust. Prkno se položí na spodní desku opláštění a zajistí hřebíky nebo samořeznými šrouby. Pokud má geometrie střechy zlomy nebo vnitřní rohy v důsledku spojení dvou svahů, jsou na těchto místech instalovány údolí – kovové pásy. Pro posílení opláštění v údolí jsou instalovány další desky. Poté jsou na obou stranách údolí namontovány dva pásy. Těsně pod okapovou linií se řežou úžlabní pásy a poté se provádí lemování.

Listy vlnitých plechů jsou řezány tak, aby jejich konce nedosahovaly osy údolí o 60-100 mm na každé straně. Desky se instalují společně s úžlabním pásem, přičemž se udržuje vzdálenost od bodu připevnění ke středové linii.

Pokud existují dekorativní úžlabní prvky, měly by být instalovány zdola nahoru s přesahem 100 mm, aby byla zajištěna dodatečná ochrana pro šikmé řezy vlnitého plechu.

3 — Montáž vlnitých plechů

Při pokládání profilovaných plechů na střechu je třeba vzít v úvahu jeho typ:

• jednosměrné a dvojité šikmé střechy lze zakrýt jak zprava doleva, tak zleva doprava, montáž může začít z jakéhokoli konce;
• U valbových střech se vlnité plechy pokládají od podélné středové osy každé valby.

Před zahájením práce musíte natáhnout šňůru nebo lano podél římsy. To vám umožní lepší navigaci a horizontální zarovnání listů.

Existuje několik způsobů, jak položit vlnité plechy:

• Metoda tří bloků – nejprve se položí dva listy první řady (1 a 2), poté se vyrovnají podél šňůry a dočasně fixují. Dále je instalován první list druhé řady, všechny listy jsou znovu zarovnány a nakonec upevněny. Následná instalace se provádí šachovnicově – listy se střídají v první a druhé řadě (4 a 5).
• Čtyřbloková metoda – instalace se provádí ve formě velkého obdélníku. Nejprve se položí první list první řady (1), poté první list druhé řady (2), načež se položí druhý list první řady (3) a druhý list druhé řady (4) jsou položeny. Všechny listy jsou dočasně připevněny k opláštění v centrálním bodě, poté zarovnány s celým blokem a nakonec upevněny. Následující bloky se pokládají podle stejného vzoru.
• Řádková metoda – nejprve je instalována spodní řada podél celé střechy, poté druhá, třetí a tak dále. Každý následující list je překryt vlnovým přesahem na předchozí nebo pod něj podsunut.

Aby listy ležely co nejrovnější, musí být nařezány na požadovanou velikost. Je přijatelné použít pilu na železo nebo nůžky na kov, elektrické nářadí – děrovací nůžky, vrtačku s ocelovým nástavcem bobrovka, řezačku s kotoučem na kov a přímočarou pilu. Nedoporučuje se používat brusku s brusným kotoučem, protože to může poškodit polymerovou vrstvu vlnitého plechu.

4 — Instalace konečných doplňků

Po instalaci vlnitých plechů nezapomeňte v případě potřeby nainstalovat další prvky. Ty mohou zahrnovat hřeben, větrnou lištu, sněhové zábrany a další díly.

Hřeben nebo hřebenový pás je prvek, který skrývá spojení plechů umístěných na různých svazích a chrání je před větrem a srážkami. Instaluje se na speciální těsnicí těsnění, které se navzájem překrývají.

Zavětrovací pás (nebo ukončovací pás) je nezbytný pro estetický design střechy a pro ochranu okrajů vlnitého plechu před větrem a srážkami.

Sněhové zábrany slouží k zamezení pádu sněhu ze střechy. Instalují se ve vzdálenosti 30-40 cm od okraje střechy.

Je důležité instalovat všechny tyto prvky, aby byla zajištěna pevná a odolná střešní konstrukce.

Upevnění vlnité oceli, čím ji upevnit?

K upevnění plechů z kovových dlaždic musíte použít samořezné šrouby a běžný šroubovák. Pro zajištění spolehlivosti a trvanlivosti připojení je důležité dodržet několik podmínek.

• První podmínkou je, že při připevňování listů k sobě je nutné instalovat upevňovací prvky každých 50 cm v horní vlně. Aby se zabránilo vzniku mezer, je nutné krycí plech přitlačit ke spodnímu a zajistit jej samořezným šroubem 5,5 × 19 mm. Je důležité zabránit vniknutí šroubu do opláštění desky.

• Druhou podmínkou je, že při připevňování plechů k opláštění musí být upevňovací prvky instalovány ve spodní vlně v místě, kde přiléhá k základně. Krok pro horizontální instalaci upevňovacích prvků je přes jednu vlnu, vertikálně – v každé řadě opláštění. Je vhodné umístit upevňovací prvek do středu vlny, pokud má plech kapilární drážku, musí být samořezný šroub odsazen od ní.

• Třetí podmínkou je, že při připevňování plechů na římsu je nutné je přetáhnout za okraj římsy o 30-50 mm. Spojovací prvky by měly být instalovány v každé vlně pomocí více šroubů než při spojování listů k sobě nebo k opláštění.

Dodržení těchto jednoduchých podmínek zajistí spolehlivé a trvanlivé upevnění kovových dlaždic.

Pro dosažení symetrického a estetického vzhledu střechy se doporučuje zašroubovat podél natažené šňůry samořezné šrouby. To pomůže vytvořit hladké a čisté linie pro připevnění materiálu a zajistí vyšší kvalitu instalace. Toto doporučení je třeba vzít v úvahu pro dosažení optimálních výsledků.

Jedním z důležitých faktorů při montáži samořezných šroubů je síla šroubování. Na jedné straně je nutné se vyvarovat příliš volnému utahování, aby se předešlo případným netěsnostem. Na druhou stranu gumové těsnění neskřípněte. Při zohlednění těchto bodů můžete zaručit spolehlivou a bezpečnou instalaci samořezných šroubů.
