Jak snížit tlak v topném systému?

Dnes jsem chtěl přidat vodu do horkovodního systému plynového kotle Arderia 2.16 podle pokynů, ale nevyšlo to – je to stále stejné, jako bylo na jednotce.

Na jednom fóru napsali, že „tlak studené vody přiváděné do kotle je nižší než tlak topné vody v topném systému“.

Jak snížit tlak v topném systému?

komentovat
K oblíbeným
Kim Čong-un [727 tis.]
Před 7 lety

A topné systémy jsou různé a důvody stejného přetlaku a metody pro snížení tlaku mohou být různé.

To znamená, že na začátku je třeba rozhodnout, proč tlak roste (důvod).

Pokud se jedná o uzavřený topný systém, možná je vaše oběhové čerpadlo příliš výkonné, nainstalujte méně výkonné, tlak bude normální.

Mohou se vyskytnout problémy v expanzní nádrži, například selhala membrána nebo objem expanzní nádrže není velký nebo došlo k chybám ve výpočtech při instalaci topného systému.

Příčinou přetlaku může být i přítomnost vzduchu v okruhu topného systému.

Mayevského kohoutky mohly selhat (pokud ano, pak je třeba je úplně vyměnit), pokud ne, otevřete je a vypusťte vzduch,

tlak se vrátí do normálu.

Problémy s odličovacím kohoutkem, řešení stejné, kohoutek vyměněn za nový a tlak se vrátí do normálu.

Problémy s automatizací kotle, poškozený výměník tepla atd.

To je obecně, ale jsou tam jednotlivé momenty (je třeba se podívat na místo), najdete důvod, proč tlak roste, budete ho moci normalizovat.

moderátor vybral tuto odpověď jako nejlepší
komentovat
přidat do oblíbených odkaz děkuji
MaiAs im [34.3K]
Před 6 lety

Tato situace může nastat z mnoha důvodů a na základě vašeho popisu nemůžete okamžitě říct, co se děje. Zde je třeba analyzovat chování systému. V dobře vybudovaných systémech se instalují tlakoměry na vstupu a výstupu z kotle a zvláště prozíraví lidé zabudovávají do systému také tlakoměry ve spodním a horním segmentu systému, na vstupu a výstupu čerpadla. Získáme tak maximální kontrolu nad systémem a je tu důvod k zamyšlení a analýze situace.

Pojďme od jednoduchého ke složitějšímu. Tlak v systému se může zvýšit například v důsledku:

• mechanické ucpání systému. Kvalita chladicí kapaliny hraje zásadní roli ve fungování celého systému. Tvrdá voda obsahující soli a minerály bude při zahřívání vytvářet vodní kámen a sedimenty – používejte speciální demineralizovanou vodu,
• vzduchový uzávěr (pomocí může pomoci Mayevského kohoutek, který pomáhá odvádět přebytečný vzduch nebo vodu přímo z radiátoru),
• možná byl v nějaké oblasti zašroubován šroub (řekněme, že si děti hrály),
• v důsledku volně zavřeného kohoutku se do systému pomalu, ale jistě dostává další voda zvenčí,
• zvýšila teplotu chladicí kapaliny – expandovala,
• při montáži došlo k chybám (např. nebyly splněny požadavky na průměry potrubí – větší na výstupu, menší na vstupu do výměníku),
• poruchy v provozu čerpadla (například nadměrný výkon nebo nějaký druh poruchy).

komentovat
přidat do oblíbených odkaz děkuji
BigSe rg [11.4K]
Před 7 lety

Udělejme si jednou jasno, v moderním dvouokruhovém kotli jsou dva okruhy.

První okruh je topný okruh. Obsahuje výměník tepla, čerpadlo a expanzní nádobu (vzdálenou nebo zabudovanou v kotli). Topná tělesa jsou k tomuto okruhu připojena externě potrubím. V tomto okruhu musí být tlak, aby kotel fungoval v topném režimu, obvykle od 1 do 3 atmosfér. Systém se plní z přívodu vody, k tomu musí být speciální plnicí kohout spojující topný systém a přívod studené vody.

Pokud potřebujete uvolnit tlak v topném okruhu, lze to provést pomocí vypouštěcího ventilu nebo Mayevského ventilu (k dispozici na každém radiátoru).

Druhý okruh je TUV (přívod teplé vody). Jedná se o samostatný výměník kotle, na jedné straně (vstup) je přívod studené vody, na druhé výstup teplé vody. Tlak v tomto okruhu odpovídá tlaku vody v přívodu studené vody. Nemůžete v něm regulovat tlak, uvolňovat ho atp.

Aby plynový kotel fungoval bez nadměrného zatížení nebo havarijních situací, je nutné uvnitř udržovat určitý tlak. Výrazné překročení standardních ukazatelů může snížit životnost výrobku nebo vést k vážnému poškození. Proto je nutné pochopit, jak snížit tlak v kotli, aby se minimalizovala rizika a zajistila se nepřerušovaná dodávka chladicí kapaliny.

Systémy regulace tlaku

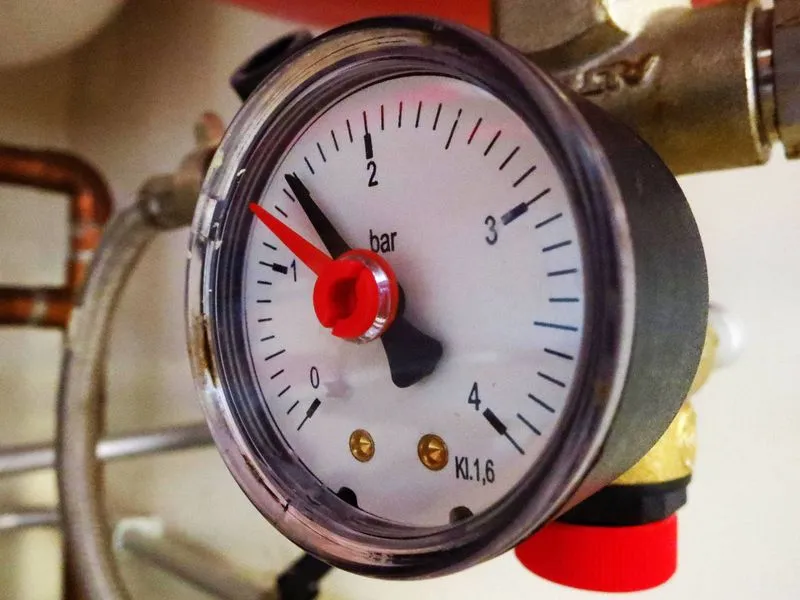

V současné době existuje mnoho speciálních systémů a zařízení určených ke stanovení a řízení tlaku v topném okruhu. Téměř všichni výrobci plynových kotlů se snaží instalovat tlakoměry na svá zařízení. Montují se přímo na výstupní potrubí, takže tlak v systému je měřen s vysokou přesností. Pokud je nutné snížit tlak v okruhu, je nutné předem zjistit skutečné hodnoty a standardní ukazatele. Moderní plynové kotle mohou bezpečně pracovat při systémovém tlaku 1 až 2.5 baru. Překročení standardních hodnot o více než 0.5 baru vyžaduje okamžitou reakci uživatele. V opačném případě je vysoká pravděpodobnost rychlého opotřebení konstrukčních prvků nebo dokonce vzniku vážné havárie. Čím vyšší je tlak, tím naléhavější je třeba přijmout opatření k jeho snížení. Neschopnost okamžitě zasáhnout, když počty neustále rostou, může vést ke skutečně tragickým následkům.
V některých případech může být přetlak určen i okem, protože v tomto případě bude chladicí kapalina unikat z přetlakového ventilu. Typ použitého systému regulace tlaku závisí na typu topného okruhu. Většina vnitropodnikových systémů je standardně vybavena mechanickými měřiči. Kromě toho jsou jako hlavní body vybrány kolektorové jednotky, ve kterých je chladicí kapalina distribuována po místnostech a podlahách. Tlakoměr je mimořádně důležitým prvkem každého plynového kotle, bez kterého je obtížné mluvit o bezpečnosti konstrukce. Kromě toho jsou systémy vybaveny také automatickým vzduchovým potrubím a pojistným ventilem, kterým je v případě potřeby vypouštěna přebytečná chladicí kapalina. Jednookruhové plynové kotle vyžadují o něco méně pozornosti než dvouokruhové. V topných systémech s dvouokruhovými ohřívači lze pozorovat zvýšený tlak nejen v samotné jednotce, ale také v různých částech okruhu. Při prvním spuštění kotle je nutné zkontrolovat funkčnost a přesnost tlakoměru instalovaného v zařízení. Protože je chladicí kapalina v systému zpočátku studená, tlak se bude blížit nule. Jak teplota poroste, tak bude.

Metody snižování tlaku

Existuje několik účinných způsobů, jak snížit tlak v plynovém kotli. Po přesné diagnostice problému a identifikaci příčiny nárůstu stojí za to uchýlit se k jedné nebo druhé metodě. Výjimkou jsou nouzové situace, kdy se počítají minuty nebo dokonce vteřiny. Nastavení zařízení je nejlepší svěřit odborníkovi. To pomůže minimalizovat pravděpodobnost zhoršení problému neopatrným jednáním. Obecný postup by však měl pochopit každý majitel domu, protože osud kotle nebo dokonce celého domu často nezávisí ani tak na gramotnosti pána, ale na rychlosti zásahu.

Manipulace s expanzní nádrží

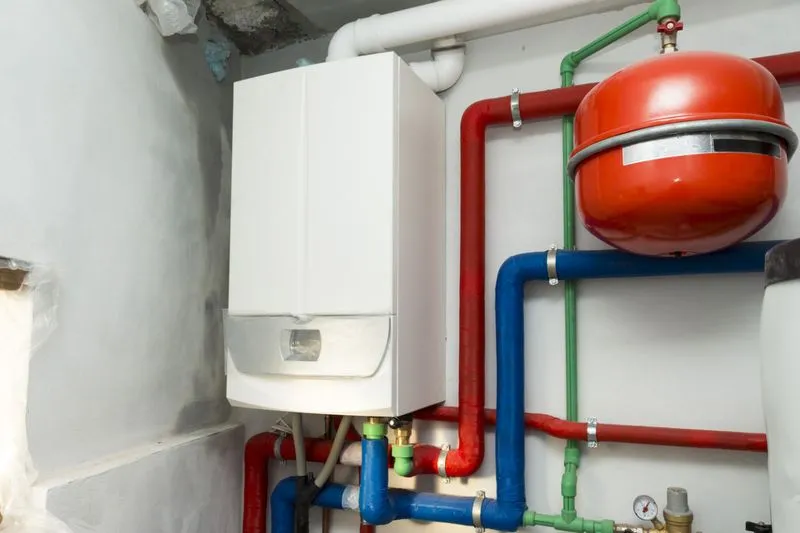

Nejdůležitějším prvkem každého plynového kotle je expanzní nádoba, jejíž porucha může způsobit vážné zvýšení tlaku v systému. Tato nádoba může být zpočátku nesprávně vybrána, nainstalována nebo se může časem jednoduše opotřebovat. Expanzní nádoba zabudovaná do kotle je nezbytná pro shromažďování přebytečné chladicí kapaliny vzniklé při expanzi kapaliny během ohřevu. Objem původní chladicí kapaliny se může zvětšit přibližně o 4 %, takže objem expanzní nádoby musí odpovídat parametrům konkrétního okruhu. Doporučuje se odebírat objem rovnající se přibližně 10 % celkového množství chladicí kapaliny cirkulující potrubím. Nárůst tlaku v topném okruhu je spojen s poškozením elastické membrány umístěné uvnitř expanzní nádoby. A tento tlak již nebude možné kompenzovat pomocí vestavěných prostředků. Řešením je výměna membrány nebo celé nádoby, která následně povede k návratu tlaku v okruhu na normální hodnoty. Protržení vnitřní membrány má za následek naplnění expanzní nádoby chladicí kapalinou. Nejprve tlak v okruhu klesne, ale poté se zvýší kvůli neschopnosti zbavit se přebytečného tlaku. Dodatečné plnění systému pro zvýšení tlaku problém zhorší. Protržení membrány v expanzní nádrži lze zjistit jasným poklesem tlaku v systému a únikem chladicí kapaliny z hadice připojené k nádrži vstřikování vzduchu.
Pokud byla při návrhu topného systému zvolena nesprávná expanzní nádoba, její objem nemusí být dostatečný pro normální provoz zařízení. Rychle se naplní a přestane správně fungovat, pouze se zvýší tlak v okruhu. Zde budete muset nainstalovat prostornější nádrž, která zvládne tlak. Pokud se tlak v topném systému zvýší, doporučuje se ihned zkontrolovat tlak v expanzní nádobě. Pokud neodpovídá konkrétním hodnotám uvedeným v pasu kotle, musíte provést následující:

1. Zcela vypusťte vodu z generátoru, vypněte přívodní a zpětné ventily.
2. Pomocí automatického čerpadla pumpujte nádrž, dokud chladicí kapalina nepřestane vytékat.
3. Odstraňte vzduch z nádrže přes speciální ventil.
4. Znovu naplňte nádrž na požadovanou úroveň.

Složitost postupu je způsobena skutečností, že standardní tlak pro expanzní nádrž není vždy uveden v pasu plynového kotle.

Dalším způsobem, jak vyřešit problém vysokého tlaku, je opětovná instalace expanzní nádoby. Montuje se na vratné potrubí přímo před cirkulační dmychadlo. Hodnota tlaku se tak změní při zapnutí a vypnutí elektrického čerpadla, což zajistí stabilní indikátory pro plynový kotel a topný okruh.

Vypouštění vzduchu ze systému

Pokud má uživatel co do činění se standardním plynovým kotlem, může být případný přetlak odstraněn odvzdušněním topného okruhu. Speciálně pro tento účel jsou systémy vybaveny automatickými vzduchovými kanály, které umožňují rychlou a bezpečnou realizaci plánu. Vzduchovody jsou instalovány v každém patře budovy a také vedle kolektorů.

Kohouty Mayevsky jsou docela účinné pro odstranění přebytečného vzduchu. Dnes mají téměř všechny radiátory topení podobné kohoutky, takže s nastavením nebudou žádné problémy. Pokud nejsou žádné kohoutky nebo nefungují, bude nutné je nainstalovat.

Stojí za zmínku, že v některých situacích může být nutné vyměnit oběžné kolo oběhového elektrického čerpadla. Při delším používání se uvolní a přestane správně fungovat. Tím se do topného okruhu začne dostávat vzduch, čímž se zvýší tlak celého systému a naruší se správný chod plynového kotle. Často však stačí jednoduše nastavit oběžné kolo tak, aby bylo ve správné poloze a mohlo zabránit vnikání vzduchu do okruhu.

Abyste nemuseli později odstraňovat přebytečný vzduch z topného okruhu, je nutné pečlivě naplnit systém chladicí kapalinou. Pokud se dovnitř v této fázi dostane hodně vzduchových bublin, nemůžete počítat s tím, že ohřívač bude fungovat dlouho.

Správné naplnění okruhu chladicí kapalinou zahrnuje plnění nádoby přes nejnižší bod. Obsluha se provádí zdola nahoru s plně otevřenými kohouty na radiátorech. Chladivo postupně naplní potrubí a vytlačí vzduch. A teprve poté, co chladicí kapalina proteče ventily, lze vzduchové kanály uzavřít.

Jiné způsoby snižování tlaku

Existují i ​​jiné způsoby, jak snížit tlak v plynovém kotli. Mezi nejúčinnější řešení patří:

• Otevření uzavíracích ventilů. Toto je povinný krok, na který se často zapomíná nebo se mu nevěnuje potřebné úsilí k zajištění správného průtoku. Uzavřené ventily často způsobují zvýšení tlaku, což negativně ovlivňuje provoz celé topné jednotky.
• Odstranění nečistot, které se hromadí ve filtru. Různé usazeniny brání průtoku chladicí kapaliny a způsobují zvýšení tlaku. Pokud byl prvek používán dlouhou dobu, je lepší jej okamžitě vyměnit za nový.
• Výměna kohoutku odpovědného za přívod kapaliny. Ve vodovodním systému je voda pod poměrně vysokým tlakem, až 3.5 baru, který může v případě problémů s uzavíracími ventily proniknout do topného systému. Problém se pozná podle netěsností. V některých případech může postačovat výměna těsnění. Je třeba poznamenat, že těsnění a regulátory tlaku se opotřebovávají mnohem rychleji, pokud je voda ve vodovodu extrémně tvrdá.

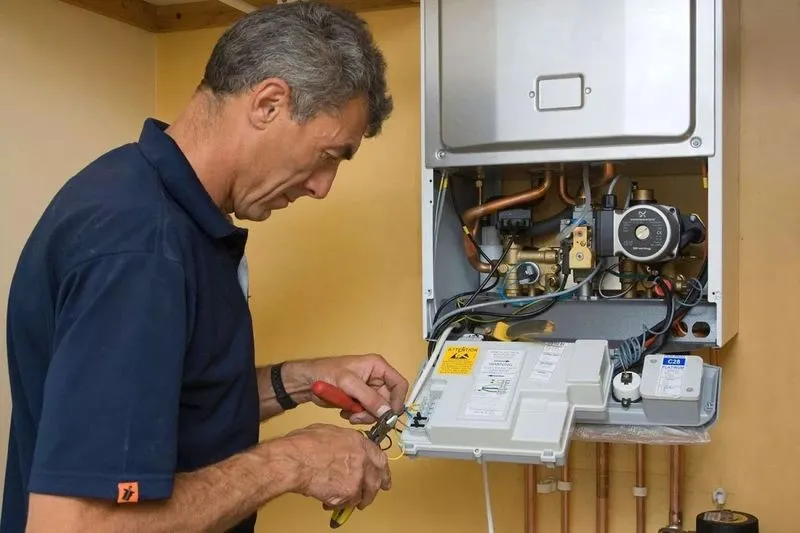

• Kontrola a opravy automatických kotlů. Některé ovládací prvky ohřívače mohou být po dlouhodobém používání vadné nebo ztratit své vlastnosti. A nesprávná regulace teploty může způsobit vážné poklesy tlaku.
• Oprava dvouokruhového výměníku s odstraněním všech píštělí a netěsností. Praskliny v potrubí mohou způsobit vniknutí vody z přívodu vody do topného okruhu. Důsledkem této poruchy bude zvýšení tlaku v topné síti. Zvýšený tlak teplé vody je pro vytápění zcela nevhodný a může narušit provoz kotle. Všechny praskliny jsou opraveny pájením.

Aby se minimalizovala pravděpodobnost zvýšeného tlaku v plynovém kotli, je nutné pravidelně provádět preventivní diagnostiku zařízení a rychle odstraňovat vznikající závady.

Sledování tlaku v plynovém kotli je kritickým úkolem, bez kterého je obtížné zaručit dlouhodobý a bezpečný provoz topného systému. Mechanické a digitální tlakoměry se používají jako kontrolní nástroje a jsou instalovány na nejdůležitějších uzlech okruhu. S jejich pomocí je možné určit, zda indikátor skáče nebo ne.

Nadměrný tlak v okruhu může způsobit vážné nehody, proto je velmi důležité včas snížit indikátory na normální hodnoty. Způsob snížení tlaku se volí na základě důvodu zvýšení a také provozních vlastností konkrétního topného zařízení.
