Instalace sloupků brány: Podrobné pokyny a rady odborníků
Instalace sloupků brány je první a možná nejdůležitější fází stavebních prací při úpravě vstupní plochy na pozemek. Proč? Představte si: utratili jste peníze za krásnou bránu, vytvořili návrh plotu, nakoupili veškerý materiál, ale problém je v tom – brána se špatně otevírá, je křivá a samotná konstrukce působí nespolehlivě a neupraveně. Nejčastěji problém nespočívá v samotné bráně, ale v nesprávné instalaci podpěrných sloupků. Nepřesně instalované nebo nevyhovující sloupky vedou k deformaci brány, selhání spojovacích prvků, nepohodlí při používání a dokonce i k nouzovým situacím.
Co byste měli vědět před instalací sloupků brány?
Než se chopíte šroubováku, lopaty a cementu, je důležité porozumět řadě technických otázek. Instalace sloupků branky není jen o zakopání trubky do země. Měli byste začít analýzou typu půdy, určením hloubky promrznutí, posouzením vlastností branky, která bude instalována, a výběrem správných materiálů.
Hlavní parametry, které je důležité si předem ujasnit:
- Typ brány (kyvná, posuvná atd.)
- Délka a hmotnost ventilů
- Charakteristika reliéfu, sklon lokality
- Složení a hustota půdy
- Hloubka mrazu pro váš region
- Předpokládané zatížení (běžné používání, provoz nákladních vozidel atd.)
Ve většině případů, pokud si správně vyberete a nainstalujete podpěry, se můžete v budoucnu vyhnout celé řadě problémů. Kromě toho jsou kvalitní sloupky brány klíčem k úspěšné instalaci automatizace, pokud se rozhodnete bránu vybavit elektrickým pohonem.
Typy sloupků bran: kovové, betonové, cihlové
Moderní trh nabízí několik hlavních typů sloupků bran. Pojďme se podívat na výhody a nevýhody každého z nich.
| Typ sloupku | Výhody | Omezení | Kde je to vhodné |
|---|---|---|---|
| Kov (trubky, profily) | Vysoká pevnost, odolnost, snadná instalace, nízké náklady. | Podléhají korozi (bez antikorozní úpravy) a bez povrchové úpravy nejsou vždy esteticky příjemné. | Ploty z vlnitých plechů, kovové brány, rychlá výstavba |
| Beton | Působivá stabilita, nepodléhá korozi, nevyžaduje dodatečnou povrchovou úpravu. | Těžký, obtížně se přepravuje a instaluje a nelze jej snadno seřídit. | Kamenné ploty, hromadné oplocení, průmyslové objekty |
| Cihla (s výztuží) | Estetika, integrace s designem lokality, dobrá mechanická pevnost. | Drahé, vyžadují kvalifikaci, složitou a časově náročnou instalaci. | Elitní chaty, kombinace s cihlovými nebo kamennými ploty |
Výběr sloupku brány závisí nejen na rozpočtu, ale také na stylu samotné budovy a plotu a především na očekávaném zatížení. Kovové trubky jsou univerzální volbou, která se hodí téměř ke každé bráně: to je nejčastější volba soukromých majitelů domů.
Výpočet rozměrů a parametrů sloupků brány
Toto je pravděpodobně jedna z nejčastějších chyb. Mnoho lidí si myslí, že „čím větší a silnější, tím lepší“. Ano, pevnost je důležitá, ale nadměrný objem povede ke zvýšeným nákladům, obtížím s instalací a někdy i nežádoucí objemnosti.
Jak vypočítat parametry podpěry? Nejprve vezmeme v úvahu šířku křídla a jeho hmotnost:
- Pro lehká křídla (do 150 kg) postačí profilová trubka 80×80 nebo kulatá trubka o průměru 89 mm a tloušťce stěny 3 mm.
- Pro křídla o hmotnosti do 250 kg – profil 100×100 nebo trubka o průměru 108 mm, stěna od 4 mm.
- Pokud je hmotnost jednoho křídla větší než 300 kg, je vhodnější použít masivní sloupky o rozměrech 120×120 mm nebo více a vložený prvek vyztužit.
Výška sloupku je určena výškou brány s rezervou 10-20 cm, ale délka se vypočítá s ohledem na hloubku. Pravidlo je jednoduché: hloubka prohlubně by měla být alespoň 1/3 celé délky sloupku, ale ne menší než hloubka zamrznutí půdy.
Hloubka a způsob instalace sloupků brány
Jedna z nejpalčivějších otázek: jak hluboko zakopat sloupky brány? Je důležité si uvědomit, že pokud sloupek není zakopán dostatečně hluboko, brána bude zkosená a konstrukce bude „zkroucena“ sezónním vzedmutím půdy.
Doporučené hloubky ponoru:
- Až 1,2–1,5 m pro centrální zónu Ruské federace
- Na jihu, kde je minimální mrazení – 0,8–1,0 m
- Na severu, kde jsou mrazy a vzedmutí půdy maximální, od 1,5 m a hlouběji
Níže uvedená tabulka uvádí průměrné údaje o výběru hloubky v závislosti na výšce brány a regionu:
| Výška brány | Geografie (střední Rusko) | Geografie (jižní regiony) | Geografie (severní regiony) |
|---|---|---|---|
| až 1,5 m | 1,2 m | 0,8 m | 1,5 m |
| 1,5 – 2 m | 1,3 m | 1,0 m | 1,7 m |
| 2 – 2,5 m | 1,5 m | 1,2 m | 2,0 m |

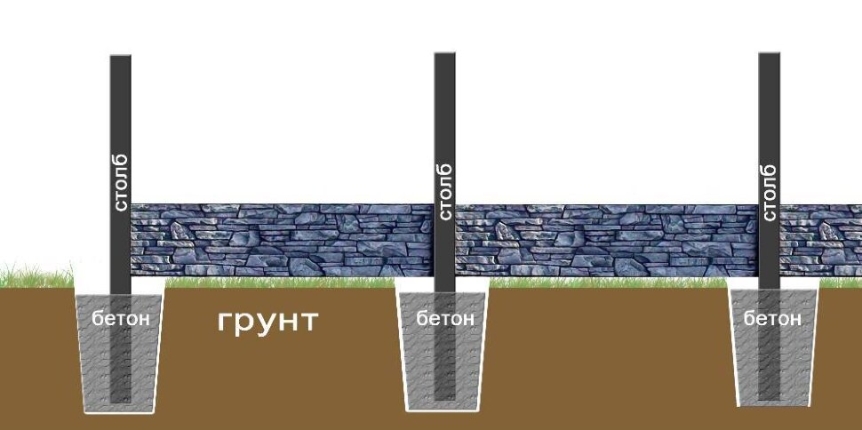

Nejjednodušší, ale ne nejspolehlivější možností je zatlouct sloupek přímo do země. To se provádí u dočasných plotů letních chat. Ve většině případů je rozumnější sloupek zabetonovat – to zaručuje monolitickou oporu a vynikající stabilitu pro jakýkoli typ brány.

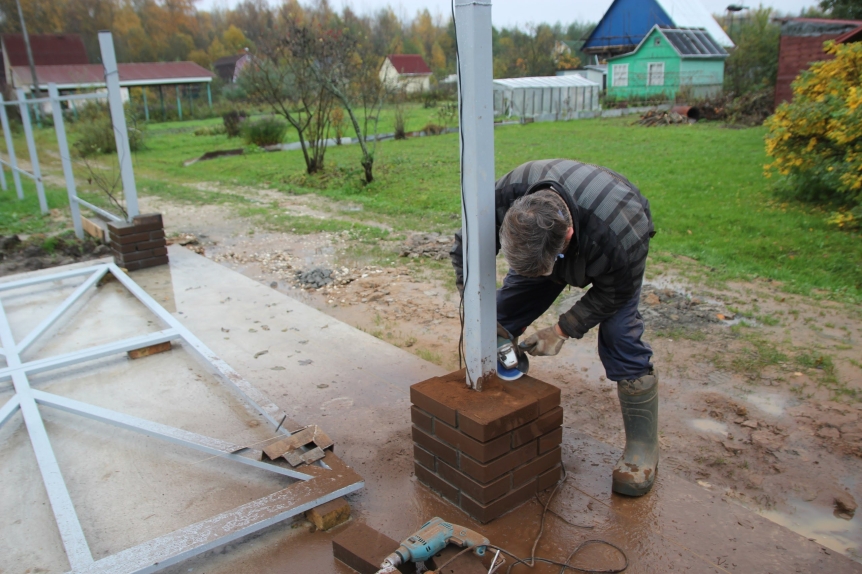

Instalace sloupku brány krok za krokem
Abychom se vyhnuli nejasnostem, podívejme se na veškerou práci spojenou s instalací sloupku brány a rozdělme ji do logických fází. To vám umožní provádět instalaci krok za krokem, aniž byste zapomněli na důležité detaily.
1. Označení oblasti
Každá instalace začíná přesným značením. Chyba i o 1–2 cm později vede k deformacím nebo příčkám brány.
- Vezmeme si krejčovský metr a označíme si bod, kde bude sloupek instalován na jedné straně vchodu.
- Pomocí šňůry (značkovací nitě) a kolíčků označíme druhý bod, přičemž striktně dodržujeme šířku příjezdové cesty.
- Pro zajištění přesného svislého a vodorovného zarovnání použijte stavební vodováhu nebo laserovou vodováhu.
Nezapomeňte zkontrolovat, zda v zemi nejsou žádné kabely nebo potrubí – zejména pokud se instalace neprovádí na otevřeném poli, ale na dvoře.
2. Příprava otvorů pro podpěry
Pro sloupky bran se otvory vyvrtají buď běžným vrtákem, nebo lopatou. Hloubka je alespoň 1/3 délky, šířka otvoru je přibližně dvojnásobek průměru trubky, aby se vytvořil prostor pro lití betonu.
Rada: pokud je hladina podzemní vody vysoká, zajistěte pískový polštář o tloušťce 10–15 cm a proveďte drenáž (odvod vody z prohlubní).
3. Instalace podpěr a betonáž
Tato fáze je klíčová pro další provoz brány:
- Před instalací sloupku brány je lepší ošetřit kov bitumenovým tmelem nebo základním nátěrem – tím se výrazně prodlouží životnost.
- Tyč zasuňte přesně podle olovnice. Pro její zajištění ji dočasně zajistěte distančními podložkami.
- Beton připravte v poměru 1 díl cementu, 2 díly písku, 3 díly drceného kameniva. Míchejte, dokud nevznikne homogenní hmota.
- Nalijte beton do otvoru trychtýřem, zhutněte ho bajonetem nebo tyčí. Vyplňujte ve vrstvách – tím dosáhnete maximální hustoty bez dutin.
- Nechte ztuhnout 3–5 dní (nejlépe týden) a pravidelně zalévejte, aby beton rovnoměrně nabral na pevnosti.

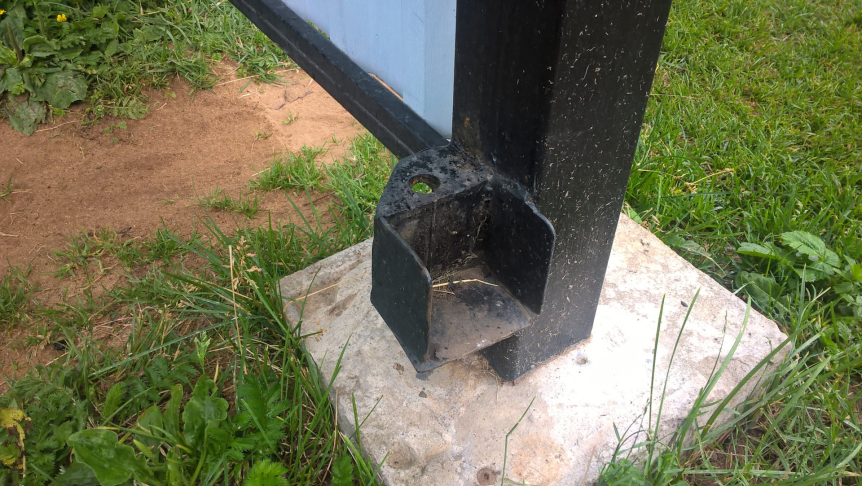

Někdy se sloupky bran instalují na předem připravený betonový základ (pro těžké náklady, šířku příjezdové cesty větší než 4 metry a posuvné konstrukce).
4. Kontrola svislosti, instalace zapuštěných prvků
Je velmi důležité pravidelně kontrolovat svislost během betonáže. Odchylka i o několik stupňů nakonec povede ke zkosení brány.

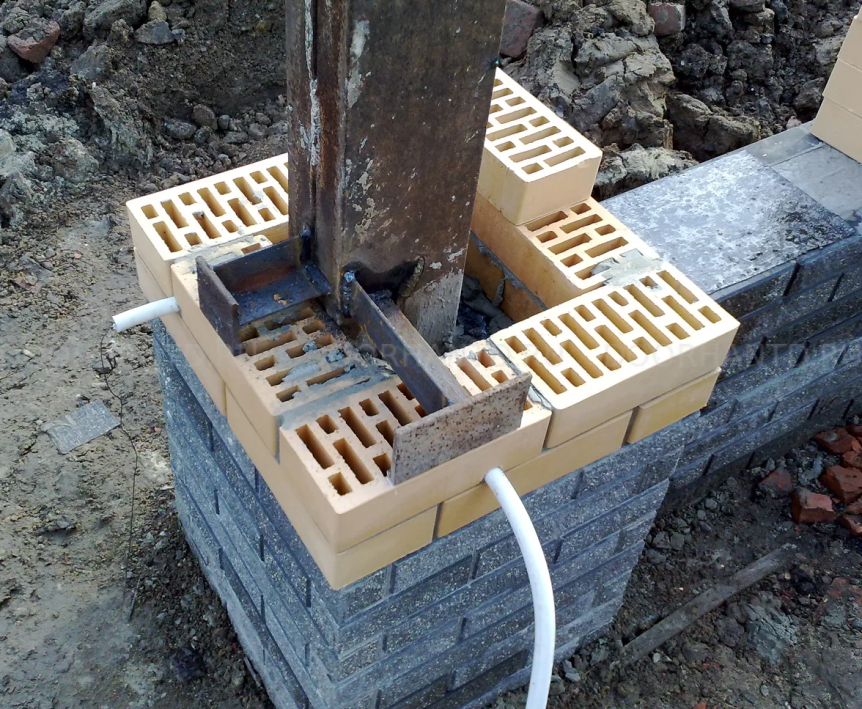

Zapuštěné prvky jsou ve skutečnosti kovové desky, které jsou svařeny nebo připevněny ke sloupku pro montáž pantů vrat, automatizace, zarážek a dalšího příslušenství. Je lepší je instalovat ve fázi pokládky podpěry a nehrát si s vrtačkou a svařováním ve výškách později.
5. Vytvrzování, kontrola sedání, závěrečná kontrola
Nespěchejte s instalací samotných bran ihned po betonáži! I rychle tvrdnoucí směsi „zatuhnou“ za den nebo dva, ale betonu trvá minimálně týden, než nabere plnou pevnost, a někdy i déle.
Zkontrolujte svislost sloupků po 3-5 dnech – někdy je nutné polohu mírně upravit, dokud roztok nedosáhne své konečné pevnosti.
Časté chyby při instalaci sloupků brány
Pojďme se podívat, čemu byste se měli vyhnout, aby vám vaše brány sloužily po mnoho let:
- Nedostatečná hloubka instalace: kvůli tomu brány „chodí“ a zkosí se.
- Lití betonu pouze na jedné straně: vede k tomu, že se sloupy pod zatížením zkosí.
- Nedostatečné ošetření kovu: rychlá rez, která zkracuje životnost podpěry.
- Chyby v značení: různé vzdálenosti mezi sloupky nevyhnutelně vedou k nemožnosti správného ovládání křídel.
- Vyhněte se používání pískových nebo štěrkových polštářů na mokrých a vzdouvajících se půdách.
- Nesprávná volba průřezu – příliš slabá tyč se bude „kroutit“ a příliš silná je iracionálním plýtváním penězi.
Jak vybrat a zajistit sloupky pro různé typy bran?
Typ brány do značné míry určuje způsob instalace sloupků, protože ovlivňuje zatížení a specifika pohyblivých částí.

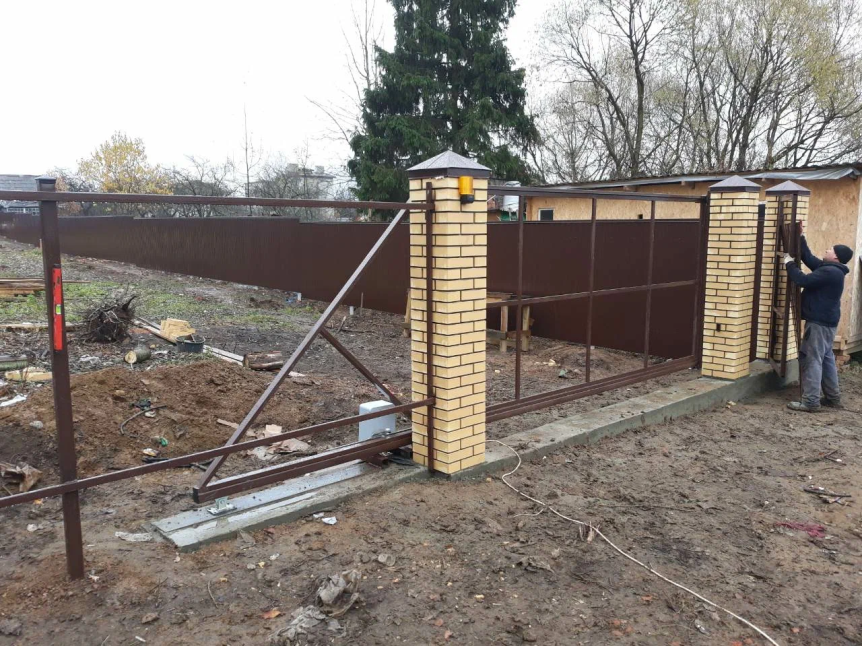

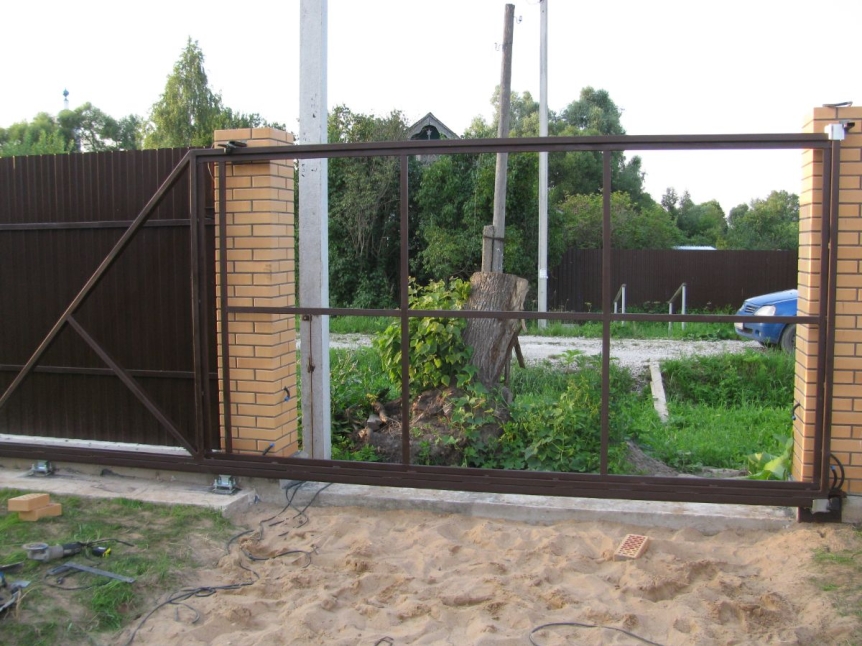

Montáž sloupků pro posuvné brány
Zde zatížení nespočívá ani tak na křídle, jako spíše na „chodové“ podpěře – té, ke které je připevněn válečkový nosník a horní zádržné prvky. Nosný sloup musí být masivnější: nejméně 120×120 mm, s povinnou instalací na betonový základ.
Rada: při instalaci sloupků pro posuvné brány je nutné v betonu zajistit plošinu („rozšíření“) – tzv. „podrážku“, aby se podpěra v průběhu času v důsledku vibrací neprohýbala.

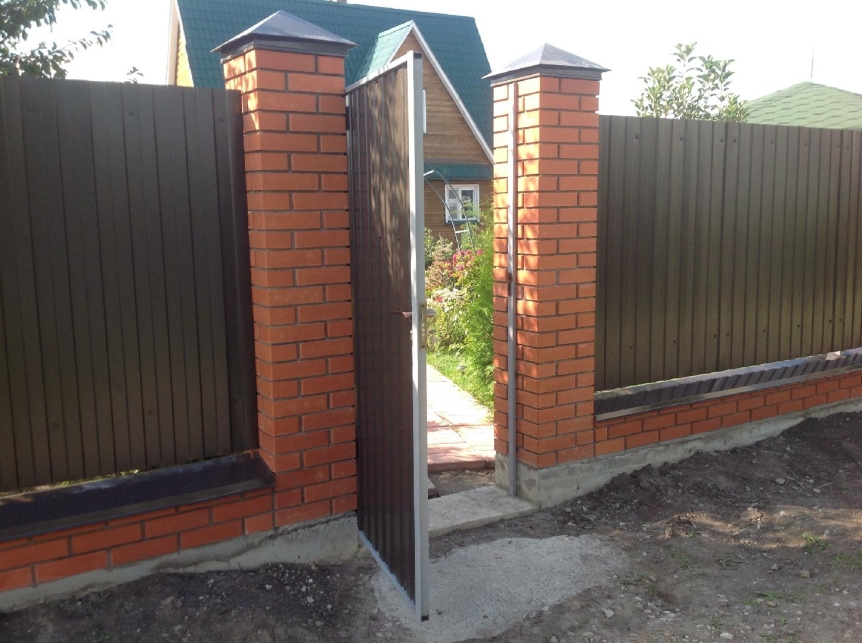

Sloupky pro otočné brány
V tomto případě spočívá celá váha dveří na nosných sloupcích, ke kterým jsou připevněny panty. Zde je důležité zvolit profil o rozměrech alespoň 80×80 mm (pro malé brány) nebo 100×100 mm (pro střední a těžké varianty). Vzdálenost mezi sloupky je striktně šířka brány plus technologická mezera (obvykle celkem 5–7 cm).

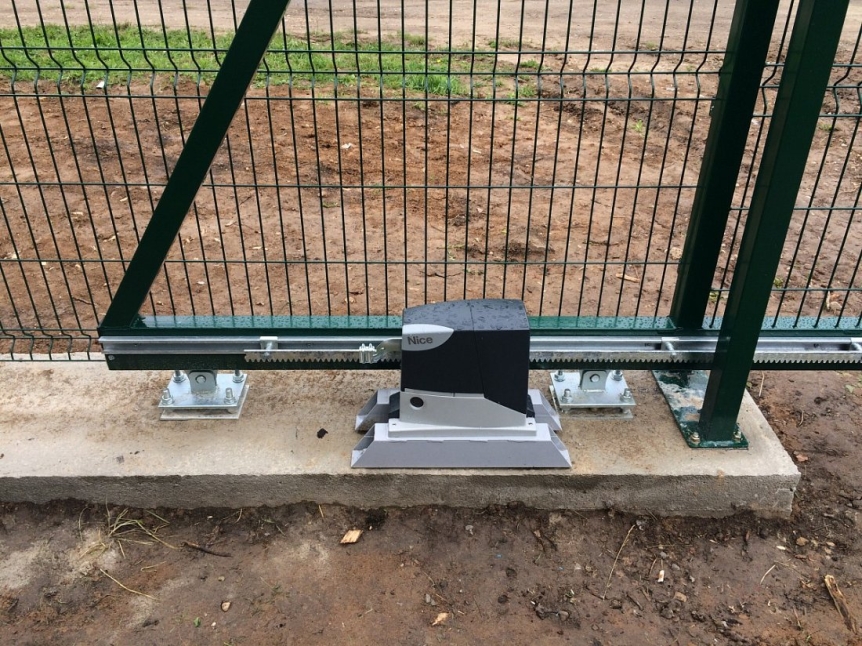

Montáž sloupků pro automatické brány
Automatika, zejména u těžkých systémů, vytváří špičkové zatížení a vibrace. Proto je důležité, aby samotné podpěry byly co nejstabilnější a bezpečně upevněné betonem. Nezapomeňte (předem!) natáhnout elektrický kabel uvnitř sloupu, nainstalovat zapuštěné díly pro upevnění pohonu a automatické zamykací prvky.
Další nuance a triky
Během let stavební praxe nashromáždila generace specialistů spoustu triků, které pomohou ještě rychleji a lépe instalovat sloupky bran.
- Před instalací kovových podpěr je dobré potrubí naplnit drceným kamenivem a nalít na něj cement – sníží se tím pravděpodobnost kondenzace a koroze.
- U vysokých bran je vhodné sloupky „svázat“ příčným nosníkem nahoře – tím se celé konstrukci dodá tuhost.
- V betonu kolem sloupku nechte kompenzační mezeru, nelijte ho blízko povrchu půdy – v případě vzedmutí taková mezera pomůže tlumit tlak půdy.
Materiály a nástroje pro instalaci sloupů
Před zahájením práce zkontrolujte, zda máte vše, co potřebujete:
- Lopata nebo zahradní vrtačka
- Hladina nebo olovnice
- Míchačka betonu nebo nádoba pro přípravu roztoku
- Vrtačka a šroubováky
- Svářecí stroj (pokud je to nutné)
- Pilíře (trubky), zapuštěné prvky
- Písek, drcený kámen, cement, voda
- Měřicí páska, fix, stavební šňůra
Odpovědi na oblíbené otázky
Je možné nainstalovat sloupek brány bez betonování?
Ano, někdy se u lehkých a dočasných bran podpěra jednoduše zakope nebo zarazí do země. To však výrazně snižuje životnost konstrukce – zejména na vzdouvající se půdě nebo u těžkých bran. Pro trvalý vjezd je betonáž velmi žádoucí.
Co dělat, když je brána stále zdeformovaná?
K tomu obvykle dochází kvůli nesprávnému výpočtu hloubky nebo nekvalitnímu betonu. Bohužel ve většině případů budete muset otevřít oblast kolem podpěry a sloupek brány „opravit“ nebo zcela přeinstalovat. Doporučuje se vždy pokládat s rezervou v průřezu a hloubce.
Jak zabránit korozi kovových sloupů?
Před instalací ošetřete kov základním nátěrem nebo bitumenem, natřete hotový podklad a ujistěte se, že se dovnitř nedostane vlhkost. Nasaďte nahoře uzávěry nebo přivařte zátky.
Závěr: Trvanlivost brány začíná spolehlivou oporou
Správná instalace sloupků vrat je klíčem ke stabilnímu a dlouhodobému provozu celé konstrukce. Nešetřete na jakosti oceli, hloubce betonáže ani nevynechávejte dokončovací fáze. Je lepší věnovat více času a úsilí ve fázi instalace, než trávit roky později opravami a „utahováním“ zkosených vrat.
