Trubkový závit: hlavní rozměry metrické a palcové, g1, vnitřní, vnější

Každý instalatér by se měl seznámit s druhy závitů na trubkách. Standardní parametry závitových zářezů jsou uvedeny ve speciální tabulce. Při provádění instalatérských prací je nezbytné dodržovat stanovené normy. V opačném případě bude přechod nekvalitní, což povede k problémům v potrubí.

Všechny typy závitových zářezů: parametry pro závitové a jiné spojovací prvky

Závitový zářez je řada vybrání uspořádaných do šroubovicového vzoru. Šroubovitý reliéf se aplikuje na jakékoli válcové prvky nebo kuželové plochy. Spirálové drážky mají po celé své délce stejnou rozteč průřezu a délku průřezu. Tento reliéf se používá k vytváření šroubovicových přechodů. Používá se v automobilovém průmyslu a inženýrských komunikacích.

1. metrický závit. V řezu vypadá jako rovnostranný trojúhelník, jehož úhly jsou 60°. Hlavní velikosti metrických závitů: jemný (-1, 2, 3, 4, 5) a hlavní. Takový závit na trubkách se obvykle označuje symbolem M;
2. palce. Používá se pouze pro kovové prvky. V současné době se používá pouze v potrubích.

Samostatnou kategorií je vrubování trubek. Lze jej aplikovat na trubky vyrobené z různých materiálů (plast, kov-plast, kov atd.). Používá se k montáži odnímatelného potrubí nejčastěji v každodenním životě (zásobování vodou, topení).

Základní parametry závitu:

• směr a umístění;
• profil závitu – jedná se o výstupky a prohlubně, které jsou pozorovány po podélném řezu závitu;
• jednotka měření průměru profilu (palec nebo mm);
• vnitřní průměr závitu. U šroubů se měří vybráním v odlehčení, u matic – profilem vnějšího závitu;
• Stoupání závitu je vzdálenost mezi dvěma rovnoběžnými závity.

Vizuálně je obtížné určit typ a velikost závitu. Určuje se jeho změřením posuvným měřítkem a porovnáním získaných parametrů s tabulkou.

Rozměry palcového trubkového závitu se liší od metrického. Hlavním parametrem, který jej určuje, je průřez. Zároveň je metrický reliéf určen průměrem a stoupáním. Důležitou charakteristikou palcového závitu je počet otáček na palec nebo zlomek palce. Standardní palec je 2,54 cm. Trubkový palec se od obvyklého liší a je 3,324 cm.

Palcové trubkové závity se od metrických závitů liší svou konfigurací: vybrání jsou více špičatá a konvexní části závitu jsou zaoblené. Stoupání palcového a metrického kroucení se určuje odlišně. Pro palcové zářezy stačí vypočítat počet otáček v jednom palci. Pro metrický závit se vezme určitý interval, vypočítá se počet otáček v něm a poté se tato vzdálenost vydělí počtem otáček. Přesnost výpočtu musí být alespoň jedna číslice za desetinnou čárkou, jinak nebude možné vytvořit zářez přijatelné kvality.

Existují pouze 3 způsoby, jak aplikovat zářezy: při výrobě trubek válcováním; řezáním na speciálním soustruhu; ručním řezáním pomocí závitníku a matrice.

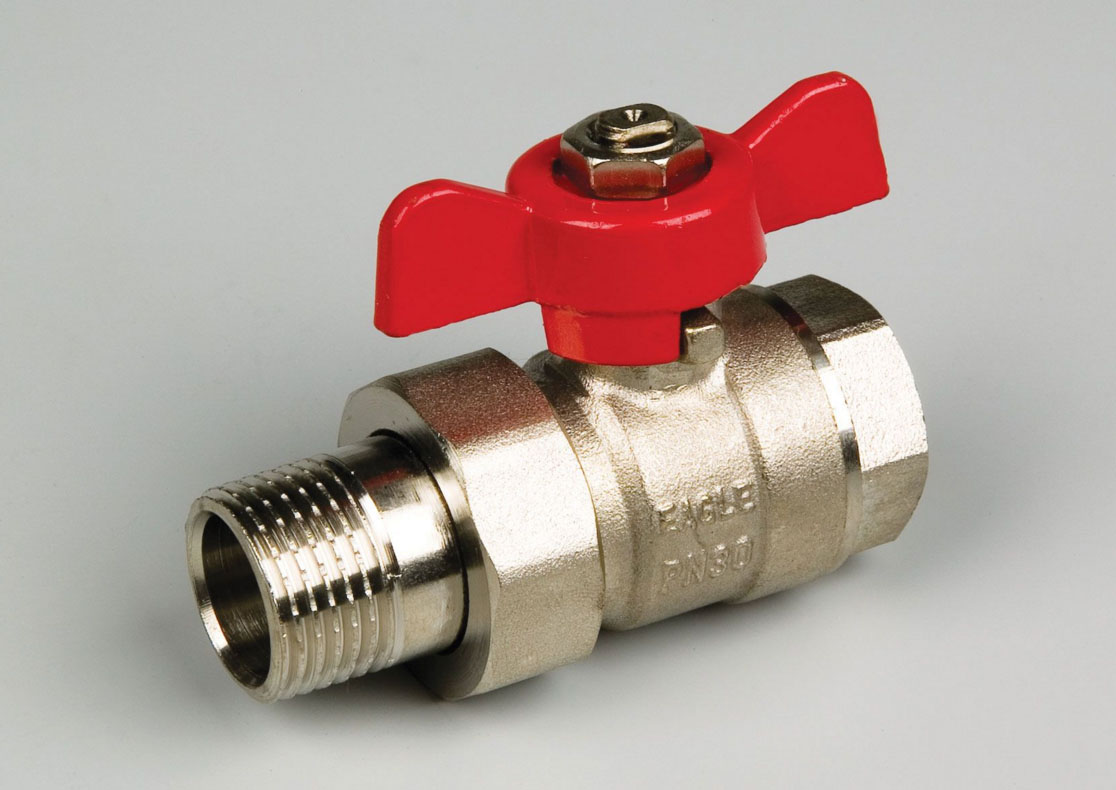

Válcový držák trubky

Spojování prvků kroucením je považováno za jedno z nejpevnějších a nejspolehlivějších spojení. Tato metoda se velmi snadno používá. Jedinou nevýhodou této metody je, že v některých případech je pro dosažení maximální pevnosti nutné použít koudel pro dodatečné utěsnění.

Trubkový závit se používá pro hermeticky uzavřené kroucení trubek a dalších tenkostěnných válcových konstrukcí. Závitový zářez v řezu tvoří rovnoramenný trojúhelník s horním úhlem 55°. Hlavním parametrem válcového závitového zářezu je jmenovitý průměr. Vnější a vnitřní průměr je důležitý při použití závitového zářezu, zatímco jmenovitý průměr se používá pro spolehlivou instalaci vodovodního potrubí.

Jmenovitý průměr je ukazatel používaný k posouzení průchodnosti potrubí. Jednotkou měření je palec. Jmenovitá hodnota odpovídá údaji o vnějším a vnitřním průměru.

Tento typ kroucení lze použít pouze pro trubky o průměru do 6 palců. Pro větší průměry se používá svařovací zařízení.

Válcový reliéf se obvykle označuje symbolem G1. Označení zářezu o průměru 1 ¼ palce a třídě přesnosti A vypadá takto: závit G1 ¼-A.

Ocelové závity se často používají na potrubí pro teplou a studenou vodu. Samotné potrubí může být vyrobeno z litiny a dalších materiálů. To je dáno tím, že například litina je křehká a ocel je pevná, což zlepšuje kvalitu upevnění. Válcové zářezy se používají na potrubí o průměru 1/16 až 6 palců.

Kuželový palcový závit

Kuželové palcové závity se používají pro prvky, které vyžadují zvýšenou pevnost. Například při montáži trubek, kterými prochází kapalina nebo plyn pod vysokým tlakem. Kuželové zářezy se používají pro instalaci ocelového potrubí, které vede pod zemí v malé hloubce. Přechody jsou nutně utěsněny tmelem. Kuželové odlehčení šroubu je označeno symboly R (vnější závit) a Rc (vnitřní závit). Tento typ spojování se používá u kuželových profilů. Jinými slovy, průměr se zmenšuje od začátku ke konci trubky. V okamžiku kroucení mají závity tendenci se deformovat, což vytváří pevný kovový spoj povrchů.

Nevýhodou takového spojení je, že silného, hermetického zkroucení lze dosáhnout pouze jednou. Po oddělení prvků již zdeformované drážky nebudou schopny vytvořit spolehlivé a nepropustné spojení.

Jednou z oblastí použití kuželového spoje je nouzová situace na potrubí. V případě poškození nebo odtržení šroubového upevnění se používá kuželový spoj většího průměru. Tato metoda může problém na chvíli vyřešit utěsněním prvků.

Kuželový palcový závit se používá při instalaci vodovodních, plynových a palivových potrubí. Dnes se stává rozšířeným metrický kuželový závit. Jeho rozdíl oproti prvnímu typu spočívá ve schopnosti vytvořit spoj s vnějším kuželovým a vnitřním válcovým zářezem pro šroub.

Kulatý metrický závit g1 z matrice pro matice: pro všechny otvory

Kulatý závit se používá na skleněné, keramické a cínové výrobky. Tento typ spoje vydrží značné zatížení a je uzpůsoben pro časté rozpojování. Prvky se snadno kroutí a rozpojují. Pro tento typ upevnění neexistuje mnoho oblastí použití. Jedná se především o různé typy ventilů, kohoutků a míchadel, prvky s raženým reliéfem. Tento typ kroucení se používá v paticích elektrických lamp.

Tento typ spojení se vyznačuje svou odolností i ve znečištěných podmínkách použití, například při spojování vagónů. Dobře odolává nárazům a otřesům.

Závitové upevnění NPSM: vše dle výkresu

NPSM je palcový válcový americký závit. Spirálový zářez v průřezu je trojúhelníkový s horním úhlem 60°. Takové spoje se vyrábějí v širokém rozsahu: od 1/16 do 24 palců. Ve skutečnosti se jedná o typ běžného válcového spojovacího prvku. Takový zářez lze vytvořit pouze ve výrobě.

PODÍVEJTE SE NA VIDEO

Tabulka závitů trubek: vše dle GOST 6357 81

Palcové závity v milimetrech jsou vhodné pro nezkušené řemeslníky, kteří se často pletou v měrných jednotkách. Kromě toho je pro vytvoření zářezu pro šroub na prvku nutné správně vyvrtat otvor. Průměry otvorů pro závity se vypočítávají na základě parametrů, jako je stoupání a délka průřezu drážky pro šroub.

Tabulka metrických a palcových závitů vypadá takto:
