Jak zkontrolovat tah v plynovém kotli a proč není tah v komíně

Komín odvádí z kotle nebezpečné zplodiny a zajišťuje přívod kyslíku pro spalování plynného paliva. Správná činnost komínového systému do značné míry závisí na tahu – pohybu spalin v potrubí z oblasti vysokého tlaku do oblasti nízkého tlaku. Pro bezpečný provoz plynového zařízení musí spotřebitel vědět, jak zkontrolovat tah v plynovém kotli a jak jej obnovit, pokud chybí nebo je snížen.

Jaké je nebezpečí špatné trakce nebo jejího nedostatku?

Tah vzniká v důsledku rozdílu tlaků v horním a dolním bodě komína. Když je to dostačující, do kotle vstupuje požadovaný objem vzduchu pro spalování paliva a zplodiny jsou okamžitě odváděny ven. Absence nebo slabý pohyb proudění vzduchu v komíně je plný nebezpečných následků:

1. Průnik jedovatého oxidu uhelnatého do prostor, který vytváří riziko otravy osob. Zvláště nebezpečné je mírné zvýšení koncentrace oxidu uhelnatého v noci. V závislosti na stupni a době vystavení člověka CO CO se následky liší: od mírného zhoršení zdravotního stavu až po velmi těžké, dokonce i smrt.
2. Nedostatek kyslíku pro podporu spalování v nepřítomnosti automatického zařízení na zařízení způsobí zhasnutí plamene, plyn naplní místnost a to hrozí nejen otravou, ale také výbuchem.
3. Zvýšená tvorba sazí vede k rychlému zanášení komínového potrubí a kotlových komor, což snižuje tahovou sílu.

Proč není v komíně normální tah?

Někdy se v komíně objeví zpětný tah, kdy proud vzduchu nestoupá nahoru, ale vrací se zpět do místnosti. Důvody, které ovlivňují přítomnost chutě, lze snadno odstranit a jsou závažnější:

• projekt byl realizován s porušeními, která se časem projeví. Například nesprávný výpočet plochy průřezu nebo výšky potrubí, porušení rozměrů kanálu nebo topeniště atd.;
• výškové budovy, hory nebo vysoké stromy v blízkosti domu mohou tvořit větrnou vlnu;
• nízká poloha potrubí vytváří příliš malý tlakový rozdíl;
• špatný tah může být způsoben chybami ve ventilačním systému;
• těsnost komína je porušena;
• změny počasí ve formě nízkého atmosférického tlaku a vysoké vlhkosti snižují rychlost nahrazování horkého vzduchu studeným;
• hodně sazí v komíně, což snižuje užitečný průměr potrubí.

Metody řízení tahu v komíně

Se znatelným poklesem účinnosti plynového kotle se spotřebitelé zajímají o to, jak zkontrolovat tah v komíně. Existují různé metody ověřování.

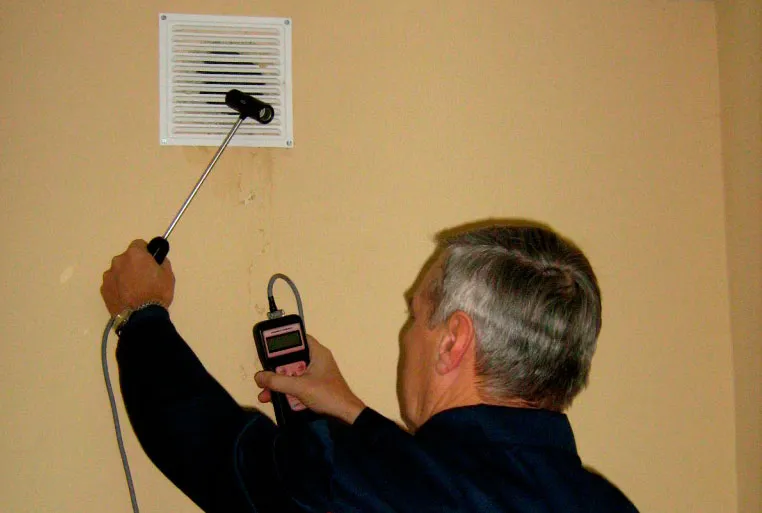

Anemometr

Speciální zařízení měří rychlost pohybu plynu. Vloží se do potrubí a kontroluje se přítomnost tahu a jeho indikátory. Normální hodnoty jsou v rozmezí 10 Pa – 20 Pa s jinými hodnotami, důvody nesprávného provozu zařízení jsou objasněny a odstraněny.

Minimální rychlost proudění plynu, kterou anemometr měří, je 1 m/s. Zařízení je drahé a není příliš často využíváno, proto je vhodné si jej na chvíli pronajmout.

Vizuální metoda

Není vysoce přesný, ale je nejjednodušší a nejrychlejší. Přední panel kotle je vybaven technickým okénkem, kterým můžete pozorovat hoření plamene. Pokud je kyslíku nedostatek, oheň získá červený odstín.

Neustálá změna tvaru a směru plamene doprovázená zvuky průvanu indikuje zpětný průvan (vzduch se pohybuje dozadu).

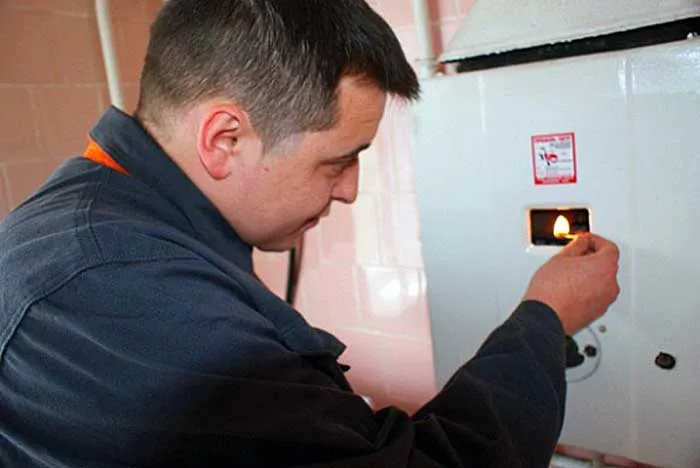

Hořící zápalka nebo lehký list papíru

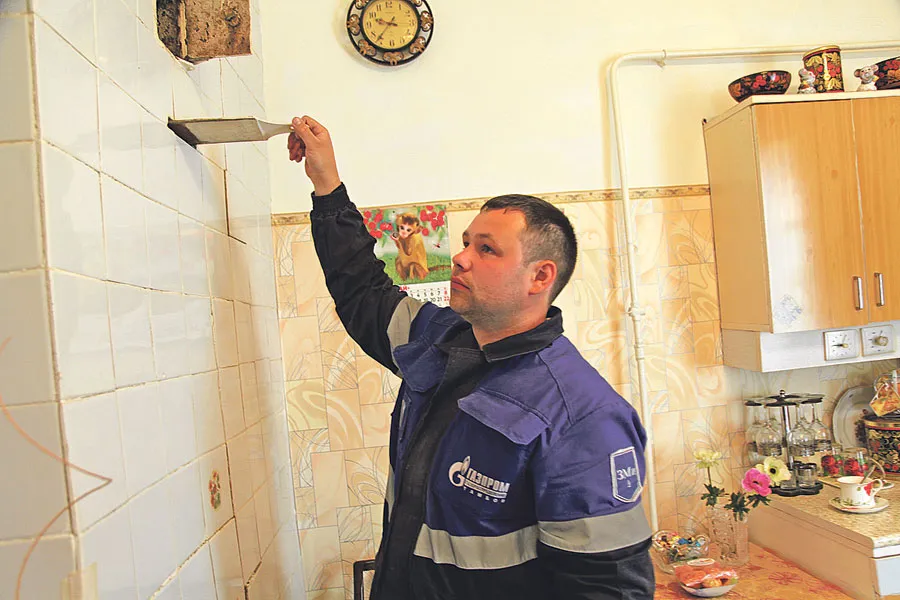

Kontrola tahu v komíně zápalkou se provádí následovně: zapálí se a přivede k technickému oknu na předním panelu kotle. Dále sledujte chování plamene zápalky: zřetelné nakreslení ohně do okénka znamená přítomnost pohybu proudění vzduchu, i hoření bez zaváhání indikuje nepřítomnost tahu, otočení plamene v opačném směru od kontrolního otvoru indikuje přítomnost zpětného tahu. Stejným způsobem lze zkontrolovat lehký list papíru – stupeň jeho odchylky naznačuje přítomnost trakce. Před zapálením kotle je nutné vyzkoušet odtah kouře.

Kontrola ucpání komína

Nejčastější problém, se kterým se majitelé potýkají. Komínový systém je vybaven speciálními revizními poklopy, kterými lze detekovat ucpání. Pokud to nefunguje, musíte spustit těžkou kouli na laně do potrubí shora až úplně dolů. Bez překážek klesání objektu svědčí o čistotě komína.

Senzor plynového zařízení

Moderní plynové kotle jsou vybaveny čidly pro řízení a automatizaci jejich provozu. Pokud je pohyb spalin nedostatečný, zařízení vyšle signál automatickému systému k vypnutí. Kontrola speciálního čidla tahu plynového kotle ukáže účinnost jednotky a umožní vám kontrolovat kvalitu spalování plynu, přítomnost plamene a intenzitu spalování.

Zvýšení tahu v komíně vlastníma rukama

Existuje několik účinných způsobů, jak zlepšit tah komína.

Čištění komína od ucpání

Znečištění komínového systému je nejčastější problém, ke kterému dochází v důsledku usazování sazí na stěnách nebo vnikání prachu a nečistot do komína. K odstranění ucpání budete potřebovat kovový kartáč na ocelovém lanku. S jeho pomocí se stěny důkladně čistí postupnými pohyby po celé délce potrubí. Postup se provádí pravidelně i při normálním provozu kotle.

Zlepšená tepelná izolace

Pokud je komín nedostatečně izolován, jeho většina rychle vychladne a změny teplot negativně ovlivňují vytvoření běžné vakuové zóny. Potrubí stačí izolovat tepelně izolačním materiálem nebo vyměnit za nové.

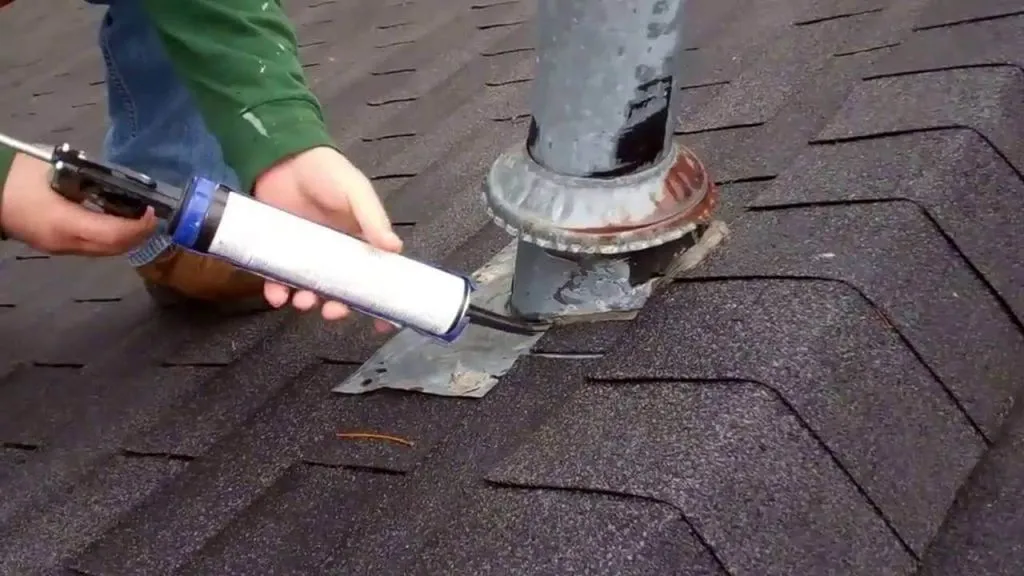

Těsnění komínu

Je nutné zkontrolovat komín na praskliny a díry a v případě potřeby je odstranit, aby se těsnění úplně obnovilo.

Odstranění studeného vzduchového uzávěru v komíně

Normální pohyb proudění vzduchu v komíně může být narušen studenou zátkou, což znesnadňuje zapálení hořáku. Pro zahřátí komína musíte spálit papír nebo slámu, pro větší efekt můžete oheň nasměrovat dovnitř komína pomocí plochého předmětu.

Instalace aerodynamických zařízení

Deštníky, deflektory a další aerodynamická zařízení jsou namontována tak, aby poskytovala silný průvan v kouřovém kanálu.

Zahřívání místnosti

Pokud se dům v chladném počasí delší dobu nevytápí, bude tlak ve spodní a horní části komína stejný, takže se vzduch nebude pohybovat. Chcete-li problém odstranit, musíte místnost zahřát elektrickým topným zařízením, aby se vytvořil teplotní rozdíl, po kterém se hořák zapálí.

Chyby návrhu a instalace

Funkčnost systému odvodu kouře může být narušena v důsledku chyb v návrhu nebo instalaci zařízení. Chyby při návrhu komínového systému – malá výška potrubí (méně než 5 m), malý průměr potrubí, velký počet ohybů. Při vypracování projektu se berou v úvahu i normy pro velikost hřebene střechy.

Při řešení problému, jak zvýšit tah v komíně, mohou být také objeveny chyby v návrhu komína, které můžete odstranit sami:

• pokud je průřez potrubí malý, lze je nahradit větším analogem při dodržení správného poměru: jejich průměr by se měl rovnat průměru potrubí plynového topného kotle;
• Dlouhé vodorovné úseky komína je lepší nahradit nakloněnými úseky na 30° a také je lepší převést 90° zatáčky na 2 kolena s úhlem 45°;

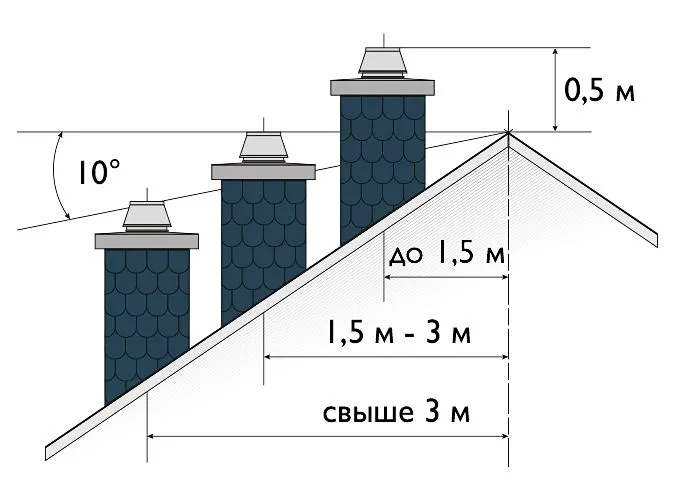

• výšku komínové trubky lze snadno zvýšit, ale je třeba se zaměřit na správné parametry: komín by měl stoupat 0,5 m nad střechu, v případě složitého tvaru střechy nebo když je dům obklopen vysokými budovami (stromy ) – výška je minimálně 1,5 m;
• uzávěr (větrná korouhvička, deštník) nad komínem zvýší tah a ochrání vnitřní plochy potrubí před srážkami, prachem a nečistotami.

Pro bezpečný provoz plynového zařízení hraje důležitou roli kontrola tahu v komínovém systému. Důvody, které ovlivňují zhoršení a úplnou absenci trakce, jsou různé, ale mnohé lze odstranit vlastními rukama.

Včasné řešení problému eliminuje riziko otravy oxidem uhelnatým, požáru a kouře v místnosti. Plynové zařízení a komínový systém budou správně fungovat, pokud budou projektování a instalace provedeny v souladu s platnými stavebními předpisy a předpisy.

Datum zveřejnění: 05. března 2020

Komín je nejdůležitějším inženýrským systémem instalovaným spolu s jakýmkoli typem topného zařízení pracujícího na hořlavá paliva. Palivové dřevo, uhlí, plyn, nafta nebo motorová nafta při spalování produkují kouř a další škodlivé látky, které je nutné z kotlů, domácích a saunových kamen, krbů a topných a varných kamen odvádět kvalitním komínem.

Bez nadsázky hodně záleží jak na kvalitě komína, tak na jeho montáži. A to:

• požární bezpečnost celého domu
• bezpečnost majetku, života a zdraví
• provoz topné jednotky
• kvalita vytápění
• životnost topného systému
• tah v komíně a spalování v ohništi

Tah v komíně je důležitým parametrem jeho provozu, je zodpovědný za kvalitu spalování paliva a tím i za samotný proces vytápění. Průvan v potrubí zároveň eliminuje možnost vnikání kouře a oxidu uhelnatého do místnosti. Pokud je tah špatný, palivo nebude hořet a do místnosti se může dostat kouř, což je docela nebezpečné. Pokud se objeví špatný tah nebo opačný tah, je třeba okamžitě zjistit a odstranit příčinu. Nedoporučuje se používat topné zařízení, dokud nebude problém vyřešen!

Jaké jsou důvody, které přispívají ke špatné úrovni tahu v kamnech nebo krbu? Existuje mnoho z nich a tento článek se bude zabývat těmi hlavními spolu s metodami, jak je odstranit.

Co je touha?

Průvan je pohyb kouře potrubím, ke kterému dochází v důsledku rozdílů teplotních úrovní na začátku potrubí a na výstupu. Při normálním tahu jsou spaliny volně „nasávány“ chladnějším vzduchem nad potrubím. Pokud je ho ale nedostatek nebo nedostatek, zplodiny hoření, plyny a kouř se hromadí uvnitř komína, nebo dokonce unikají do místnosti. V průběhu času se při špatném výstupu začnou spaliny usazovat na stěnách komína, tvoří saze a kondenzují, což způsobuje ještě horší propustnost kouřového kanálu a ještě nižší úroveň tahu.

Známky špatné trakce

Ne každý uživatel topného zařízení ví, že tah v jeho komíně je na špatné nebo nedostatečné úrovni a může v budoucnu vést k velkým problémům. Níže jsou uvedeny znaky, jejichž přítomnost může uživateli napovědět, že tah v komíně je porušený a vyžaduje pozornost:

• únik kouře do místnosti při otevírání kamen, krbu nebo čištění dvířek
• uvolňování kouřových hmot z trhlin nebo z míst, kde jsou trubky navzájem spojeny nebo s topným produktem
• praskavé zvuky (zvláštní zvuky) z kouře na dvířkách spalovací komory
• špatné, pomalé spalování paliva
• jasně oranžová nebo příliš sytá červená barva ohně

Stanovení úrovně tahu v kouřovém kanálu

Důležité! Doporučuje se zkontrolovat úroveň trakce, i když neexistují žádné zjevné známky její nepřítomnosti. Tyto kontroly mají preventivní charakter a jsou potřebné k včasnému odstranění problému – čím rychleji se to provede, tím méně odpadu, zdrojů a času bude zapotřebí.

Existuje několik způsobů, jak zkontrolovat úroveň tahu v kouřové cestě:

1. Použití běžné svíčky: umístěte zapálenou svíčku do topeniště krbu a pozorujte chování plamene. Při dobrém tahu se plamen bude pohybovat směrem od dvířek a gravitovat směrem k vnitřním částem spalovací komory. Při špatném tahu bude plamen extrémně klidný – nebude se chvět ani ohýbat. Toto chování plamene ukazuje na špatnou cirkulaci kyslíku v komíně a topeništi.
2. Pomocí tenkého papíru: měli byste ho zapálit, umístit do topeniště a držet ho v ruce a podívat se na jeho chování: pokud se plamen začne natahovat směrem ke komínu, pak je tah v pořádku. Pokud list s plamenem zůstane nehybný, nastává problém.
3. Použití zrcadla: zatímco v topeništi hoří palivo, musíte zrcadlo opatrně přivést k ohni, abyste se nespálili. Pokud se na povrchu zrcadla tvoří vlhkost, můžeme mluvit o problémech s trakcí.
4. Podle barvy plamene: pokud při hoření dřeva vzniká oheň, který je příliš jasně oranžový nebo dokonce červený, pak je problém s průvanem.
5. Použití kouře z cigarety – nejcitlivější metoda: zapálená cigareta se vloží do topeniště a sleduje se pohyb kouře. Kouř unikající do komína ukazuje na optimální tah, zatímco kouř proudící do místnosti ukazuje na špatný tah.
6. Použitím profesionálních měřících přístrojů, jako je anemometr, který lze zakoupit ve specializovaných prodejnách.

Příčiny špatného tahu v ohništi

Pro odstranění problémů s úrovní tahu v komíně je nutné zjistit příčiny jejich vzniku. Může jich být poměrně hodně. Uveďme si ty hlavní:

• nekvalitní montáž kouřového kanálu
• špatná úroveň izolace komína nebo úplný nedostatek izolace
• kontaminace vnitřních stěn kouřového kanálu sazemi, sazemi, kondenzací nebo nečistotami
• nesoulad mezi parametry topného zařízení a komína: např. příliš vysoký výkon kamen při malém průměru napojovaného komína
• nesprávné výpočty při vytváření návrhu komína: jeho nedostatečná délka nutná k vytvoření optimálního tlaku. Délka trasy odvodu kouře musí být alespoň pět metrů
• nesprávné umístění na střeše: blízkost vysokých budov může narušovat proudění vzduchových hmot potřebných pro trakci
• špatná vnitřní ventilace, včetně nedostatečného proudění vzduchu v místnosti
• nesprávné umístění na střeše: střešní část potrubí umístěná pod hřebenem nemůže zajistit volný výstup kouře při poryvech větru
• vysoká vlhkost mimo budovu
• rozdíl teplot vzduchu uvnitř a vně budovy: pokud je uvnitř domu chladněji než venku, kouř se vrátí zpět do místnosti
• nesprávné místo instalace kouřovodu: nadměrný počet ohybů, závitů, šikmých a vodorovných úseků snižuje tahovou sílu
• nesprávný průřez komína – například čtvercový. Optimální komín by měl mít kulatý nebo válcový tvar
• špatné palivo (mokré, špatně vysušené)

Metody pro zlepšení trakce a odstranění problémů

Nejlepší metodou pro odstranění problémů s trakcí je předcházet jim. K tomu se doporučuje svěřit počáteční návrh a instalaci komína odborníkům. Tento přístup zabrání konstrukčním chybám již v prvních fázích – při stavbě domu, lázní nebo při instalaci potrubí pro odvod kouře v již postavených budovách.

Společnost Domotekhnika má vlastní inženýrsko-montážní oddělení, jehož specialisté již dvě desetiletí realizují projekty vytápění a komínů libovolné složitosti.

Objednáním služeb návrhu a montáže komínů od naší společnosti získáte klientům následující výhody:

• provedení všech požadovaných výpočtů s ohledem na technické parametry konstrukce a přání uživatele
• vypracování podrobného inženýrského plánu pro instalaci a připojení komína na základě odborných požadavků, jakož i s přihlédnutím k požárně technickým normám
• výběr komína a topného zařízení na základě optimální kombinace jejich výkonů, průměrů a provozních podmínek
• výběr všech požadovaných komponentů, izolačních a jiných materiálů
• kvalitní, rychlá a odborná montáž komína a jeho správné připojení k topnému zařízení
• uvedení kouřové cesty a topného produktu do provozu, kontrola provozuschopnosti a bezpečnosti všech systémů včetně úrovně tahu
• poskytování záruk za provedené práce
• následná údržba a čištění kouřovodu

V případě návrhu a montáže komína a topných těles se zapojením specialistů stačí uživateli provést preventivní údržbu kouřovodu jednou až dvakrát ročně.

Odstraňte problémy s trakcí sami

ZPŮSOB 1. Existuje několik způsobů, jak nezávisle zlepšit úroveň tahu v kouřové trase. Úplně první a nejdůležitější věcí je vyčistit komín svépomocí. To lze provést pomocí speciálního kartáče a kabelu se zátěží, které si můžete vyrobit vlastníma rukama nebo zakoupit ve speciálních obchodech. Tato zařízení by měla být použita k čištění potrubí na začátku a na konci každé topné sezóny.

ZPŮSOB 2. Pokud jsou v domě problémy s větráním, a tedy s přílivem vzduchových hmot do místnosti, kde je krb nebo kamna instalována, doporučuje se větrat. K tomu byste měli krátce otevřít okna a vstupní dveře.

ZPŮSOB 3. Neizolované úseky komína lze izolovat např. čedičovou vatou. Můžete jej uvázat kolem neizolovaných míst – kouř pak nevychladne a spadne zpět do topeniště. Při realizaci této metody je nutné používat pouze nehořlavé materiály, aby se zabránilo nebezpečí požáru.

ZPŮSOB 4. Pokud topné zařízení nebylo delší dobu používáno, nebo je-li vlhkost vzduchu příliš vysoká, doporučuje se komín předehřát. K tomu stačí vložit do spalovací komory kamen nebo krbu trochu novin a spálit je, čímž se zahřeje komínový průduch. K těmto účelům může posloužit obyčejná svíčka, ale její použití k zahřátí dýmky zabere více času.

ZPŮSOB 5. Pokud je délka potrubí menší než 5 metrů, měla by se jeho délka zvětšit, „zvýšit“, aby se vytvořila optimální úroveň trakce. K tomu stačí přidat výšku k ploše zastřešení. Tato metoda je vhodná především pro modulární komíny.

ZPŮSOB 6. Spočívá v použití pouze dobře vysušeného dřeva. Vlhkost palivového dřeva by neměla být vyšší než 20%. Před použitím palivového dřeva se doporučuje jej na chvíli zahřát v interiéru. Měli byste také používat ty druhy dřeva, které se doporučují pro topná zařízení.

ZPŮSOB 7. Použití speciálních zařízení pro zvýšení úrovně trakce, které se prodávají ve specializovaných prodejnách, včetně showroomů společnosti Domotekhnika (produkty našeho partnera – závodu Vulcan).

Taková zařízení jsou:

• Deflektor. Jedná se o speciální aerodynamický prvek kouřové trasy, který by měl být instalován na samém vrcholu komína. Deflektor plní funkci odstraňování větru a nadměrného proudění vzduchu, které narušuje trakci z hlavy trubky.
• Stabilizátor. Má speciální konstrukci, která se instaluje na potrubí a plní funkci sledování a řízení proudění vzduchu. Stabilizuje cirkulaci vzduchových hmot, je vybavena senzory, při spuštění klapka reaguje na zlepšení úrovně tahu.
• Rotační turbína. Speciální zařízení pro instalaci na hlavu komína pro vytvoření zóny se zředěným kyslíkem a ochranu potrubí před pronikáním nečistot ze střechy. Toto zařízení má účinek pouze za větrného počasí.

ZPŮSOB 8. Preventivní metoda čištění komína během procesu topení. K jeho provedení můžete použít speciální roztoky, naftalen nebo dokonce sůl. Páry z látek zničí saze a kondenzaci na vnitřních stěnách kouřového kanálu při vytápění kamen nebo krbu.

Doporučeno odborníky

Topenáři doporučují k čištění komína využít služeb profesionálních kominíků. Při čištění svépomocí může být narušena celistvost a těsnost kouřovodu a jeho součástí a také hrozí nebezpečí úrazu. Profesionální kominík vyčistí komín v souladu se všemi pravidly a technickými bezpečnostními normami, poté poskytne záruku na provedené práce. Profesionální službu čištění komínů si můžete objednat u firmy Domotekhnika.
