Fotografie průměru samořezných šroubů
Průměr šroubu (samořezného šroubu) je určen průměrem obvodu výstupků jeho závitu. K dispozici je následující standardní řada průměrů samořezných šroubů a šroubů: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 mm.
Jak vybrat průměr vrutu do dřeva?
Při volbě délky šroubů pro spojování dřevěných prvků se řiďte jednoduchým a jasným pravidlem: spojovací prvek by měl zasahovat do hlavní části o 1/3 výšky spojovaného prvku. To znamená, že při tloušťce dřevěné desky 45 mm by měl šroub zasahovat do hloubky alespoň 15 mm.
Jaký je průměr šroubu pro hmoždinku 6?
Korespondenční tabulka pro šrouby a hmoždinky
| Průměr hmoždinky (mm.) | Délka hmoždinky (mm.) | Velikost samořezného šroubu (mm.) |
|---|---|---|
| 6 | 50 | 4 × 70 |
| 6 | 50 | 4 × 70 |
| 8 | 30 | 5 × 35 |
| 8 | 30 | 5 × 40 |
Jak zjistit velikost hlavy šroubu?
U šroubů se zapuštěnou hlavou se délka měří od ostrého hrotu ke spodní straně hlavy. Pokud je hlava konvexní, měří se délka od jejího horního okraje ke špičce tyče. Délka šroubů je určena normami. Je stanovena řada standardních velikostí od 4,5 mm do 300 mm.
Jak se měří šrouby?
Délka šroubu s plochou hlavou se tedy měří od špičky k horní části hlavy a délka šroubu s kulatou hlavou se měří od špičky ke spodní části krytky. Délka spojovacích prvků se pohybuje v rozmezí od 11 mm do 20 cm.
Samořezné šrouby SU-B univerzální, bílý zinek, krabička, obrázky řady MASTER

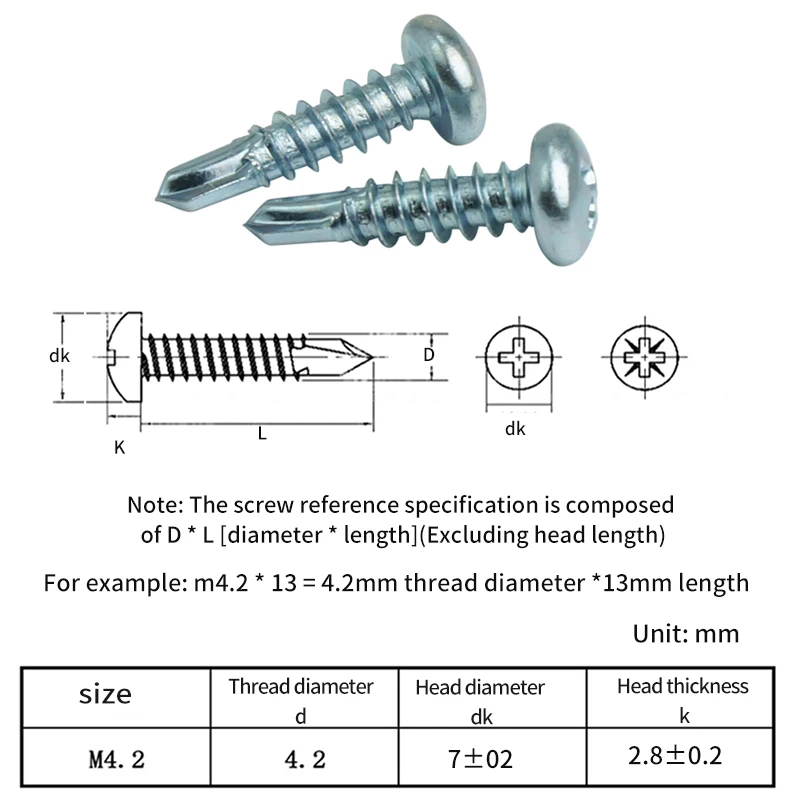

LUHUICHANG 10 ks samořezných šroubů M4.2 M4.8 pozinkovaných
Samořezné šrouby do betonu: typy a popis, velikosti, kritéria, fotografie
Stroykomplekt — Fotografie univerzálního šroubu (žlutého)
Samořezné střešní šrouby pro kov, tabulka rozměrů, obrázky
Vruty do dřeva s rozměry: tabulky a ceny fotografií
Vruty do dřeva s rozměry: tabulky a ceny, fotografie
Videogalerie
✅ Hmoždinky # 1⃣. Výběr šroubu pro hmoždinku (jak to udělat správně) Určení délky a průměru
před 3 lety. Zobrazení: 41335
Youtube — @Sergey, zapomeň na to! Užitečné tipy.
Jak ovlivňuje průměr šroubu zatížení hmoždinky?
před 1 rokem. Zobrazení: 3778
Youtube — @Spojovací materiál světových výrobců
Jak vybrat správný šroub do hmoždinky? Základní pravidla a chyby
před 2 lety. Zobrazení: 32531
Youtube — @Spojovací materiál světových výrobců
Konstrukční vrut nebo hlušec? | CKI
před 6 lety. Zobrazení: 12979
Youtube — @TsKI — Umění zapínání
Co jsou to samořezné šrouby. Typy, účel a vlastnosti samořezných šroubů.
před 1 rokem. Zobrazení: 7544
Youtube — @GORDEEV TECHNOLOGY
- rozměry samořezných šroubů, tabulka
- průměr vrutu do dřeva
- jak změřit průměr šroubu
- průměr samořezného šroubu do kovu
- jak určit velikost šroubu
- tabulka velikostí vrutů do dřeva černá
- průměr hlavy šroubu
- délka vrutů do dřeva
Univerzální samořezný šroub se zapuštěnou hlavou TX d6.0 x ilustrace
Jsem Elena Irda, interiérová designérka s rozsáhlými zkušenostmi. Ve svém blogu vám radím, jak provádět opravy, dokončovací práce a dekorace vlastníma rukama, aby se váš domov stal stylovým a útulným. Sdílím své nápady a jednoduchá řešení, která lze realizovat bez odborné pomoci. Společně uděláme váš domov skutečně krásným a pohodlným!
Zdá se, že výběr samořezného šroubu pro hmoždinku je jednoduchý, ale jak se ukazuje, někteří lidé ani nevědí, že samořezný šroub nelze zašroubovat do betonu nebo cihly, protože se nezašroubuje takový tvrdý a hustý materiál. Pouhé vyvrtání díry a zašroubování samořezného šroubu do ní také nepomůže – prostě nebude držet. Takže v každém případě pro betonové nebo cihlové zdi budou muset být šrouby utaženy pomocí hmoždinek. Nejoblíbenější hmoždinky jsou nyní vyrobeny z propylenu, ale existují také kovové hmoždinky – nejspolehlivější a hmoždinky do dřeva – nejjednodušší a zastaralé, ale stále vhodné pro práci, pokud není po ruce nic modernějšího. Každá hmoždinka, kromě dřevěné, má kníry, žebra nebo speciální destičky, které zabraňují vyskočení hmoždinky vyvrtaným otvorem. U kovových hmoždinek (kotev) hrají roli distanční vložky kuželovité matice, které při utažení hmoždinku roztáhnou.
Jak vybrat, aby samořezný šroub držel pevně?
Při výběru nástrojů se musíte zaměřit na očekávané zatížení hmoždinky. Čím větší je zatížení, tím větší je délka a průměr hmoždinky. Svou roli hraje i materiál stěny, podlahy nebo stropu, do kterého bude otvor vrtán – čím hustší materiál, tím větší zatížení hmoždinka vydrží. Je to průměr vrtáku, který je přizpůsoben průměru hmoždinky. Někdo vrtá 10mm vrtákem na 8mm hmoždinky, tvrdí, že se tak hmoždinky snáze zasouvají do otvoru, ale přesto se při utahování šroubu otevřou. To nelze provést – hmoždinka může vypadnout ze zdi při velkém zatížení a pokud je prudce vytažena směrem k vám. Hloubka otvoru by měla být o něco větší než délka hmoždinky. Průměr samořezného šroubu nebo šroubu se obvykle volí v průměru o 4 mm menší než průměr hmoždinky, ale vše je individuální, je lepší se pohybovat podle speciální tabulky níže. Čím menší je průměr hmoždinky, tím menší bude rozdíl v průměru šroubu od běžných 4 mm.
Kromě průměru šroubu je velmi důležité zvolit správnou délku šroubu. Připevňovaný materiál může mít různé tloušťky, takže délka šroubu musí odpovídat. Samořezný šroub musí být dostatečně dlouhý, aby se hmoždinka těsně otevřela a zapadla na místo, a délka samořezného šroubu musí být dostatečná pro tloušťku připevňovaného materiálu. Požadovaná délka samořezného šroubu se určí jednoduše – ke hmoždince přidáme tloušťku povrchu a získáme minimální délku hmoždinky, kterou potřebujeme. Nezapomeňte, že použití příliš krátkých hmoždinek je nepřijatelné pro vysoké očekávané zatížení! Délka hmoždinky by měla být zvolena nejen podle zatížení, ale také podle tloušťky připevňovaného materiálu. Je lepší vzít delší hmoždinku, ale bude zde jistota bezpečnosti. Pro srovnání, tloušťka materiálu, který má být připevněn samořezným šroubem, by neměla přesáhnout 60 % délky hmoždinky u stěn vyrobených z hutných materiálů, jako je beton, a 35 % u sypkých materiálů.
Základní DIN šrouby a hmoždinky
Hlavní normy DIN pro šrouby a hmoždinky pokrývají širokou škálu produktů, které se používají pro upevnění ve stavebnictví a dalších oborech. Zde jsou nejběžnější normy:
Samořezné šrouby:
- DIN 7981 – Samořezné šrouby s válcovou hlavou a křížovou drážkou.
- DIN 7982 – Samořezné šrouby se zápustnou hlavou a křížovou hlavou.
- DIN 7983 – Samořezné šrouby s polozápustnou hlavou a drážkou s křížovou hlavou.
- DIN 7504 – Samořezné šrouby s osazením a vrtákem, pro upevnění do kovových a plastových konstrukcí.
- DIN 7504-K – Samořezné šrouby se zápustnou hlavou a vrtákem.
- DIN 7504-N – Samořezné šrouby s válcovou hlavou a vrtákem.
- DIN 7504-P – Samořezné šrouby se šestihrannou hlavou a vrtákem.
- DIN 7976 – Samořezné šrouby s válcovou hlavou a rovnou drážkou.
- DIN 7971 – Samořezné šrouby se zápustnou hlavou a rovnou drážkou.
Hmoždinky:
Normy pro hmoždinky nejsou vždy definovány v rámci DIN, protože hmoždinky existují v různých typech a provedeních v závislosti na materiálu a podmínkách použití. Existuje však několik norem, které upravují vlastnosti hmoždinek:
- DIN 18168 – Plastové a kovové hmoždinky pro použití ve stavebnictví. Tato norma se vztahuje na hmoždinky pro všeobecné použití.
- DIN 1052 – Hmoždinky do dřevěných konstrukcí (upravuje všeobecné technické podmínky pro použití hmoždinek v dřevěných konstrukcích).
Další důležité standardy:
- DIN 7995 – Vruty do dřeva se zápustnou hlavou a rovnou drážkou.
- DIN 7996 – Samořezné šrouby do dřeva s polozápustnou hlavou a rovnou drážkou.
- DIN 96, DIN 97 – Samořezné šrouby se zápustnou hlavou do dřeva (s přímými a křížovými drážkami).
Korespondenční tabulka pro šrouby a hmoždinky
| Průměr hmoždinky (mm) | Délka hmoždinky (mm) | Tloušťka připevněného materiálu (mm) | Velikost samořezu (mm) |
| 5 | 25 | 5 | 3 × 30 |
| 5 | 25 | 10 | 3 × 35 |
| 6 | 25 | 5 | 4 × 30 |
| 6 | 30 | 5 | 4 × 35 |
| 6 | 30 | 10 | 4 × 40 |
| 6 | 35 | 10 | 4 × 45 |
| 6 | 35 | 15 | 4 × 50 |
| 6 | 40 | 10 | 4 × 50 |
| 6 | 40 | 15 | 4 × 60 |
| 6 | 40 | 20 | 4 × 60 |
| 6 | 50 | 10 | 4 × 60 |
| 6 | 50 | 15 | 4 × 70 |
| 6 | 50 | 20 | 4 × 70 |
| 8 | 30 | 5 | 5 × 35 |
| 8 | 30 | 10 | 5 × 40 |
| 8 | 40 | 10 | 5 × 50 |
| 8 | 40 | 15 | 5 × 60 |
| 8 | 50 | 10 | 5 × 60 |
| 8 | 50 | 20 | 5 × 70 |
| 8 | 60 | 10 | 5 × 70 |
| 8 | 60 | 20 | 5 × 80 |
| 8 | 60 | 30 | 5 × 90 |
| 8 | 80 | 10 | 5 × 90 |
| 8 | 80 | 20 | 5 × 100 |
| 8 | 80 | 30 | 5 × 120 |
| 10 | 50 | 10 | 6 × 60 |
| 10 | 50 | 20 | 6 × 70 |
| 10 | 60 | 20 | 6 × 80 |
| 10 | 60 | 30 | 6 × 90 |
| 10 | 80 | 20 | 6 × 100 |
| 10 | 80 | 40 | 6 × 120 |
| 10 | 80 | 60 | 6 × 140 |
| 10 | 100 | 40 | 6 × 140 |
| 10 | 100 | 50 | 6 × 150 |
| 10 | 100 | 60 | 6 × 160 |
| 12 | 70 | 10 | 8 × 80 |
| 12 | 70 | 20 | 8 × 90 |
| 12 | 70 | 30 | 8 × 100 |
| 12 | 100 | 20 | 8 × 120 |
| 12 | 100 | 40 | 8 × 140 |
| 12 | 100 | 60 | 8 × 160 |
| 12 | 120 | 40 | 8 × 160 |
| 12 | 120 | 60 | 8 × 180 |
| 12 | 120 | 80 | 8 × 200 |
| 14 | 75 | 25 | 10 × 100 |
| 14 | 75 | 35 | 10 × 120 |
| 14 | 100 | 20 | 10 × 120 |
| 14 | 100 | 40 | 10 × 140 |
| 14 | 100 | 60 | 10 × 160 |
| 14 | 135 | 25 | 10 × 160 |
| 14 | 135 | 35 | 10 × 180 |
| 14 | 135 | 45 | 10 × 180 |
